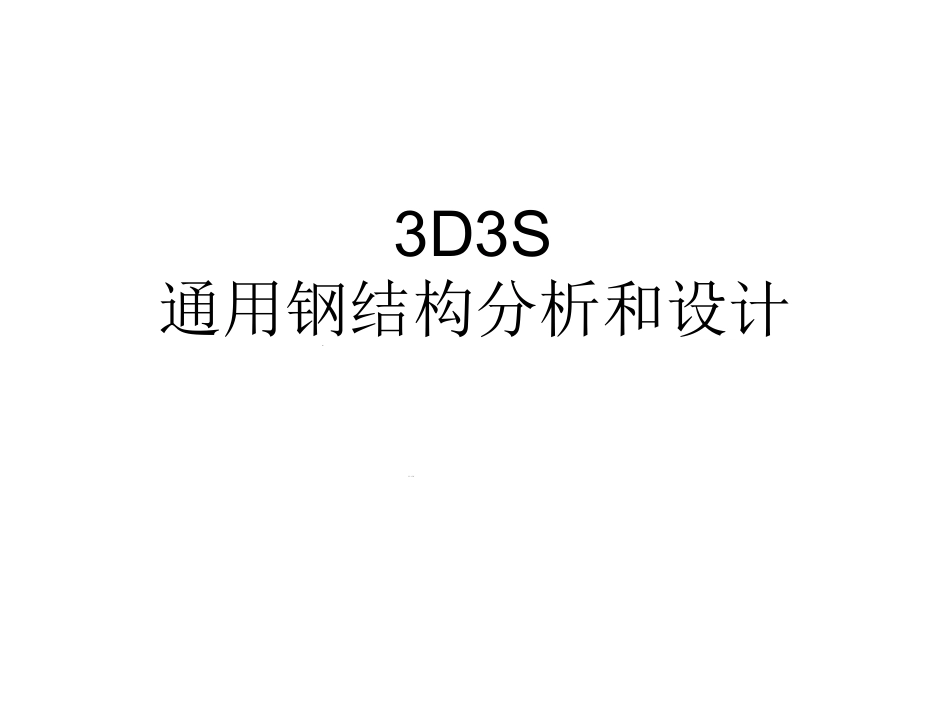

3D3S 通用钢结构分析和设计 htt YG `*‹ºW[ 第一章 结构数值分析基本要点建模准备工作一般建模过程计算模型检验 建模准备工作分析目的根据分析目的决定模型的繁简概念分析精确分析节点全生成结构特征刚性、柔性线性、非线性施工过程决定分析方法程序功能选择合适的分析软件选择合适的分析模块设备能力Ansys需要1G空间3D3S需要AutoCAD2000或AutoCAD2025支持 一般建模过程几何建模要点主要受力构件忠实原型次要构件适当简化构造性构件在保守的前提下省略边界约束定义兼顾理想化和真实性连接的方式符合受力特点荷载组合施加荷载施加方式尽量与实际情况一致 计算模型检验初级检验单元数、节点数、质量分层检验简单加载检验平衡性对称性响应量级动力特性检验频率，振型等 第二章 3D3S 一般建模过程双击桌面上的图标注意 :当系统安装多个AutoCAD时， 必须保 证图标属性所指的目标位置必须正确菜单调用 软件缺省将调用3D3S定制菜单，当界面上仍 为acad菜单时，可使用menu 命令在3D3S安装 目录中调用。 3D3S坐标系统 ●3D3S要求采纳ACAD世界坐标系，并规定Z的负方向为重力方向。 注意： 必须理解ACAD中的用户坐标系和世 界坐标系的区别。 操作 ： 如何将ACAD中的坐标系统从用户坐 标系转到世界坐标系 3D3S局部坐标系统构件的局部坐标系： 以小号节点I到大号节 点J为1轴，2轴由K节 点方位（后详）确 定，右手螺旋法则定3 轴内力方向判定：轴力 拉正压负，其余内力 方向均以与局部坐标 轴方向相同为正 3D3S位移及支座反力方向位移方向：以整体坐 标系方向相同为正。支座反力方向：见右 图隔离体，作用在隔 离体上半部分与整体 坐标系方向相同的反 力为正。 菜单功能简介——结构编辑 添加杆件 打断 起坡 移动节点到直线或曲线上 删除重复单元节点 由单元得到对应直线＼面域 结构体系 从文件读入数据 下一张 添加杆件返回 打断返回 结构体系返回 从文件读入数据返回 菜单功能简介——显示查询总体信息＼构件查询＼总用钢量构件信息显示按杆件属性显示显示截面＼按层面显示＼部分显 示＼部分隐藏＼取消附加信息显 示＼全部显示显示荷载显示参数＼显示颜色 下一张 总体信息＼构件查询＼总用钢量返回 按杆件属性显示返回 显示参数＼显示颜色返回 菜单功能简介——构件属性建立截面库定义截面\材性\偏心\计算长度定义方位定义...
