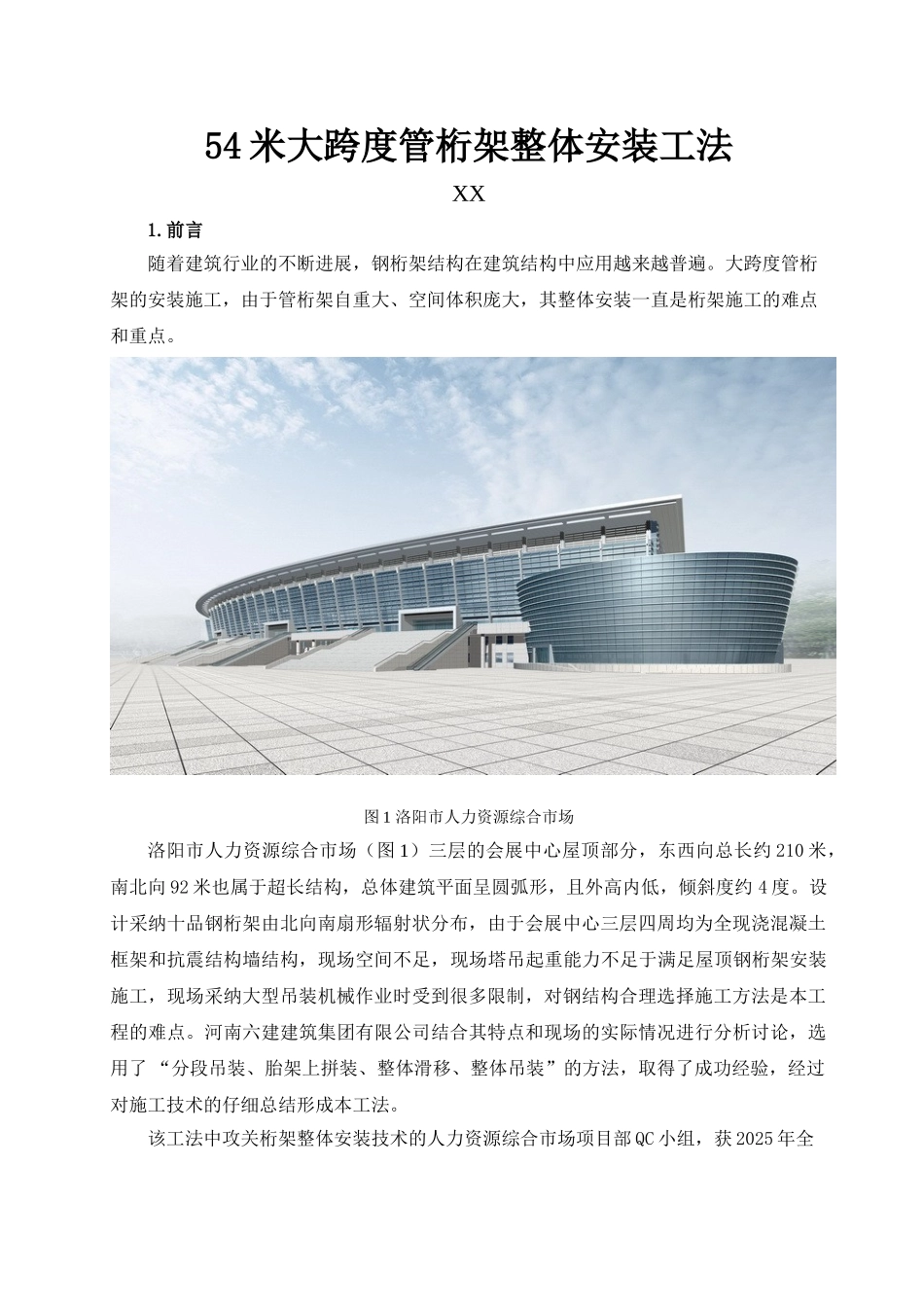

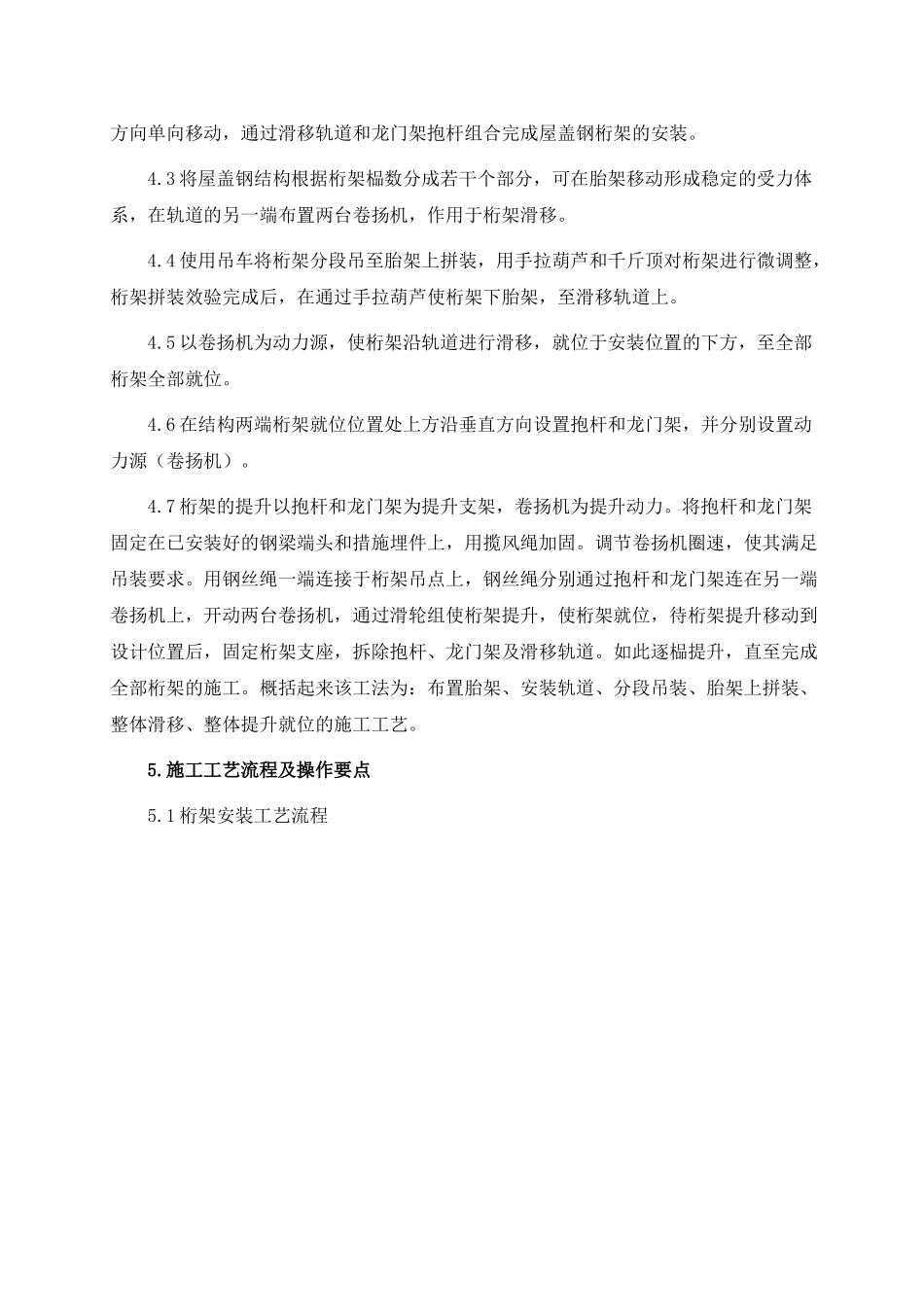

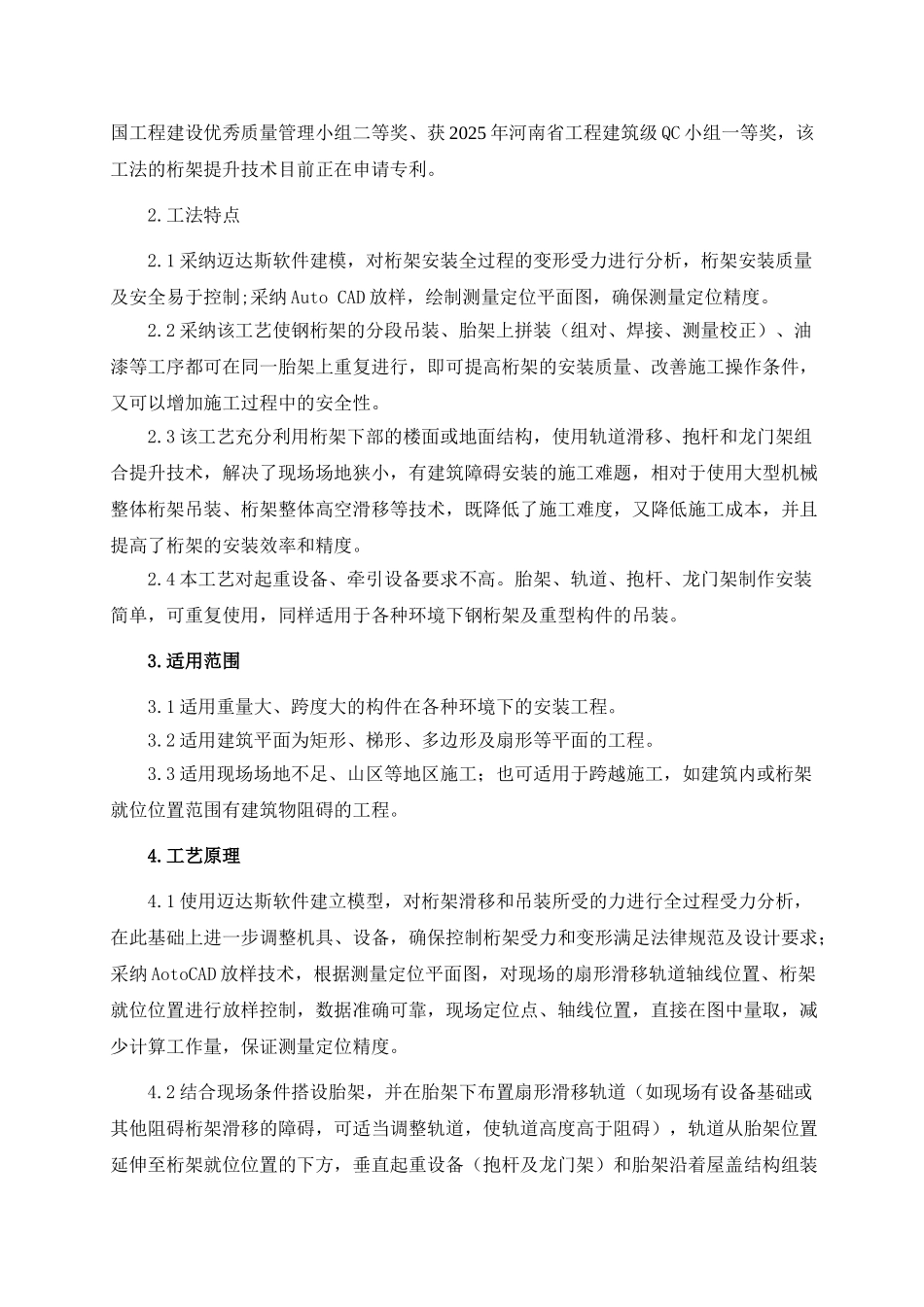

54 米大跨度管桁架整体安装工法XX1.前言随着建筑行业的不断进展，钢桁架结构在建筑结构中应用越来越普遍。大跨度管桁架的安装施工，由于管桁架自重大、空间体积庞大，其整体安装一直是桁架施工的难点和重点。图 1 洛阳市人力资源综合市场洛阳市人力资源综合市场（图 1）三层的会展中心屋顶部分，东西向总长约 210 米，南北向 92 米也属于超长结构，总体建筑平面呈圆弧形，且外高内低，倾斜度约 4 度。设计采纳十品钢桁架由北向南扇形辐射状分布，由于会展中心三层四周均为全现浇混凝土框架和抗震结构墙结构，现场空间不足，现场塔吊起重能力不足于满足屋顶钢桁架安装施工，现场采纳大型吊装机械作业时受到很多限制，对钢结构合理选择施工方法是本工程的难点。河南六建建筑集团有限公司结合其特点和现场的实际情况进行分析讨论，选用了 “分段吊装、胎架上拼装、整体滑移、整体吊装”的方法，取得了成功经验，经过对施工技术的仔细总结形成本工法。该工法中攻关桁架整体安装技术的人力资源综合市场项目部 QC 小组，获 2025 年全国工程建设优秀质量管理小组二等奖、获 2025 年河南省工程建筑级 QC 小组一等奖，该工法的桁架提升技术目前正在申请专利。2.工法特点2.1 采纳迈达斯软件建模，对桁架安装全过程的变形受力进行分析，桁架安装质量及安全易于控制;采纳 Auto CAD 放样，绘制测量定位平面图，确保测量定位精度。2.2 采纳该工艺使钢桁架的分段吊装、胎架上拼装（组对、焊接、测量校正）、油漆等工序都可在同一胎架上重复进行，即可提高桁架的安装质量、改善施工操作条件，又可以增加施工过程中的安全性。2.3 该工艺充分利用桁架下部的楼面或地面结构，使用轨道滑移、抱杆和龙门架组合提升技术，解决了现场场地狭小，有建筑障碍安装的施工难题，相对于使用大型机械整体桁架吊装、桁架整体高空滑移等技术，既降低了施工难度，又降低施工成本，并且提高了桁架的安装效率和精度。2.4 本工艺对起重设备、牵引设备要求不高。胎架、轨道、抱杆、龙门架制作安装简单，可重复使用，同样适用于各种环境下钢桁架及重型构件的吊装。3.适用范围3.1 适用重量大、跨度大的构件在各种环境下的安装工程。3.2 适用建筑平面为矩形、梯形、多边形及扇形等平面的工程。 3.3 适用现场场地不足、山区等地区施工；也可适用于跨越施工，如建筑内或桁架就位位置范围有建筑物阻碍的工程。4.工艺原理4.1 使用迈达斯软件建立模型，对桁架滑移...
