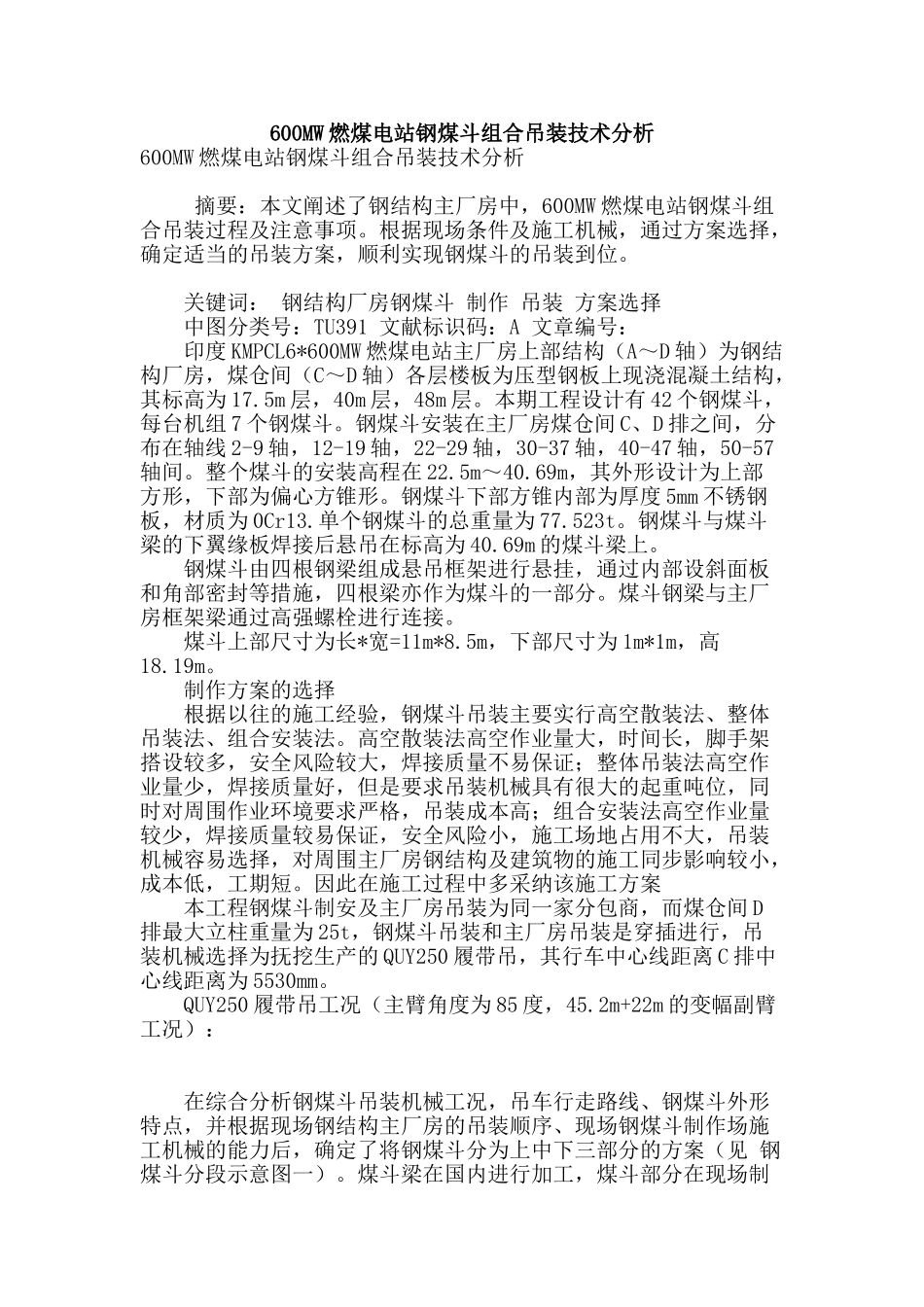

600mw燃煤电站钢煤斗组合吊装技术分析

600MW 燃煤电站钢煤斗组合吊装技术分析600MW 燃煤电站钢煤斗组合吊装技术分析 摘要：本文阐述了钢结构主厂房中，600MW 燃煤电站钢煤斗组合吊装过程及注意事项。根据现场条件及施工机械，通过方案选择，确定适当的吊装方案，顺利实现钢煤斗的吊装到位。 关键词： 钢结构厂房钢煤斗 制作 吊装 方案选择 中图分类号：TU391 文献标识码：A 文章编号： 印度 KMPCL6*600MW 燃煤电站主厂房上部结构（A～D 轴）为钢结构厂房，煤仓间（C～D 轴）各层楼板为压型钢板上现浇混凝土结构，其标高为 17.5m 层，40m 层，48m 层。本期工程设计有 42 个钢煤斗，每台机组 7 个钢煤斗。钢煤斗安装在主厂房煤仓间 C、D 排之间，分布在轴线 2-9 轴，12-19 轴，22-29 轴，30-37 轴，40-47 轴，50-57轴间。整个煤斗的安装高程在 22.5m～40.69m，其外形设计为上部方形，下部为偏心方锥形。钢煤斗下部方锥内部为厚度 5mm 不锈钢板，材质为 0Cr13.单个钢煤斗的总重量为 77.523t。钢煤斗与煤斗梁的下翼缘板焊接后悬吊在标高为 40.69m 的煤斗梁上。 钢煤斗由四根钢梁组成悬吊框架进行悬挂，通过内部设斜面板和角部密封等措施，四根梁亦作为煤斗的一部分。煤斗钢梁与主厂房框架梁通过高强螺栓进行连接。 煤斗上部尺寸为长*宽=11m*8.5m，下部尺寸为 1m*1m，高18.19m。 制作方案的选择 根据以往的施工经验，钢煤斗吊装主要实行高空散装法、整体吊装法、组合安装法。高空散装法高空作业量大，时间长，脚手架搭设较多，安全风险较大，焊接质量不易保证；整体吊装法高空作业量少，焊接质量好，但是要求吊装机械具有很大的起重吨位，同时对周围作业环境要求严格，吊装成本高；组合安装法高空作业量较少，焊接质量较易保证，安全风险小，施工场地占用不大，吊装机械容易选择，对周围主厂房钢结构及建筑物的施工同步影响较小，成本低，工期短。因此在施工过程中多采纳该施工方案 本工程钢煤斗制安及主厂房吊装为同一家分包商，而煤仓间 D排最大立柱重量为 25t，钢煤斗吊装和主厂房吊装是穿插进行，吊装机械选择为抚挖生产的 QUY250 履带吊，其行车中心线距离 C 排中心线距离为 5530mm。 QUY250 履带吊工况（主臂角度为 85 度，45.2m+22m 的变幅副臂工况）： 在综合分析钢煤斗吊装机械工况，吊车行走路线、钢煤斗外形特点，并根据现场钢结构主厂房的吊装顺序、现场钢煤斗制作场施工机械的能力后，确定了将钢煤斗分为上中下三部...
