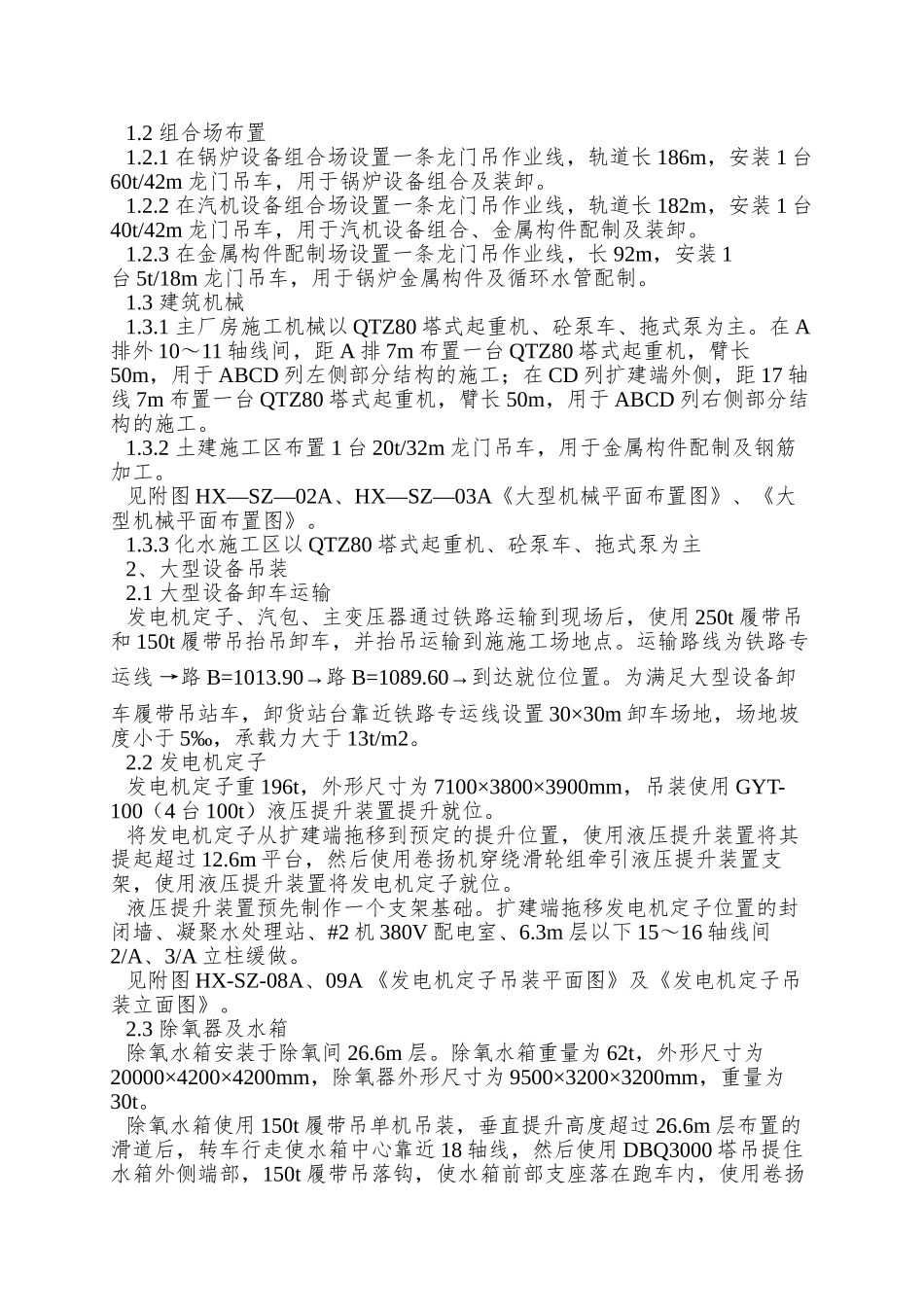

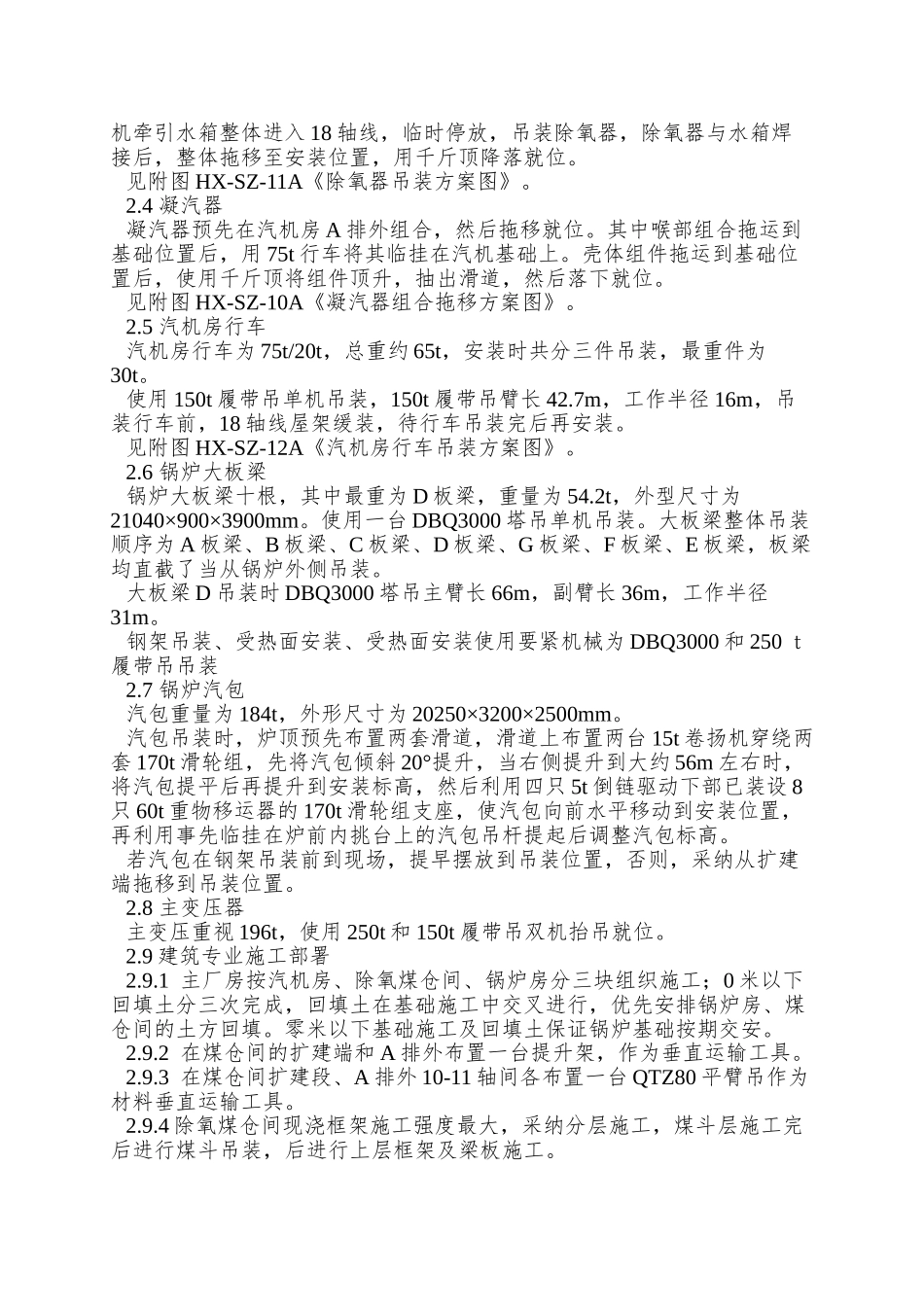

8 吊装方案与安全管理安 全 管 理 措 施西北电建一公司户县项目部2025.05.25大型机械布局、吊装与安全治理1、 大型机械布置1.1 主厂房区域布置1.1.1 ＃2 炉右侧布置一台 DBQ3000 塔吊，前后方向行走，轨道长 50m，主副臂最大组合为：主臂 66.32m，副臂 54m；炉左后侧布置一台 LS-368RH-5（250t）履带吊，主副臂最大组合为：主臂 59.475m，副臂54.9m，两车可覆盖整台锅炉，根据不同的使用情形，能够选接不同的臂长。1.1.2 电除尘外侧布置一台 150t 履带吊，塔式工况，主副臂组合为：主臂40.65m，副臂 54.9m，承担电除尘及引风机设备吊装。1.1.3 除氧器、高加吊装及设备卸车亦采纳 150t 履带吊。1.2 组合场布置1.2.1 在锅炉设备组合场设置一条龙门吊作业线，轨道长 186m，安装 1 台60t/42m 龙门吊车，用于锅炉设备组合及装卸。1.2.2 在汽机设备组合场设置一条龙门吊作业线，轨道长 182m，安装 1 台40t/42m 龙门吊车，用于汽机设备组合、金属构件配制及装卸。1.2.3 在金属构件配制场设置一条龙门吊作业线，长 92m，安装 1台 5t/18m 龙门吊车，用于锅炉金属构件及循环水管配制。1.3 建筑机械1.3.1 主厂房施工机械以 QTZ80 塔式起重机、砼泵车、拖式泵为主。在 A排外 10～11 轴线间，距 A 排 7m 布置一台 QTZ80 塔式起重机，臂长50m，用于 ABCD 列左侧部分结构的施工；在 CD 列扩建端外侧，距 17 轴线 7m 布置一台 QTZ80 塔式起重机，臂长 50m，用于 ABCD 列右侧部分结构的施工。1.3.2 土建施工区布置 1 台 20t/32m 龙门吊车，用于金属构件配制及钢筋加工。见附图 HX—SZ—02A、HX—SZ—03A《大型机械平面布置图》、《大型机械平面布置图》。1.3.3 化水施工区以 QTZ80 塔式起重机、砼泵车、拖式泵为主2、大型设备吊装2.1 大型设备卸车运输发电机定子、汽包、主变压器通过铁路运输到现场后，使用 250t 履带吊和 150t 履带吊抬吊卸车，并抬吊运输到施施工场地点。运输路线为铁路专运线 →路 B=1013.90→路 B=1089.60→到达就位位置。为满足大型设备卸车履带吊站车，卸货站台靠近铁路专运线设置 30×30m 卸车场地，场地坡度小于 5‰，承载力大于 13t/m2。2.2 发电机定子发电机定子重 196t，外形尺寸为 7100×3800×3900mm，吊装使用 GYT-100（4 台 100t）液压提升装置提升就位。将发电机定子从扩建端拖移到预定的提升位置，使用液压提升装置将其提起超过 1...
