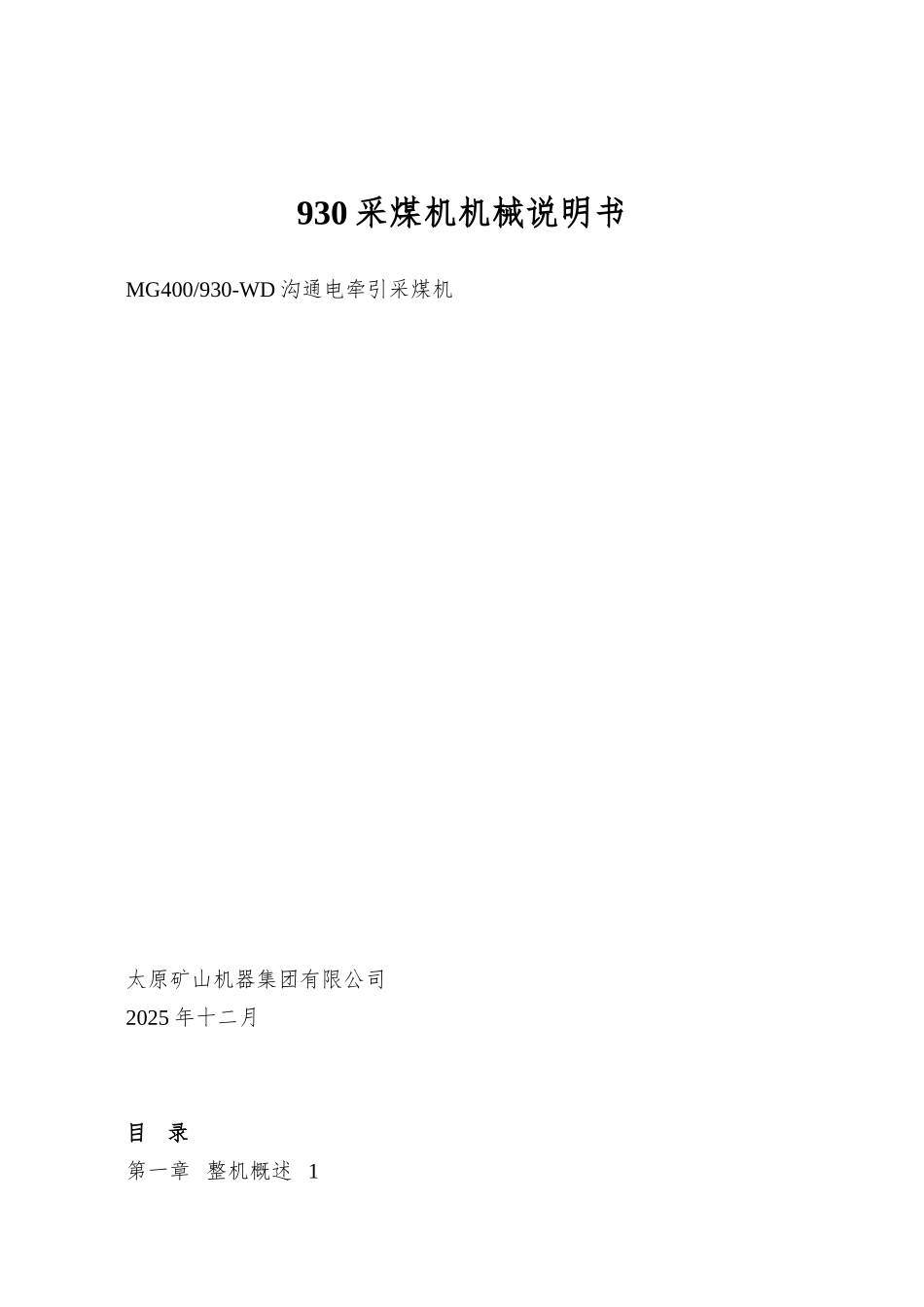

930采煤机机械说明书

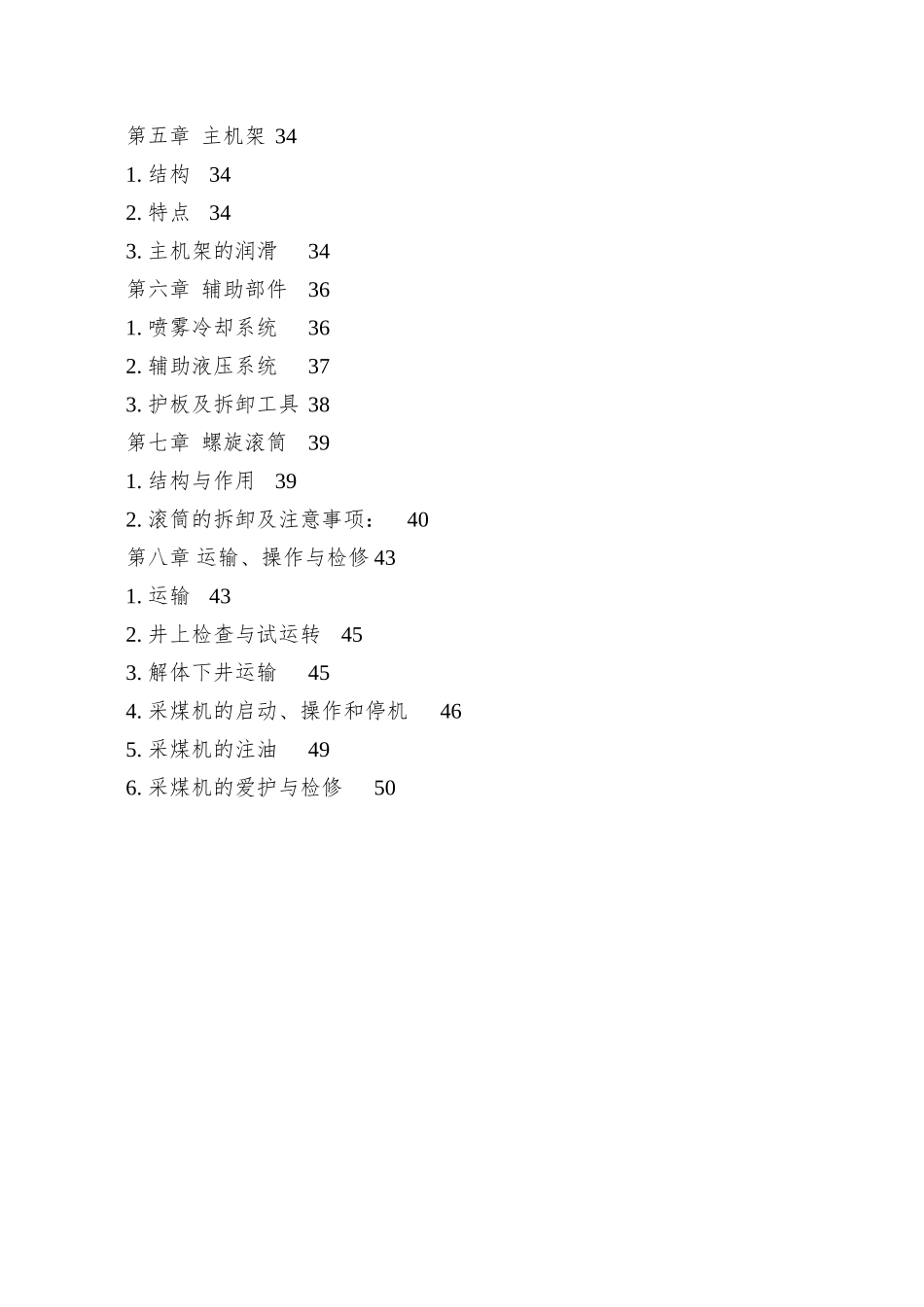

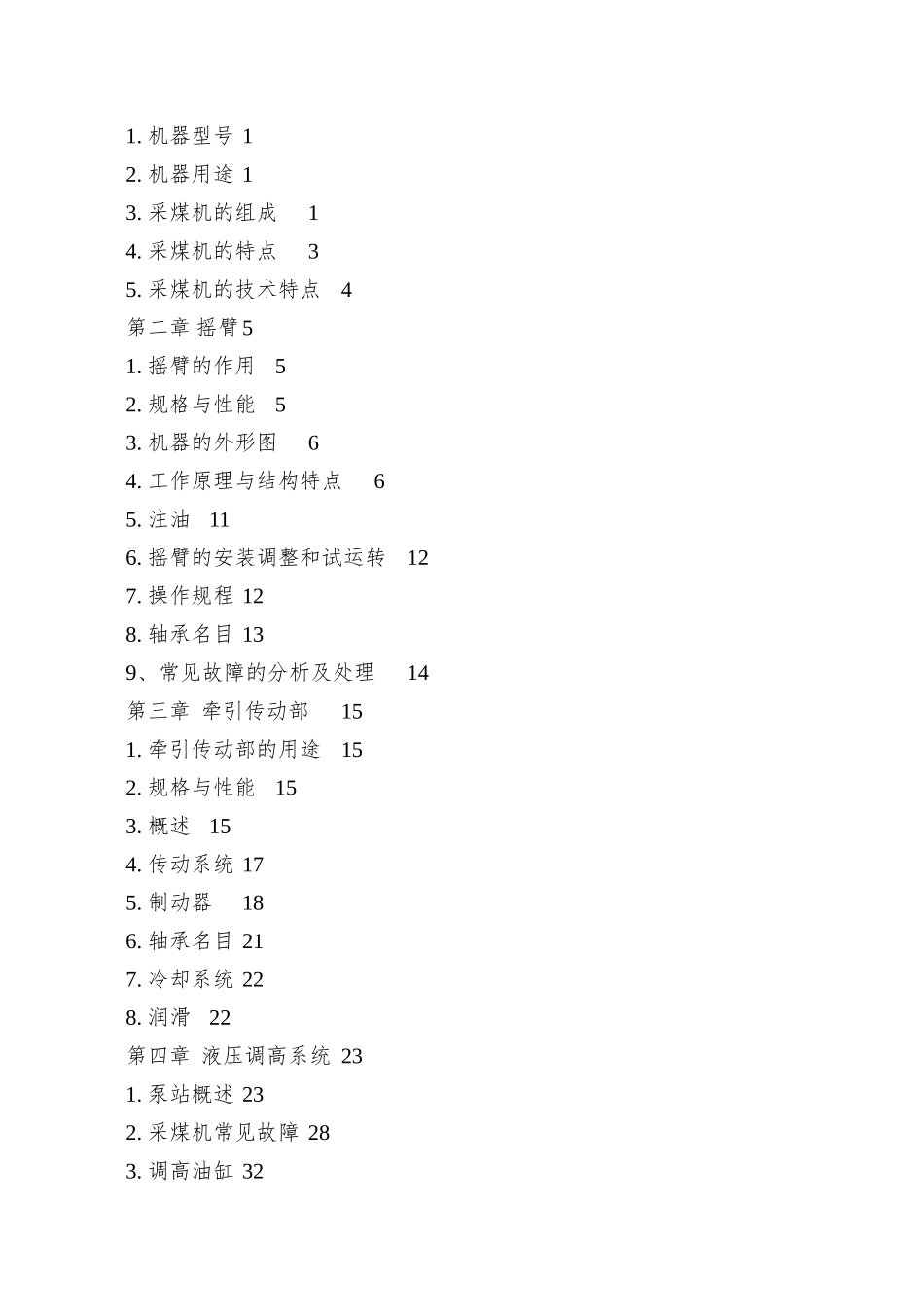

930 采煤机机械说明书MG400/930-WD 沟通电牵引采煤机太原矿山机器集团有限公司2025 年十二月目 录第一章 整机概述 11. 机器型号 12. 机器用途 13. 采煤机的组成14. 采煤机的特点35. 采煤机的技术特点4第二章 摇臂51. 摇臂的作用52. 规格与性能53. 机器的外形图64. 工作原理与结构特点65. 注油116. 摇臂的安装调整和试运转127. 操作规程 128. 轴承名目 139、常见故障的分析及处理14第三章 牵引传动部151. 牵引传动部的用途152. 规格与性能153. 概述154. 传动系统 175. 制动器186. 轴承名目 217. 冷却系统 228. 润滑22第四章 液压调高系统 231. 泵站概述 232. 采煤机常见故障 283. 调高油缸 32第五章 主机架 341. 结构342. 特点343. 主机架的润滑34第六章 辅助部件361. 喷雾冷却系统362. 辅助液压系统373. 护板及拆卸工具 38第七章 螺旋滚筒391. 结构与作用392. 滚筒的拆卸及注意事项：40第八章 运输、操作与检修 431. 运输432. 井上检查与试运转453. 解体下井运输454. 采煤机的启动、操作和停机465. 采煤机的注油496. 采煤机的爱护与检修50第一章 整机概述1. 机器型号MG400/930-WD 沟通电牵引采煤机是一种多电机驱动、横向抽屉式布置，采纳机载式沟通变频调速装置的新型电牵引采煤机。该采煤机型号：MG400/930-WD型号含义： M——采煤机G——滚筒式400/930——截割电机功率/装机总功率（kW）WD——无链电牵引2. 机器用途 MG400/930-WD 沟通电牵引采煤机适用于较倾斜、中硬煤层长壁式综采工作面，采高范畴为 2~3.5 米(根据配置能够改变采高)。可在周围空气中的甲烷、煤尘、硫化物、二氧化碳等不超过《煤矿安全规程》中所规定的安全含量的矿井中使用；该电气系统应用两台 DTC 变频器采纳光缆通讯技术，一拖一的牵引方式。该机要紧与工作面输送机、液压支架、皮带运输机等配套使用，可实现采、装、运的机械化，达到综采的高产高效。该采煤机是具有良好可靠性，并能满足高产高效工作面要求的一种新机型 。3. 采煤机的组成 采煤机由左、右摇臂，左、右滚筒，牵引传动箱，外牵引，泵站，牵引电机调速装置，高压操纵箱，调高油缸，主机架，辅助部件，电器系统及附件等部件组成。见图 1-1 电牵引采煤机。采煤机端面及与工作面运输机配套尺寸见图 1-2 采煤机端面配套图。1. 摇 臂 2. 外 牵 引 3. 牵 引 传 动 箱 4. 泵 站 5. 辅 助 部 件 6. 牵 ...
