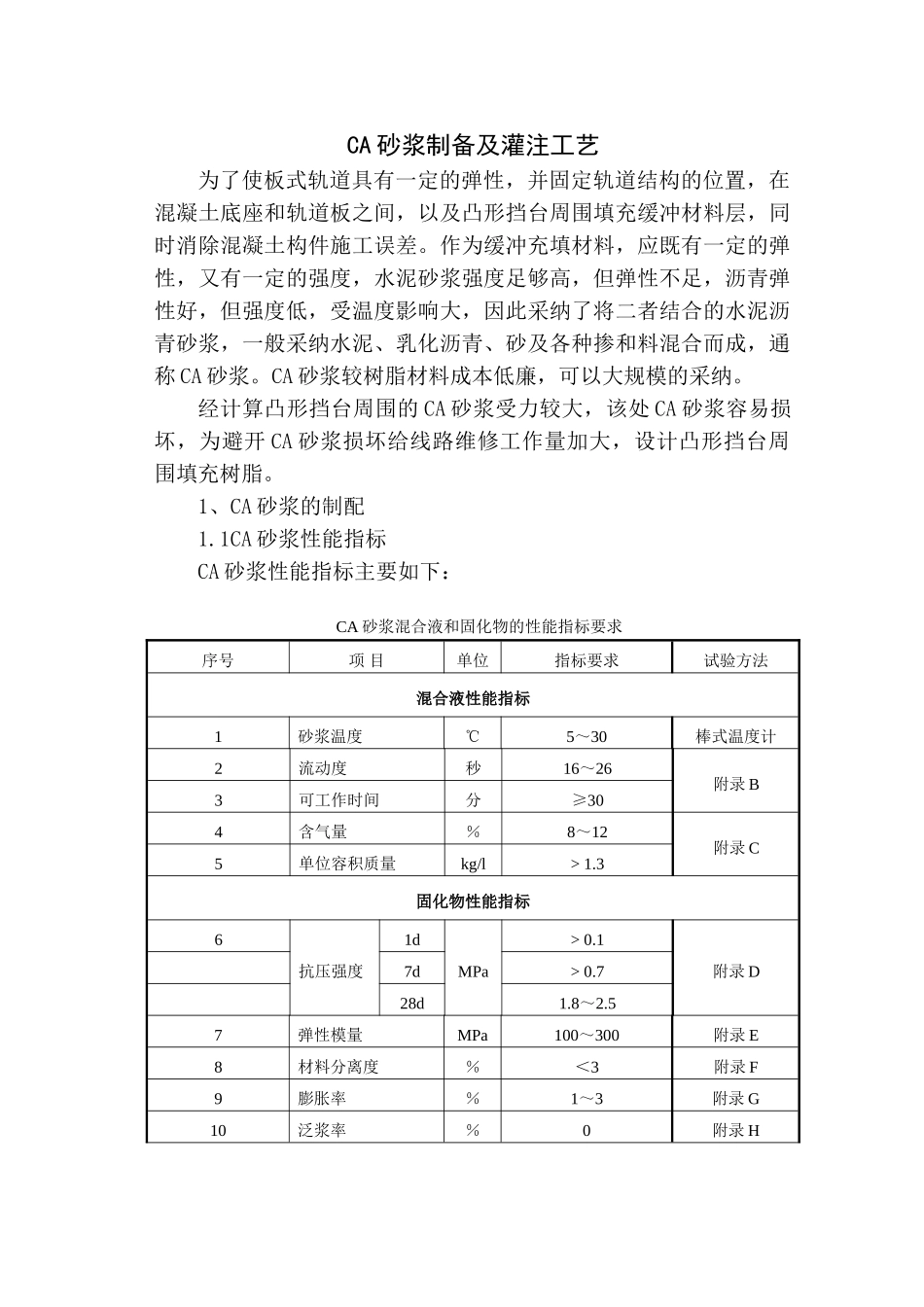

ca砂浆制备及灌注工艺

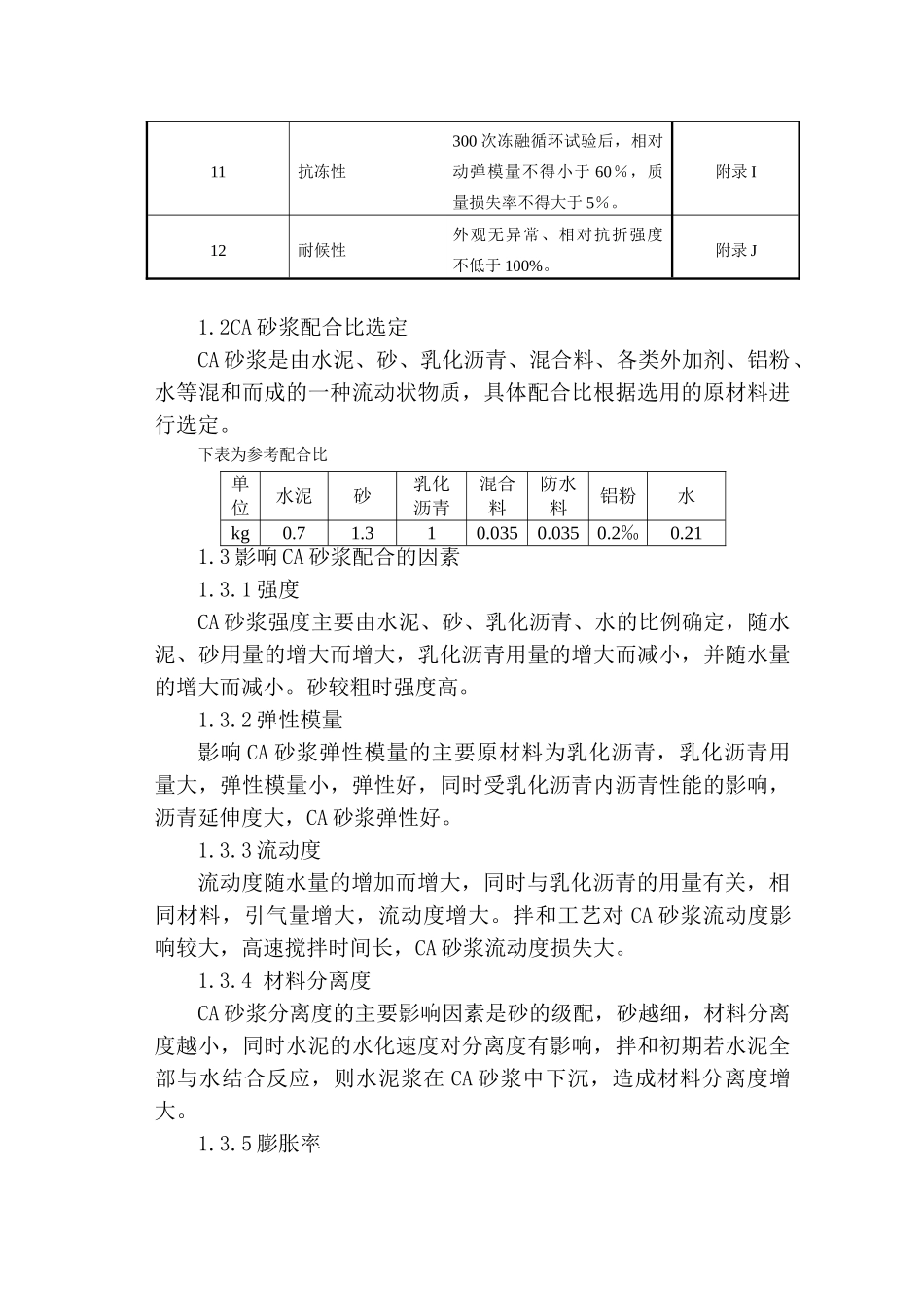

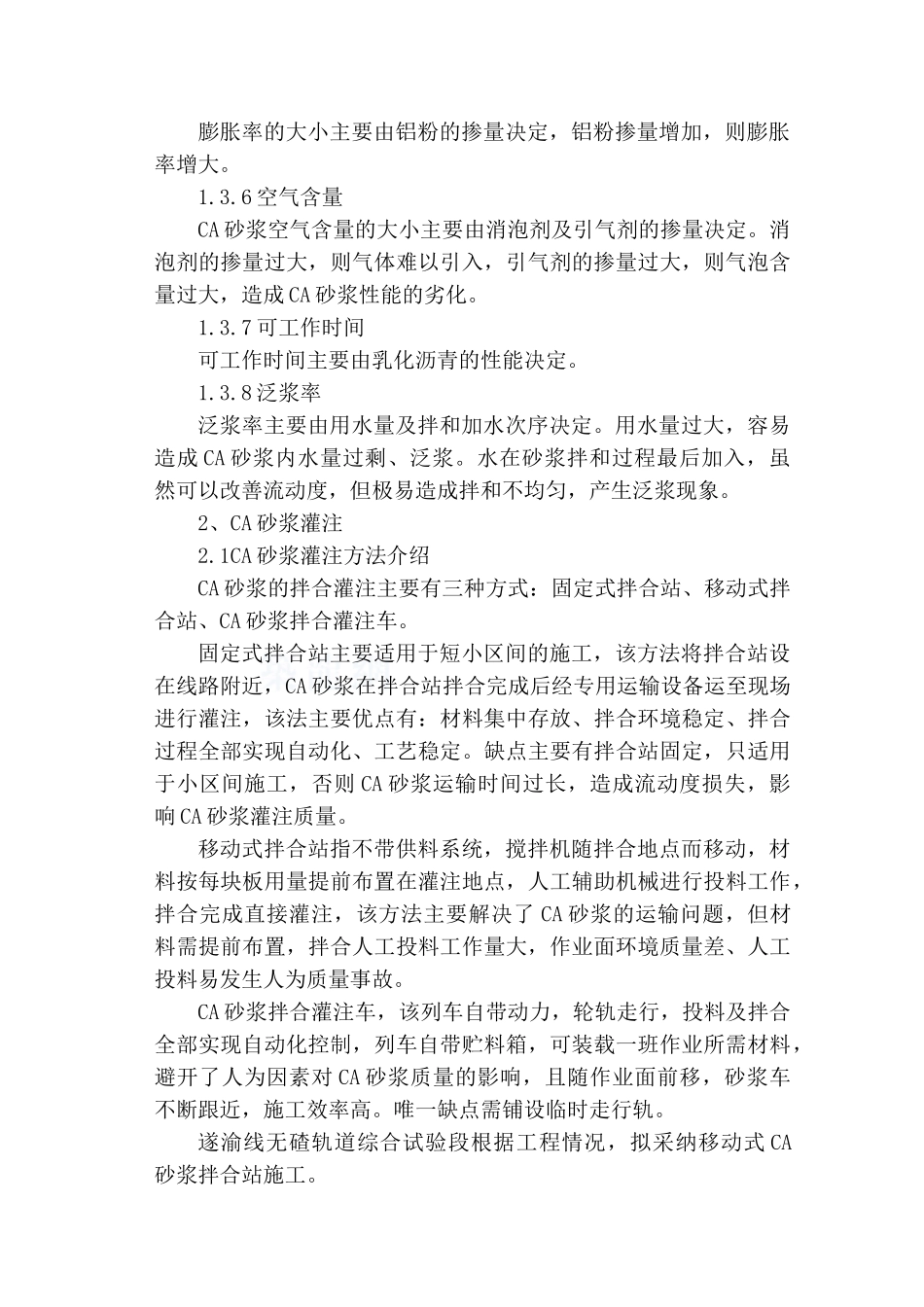

CA 砂浆制备及灌注工艺为了使板式轨道具有一定的弹性，并固定轨道结构的位置，在混凝土底座和轨道板之间，以及凸形挡台周围填充缓冲材料层，同时消除混凝土构件施工误差。作为缓冲充填材料，应既有一定的弹性，又有一定的强度，水泥砂浆强度足够高，但弹性不足，沥青弹性好，但强度低，受温度影响大，因此采纳了将二者结合的水泥沥青砂浆，一般采纳水泥、乳化沥青、砂及各种掺和料混合而成，通称 CA 砂浆。CA 砂浆较树脂材料成本低廉，可以大规模的采纳。经计算凸形挡台周围的 CA 砂浆受力较大，该处 CA 砂浆容易损坏，为避开 CA 砂浆损坏给线路维修工作量加大，设计凸形挡台周围填充树脂。1、CA 砂浆的制配1.1CA 砂浆性能指标CA 砂浆性能指标主要如下： CA 砂浆混合液和固化物的性能指标要求序号项 目单位指标要求试验方法混合液性能指标1砂浆温度℃5～30棒式温度计2流动度秒16～26附录 B3可工作时间分≥304含气量％8～12附录 C5单位容积质量kg/l> 1.3固化物性能指标6抗压强度1dMPa> 0.1附录 D7d> 0.728d1.8～2.57弹性模量MPa100～300附录 E8材料分离度％＜3附录 F9膨胀率％1～3附录 G10泛浆率％0附录 H11抗冻性300 次冻融循环试验后，相对动弹模量不得小于 60％，质量损失率不得大于 5％。附录 I12耐候性外观无异常、相对抗折强度不低于 100%。附录 J1.2CA 砂浆配合比选定CA 砂浆是由水泥、砂、乳化沥青、混合料、各类外加剂、铝粉、水等混和而成的一种流动状物质，具体配合比根据选用的原材料进行选定。下表为参考配合比单位水泥砂乳化沥青混合料防水料铝粉水kg0.71.310.0350.0350.2‰0.211.3 影响 CA 砂浆配合的因素1.3.1 强度CA 砂浆强度主要由水泥、砂、乳化沥青、水的比例确定，随水泥、砂用量的增大而增大，乳化沥青用量的增大而减小，并随水量的增大而减小。砂较粗时强度高。1.3.2 弹性模量影响 CA 砂浆弹性模量的主要原材料为乳化沥青，乳化沥青用量大，弹性模量小，弹性好，同时受乳化沥青内沥青性能的影响，沥青延伸度大，CA 砂浆弹性好。1.3.3 流动度流动度随水量的增加而增大，同时与乳化沥青的用量有关，相同材料，引气量增大，流动度增大。拌和工艺对 CA 砂浆流动度影响较大，高速搅拌时间长，CA 砂浆流动度损失大。1.3.4 材料分离度CA 砂浆分离度的主要影响因素是砂的级配，砂越细，材料分离度越小，同时水泥的水化速度对分离度有影响，拌和初期若水泥全部与水结合反应，则水泥...
