DVR系统时钟设置方法介绍

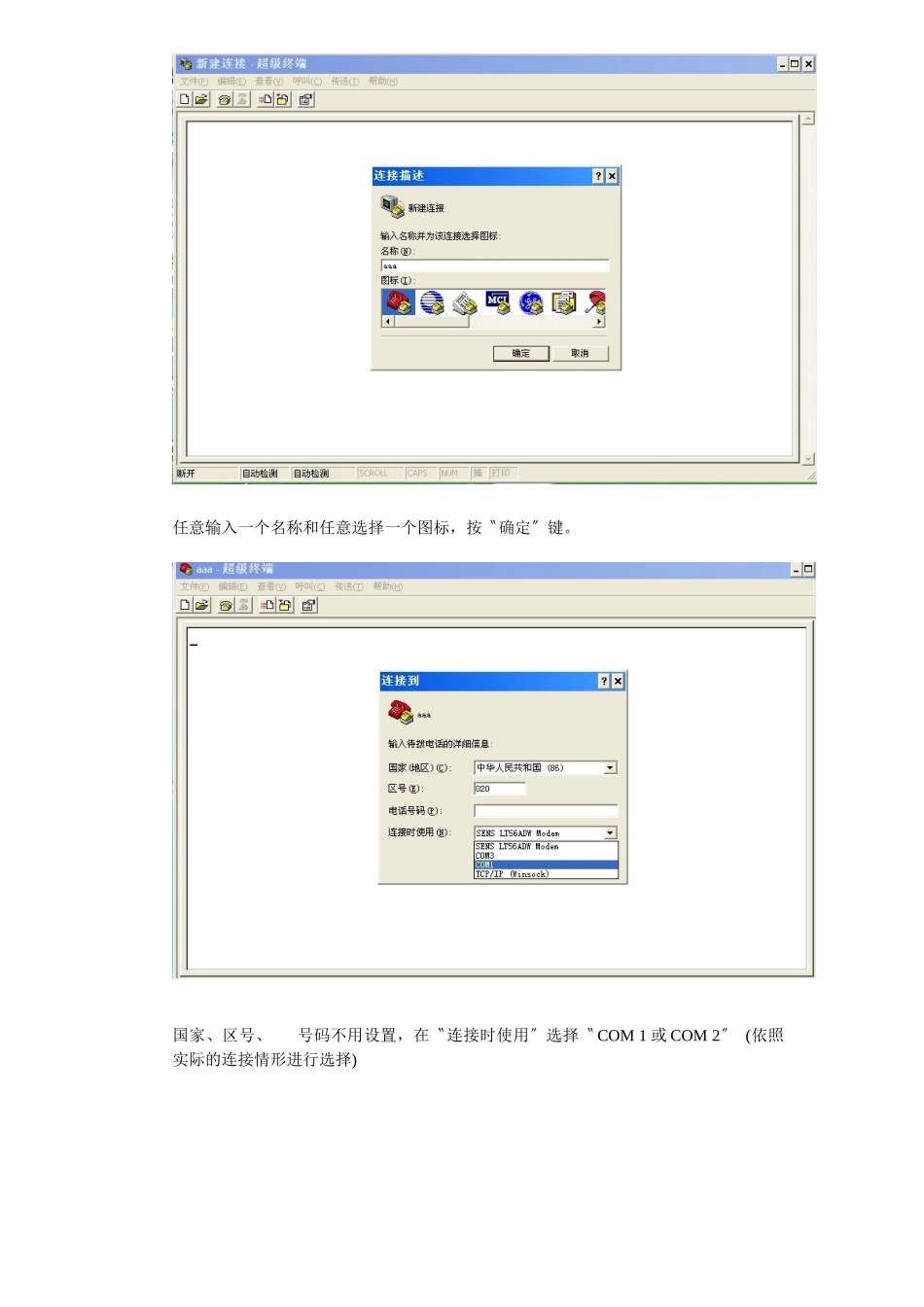

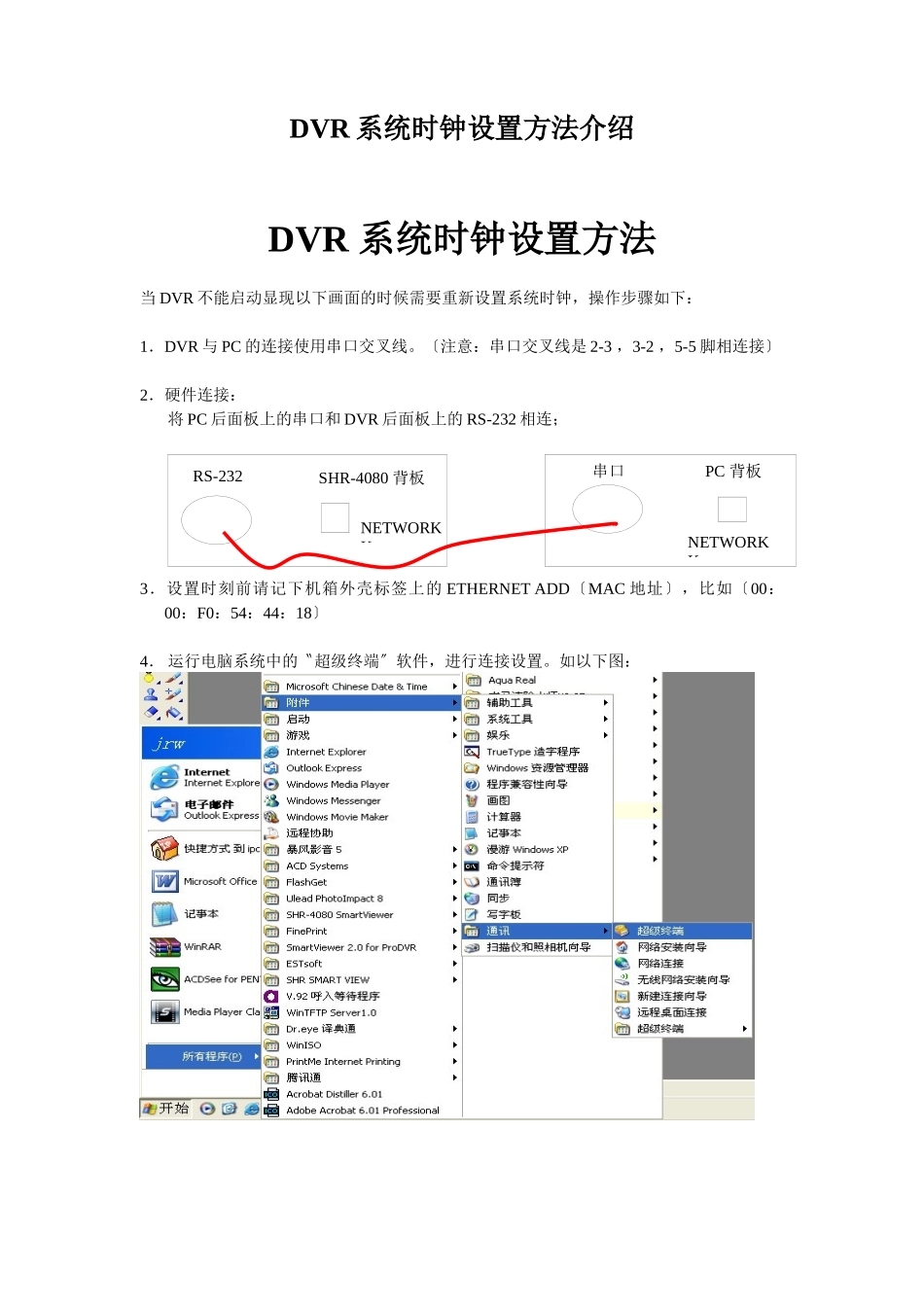

DVR 系统时钟设置方法介绍DVR 系统时钟设置方法当 DVR 不能启动显现以下画面的时候需要重新设置系统时钟，操作步骤如下：1．DVR 与 PC 的连接使用串口交叉线。〔注意：串口交叉线是 2-3 ，3-2 ，5-5 脚相连接〕2．硬件连接：将 PC 后面板上的串口和 DVR 后面板上的 RS-232 相连；3．设置时刻前请记下机箱外壳标签上的 ETHERNET ADD〔MAC 地址〕，比如〔00：00：F0：54：44：18〕4． 运行电脑系统中的〝超级终端〞软件，进行连接设置。如以下图：RS-232串口SHR-4080 背板PC 背板NETWORKKNETWORKK任意输入一个名称和任意选择一个图标，按〝确定〞键。国家、区号、 号码不用设置，在〝连接时使用〞选择〝COM 1 或 COM 2〞 (依照实际的连接情形进行选择)设置 COM 口属性：1)每秒位数〔波特率〕 :1152002)数据位、机偶校验、停止位的参数不用修改3)数据流操纵选择〝无〞点击’确定’键 ，进入到等待连接状态。然后拔掉 DVR 的电源，等 1 分钟后再重新接上电源，超级终端会显现以下画面：5． 超级终端会自动进入到时刻设置，请按提示输入〝年、月、日、时、分、秒〞。如以下图：6．接着进入到 DVR 网络地址设置，能够选择〝1.Auto〞或〝2.Manual〞6． 显现以下画面的时候依照你设置的 DVR 的型号选择，如以下图你设置的是 SHR-4081P那么选择 1，是 SHR-4160 那么按其它键后回车或直截了当回车。假如〝HOST Name〞只有一个型号选择时只需要直截了当回车便可。7．a. 〝Target system’s IP 〞的 IP 地址必须是〝192.168.1.200”，如显示的地址是〝192.168.1.200”只需要回车，否那么输入地址后回车。 b. 同样〝Server IP〞的 IP 地址必须是〝192.168.1.201 ”,〝Default Gateway〞的 IP 地址是〝192.168.1.1”， 〝Config Netmask〞IP 必须是〝255.255.255.0”，如地址值不对应那么按上述操作。 c. 〝MAC address〞按开始时记下的〝ETHERNET ADD〔MAC 地址〕〞输入相应的数值然后回车。8．〝Video Out〞按输出方式选择，VGA 选择〝1”，BNC 按其它键。 现在设置完毕，系统自动重新启动。
