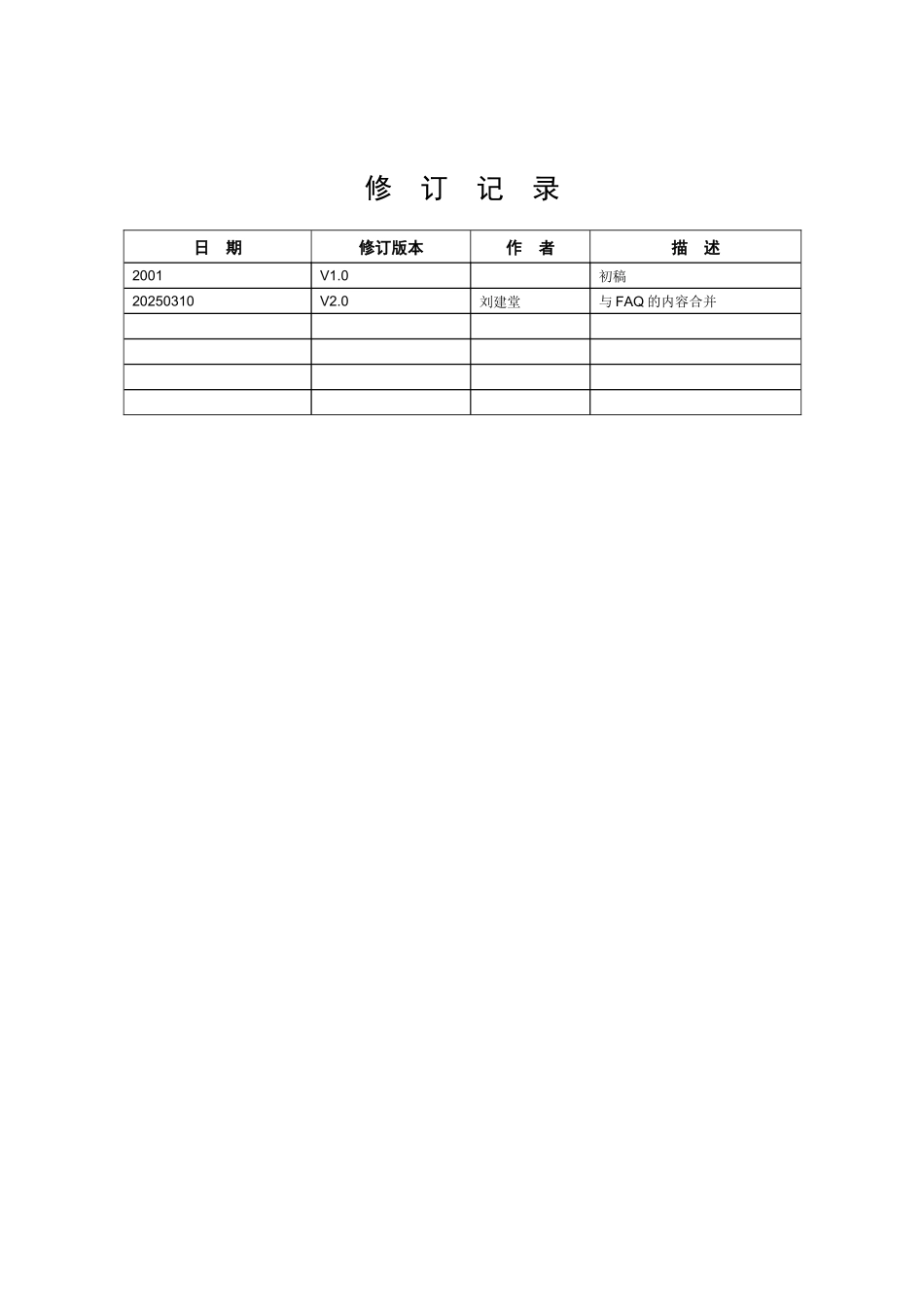

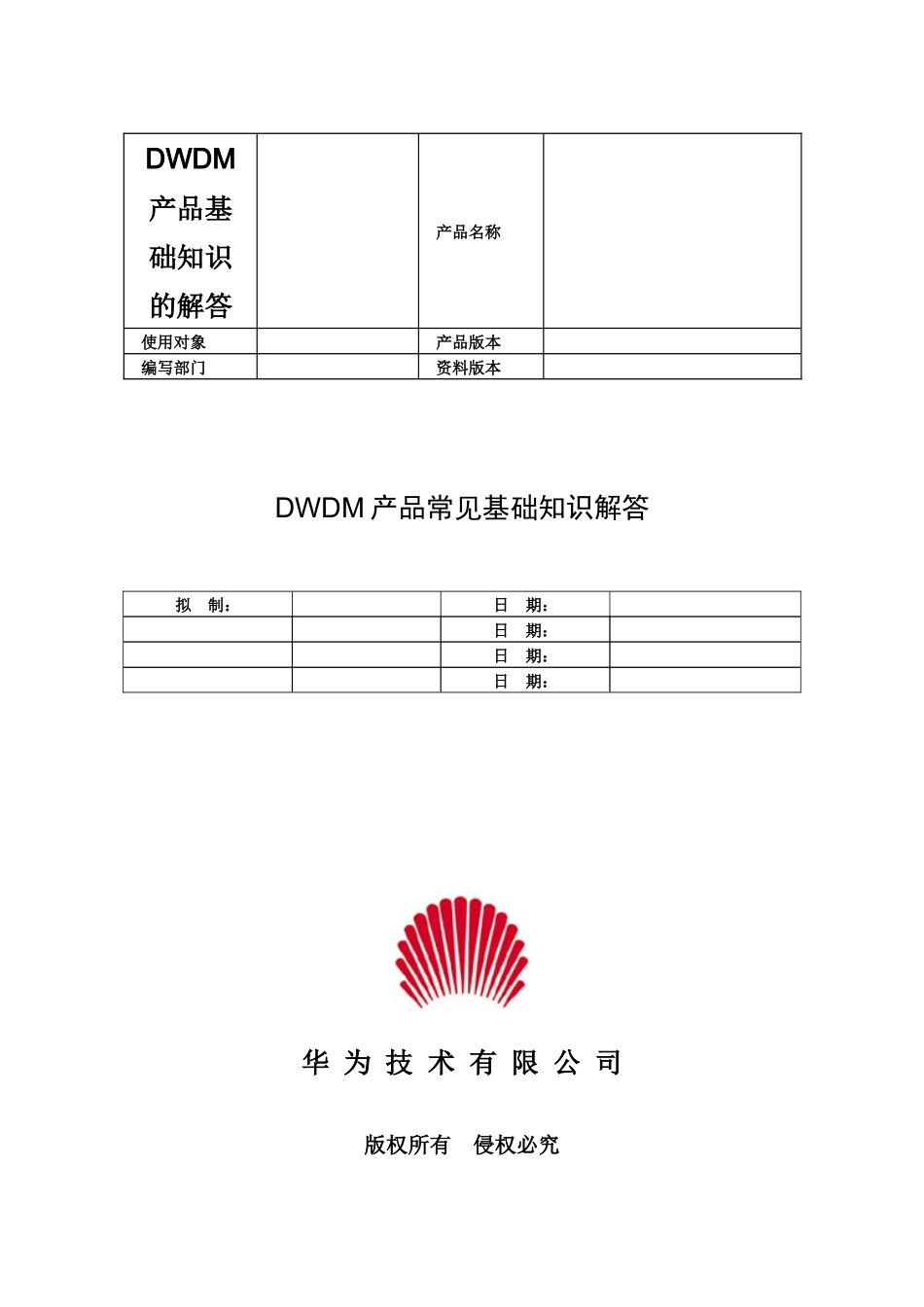

DWDM产品基础知识的解答产品名称使用对象产品版本编写部门资料版本DWDM 产品常见基础知识解答拟 制：日 期： 日 期： 日 期： 日 期：华 为 技 术 有 限 公 司版权所有 侵权必究修 订 记 录日 期修订版本作 者描 述2001V1.0初稿20250310V2.0刘建堂与 FAQ 的内容合并名目关键词：波分 问题摘 要：本资料要紧介绍了一些大伙儿感爱好的，常常问起的波分基础知识。缩略语清单：无。参考资料清单：无。1 公共知识2 光功率单位 dBm 和 mW 之间如何换算？在实际光功率的测量中，光功率的单位常常能够选 dBm 和 mW，两者之间的换算关系如下：1、dBm 的定义为 10×lg〔P/1mW〕，其中的 P 单位为〝mW〞。依照定义，1mW 换算为 0dBm，另外几个常见功率 dBm 和 mW 两个单位之间的关系如：0.5mW＝－3dBm，0.1mW＝－10dBm 等等。2、在波分系统里，光纤中总的光功率应该是频率轴上信号光功率的积分，包括各波光功率和噪声之和，在理想状态下〔没有噪声〕，总的光功率确实是各波光功率总和。如 WBA 的单波光功率要求输入为 P1〔mW〕〔典型值为－18dBm〕，那么有 N 个波长输入时，总光功率应该是 N×P1〔mW〕。在实际工程中，总是以 dBm 为单位来衡量光功率大小。理想状态下总输入光功率为 10×lg〔N×P1/1mW〕=10lg〔P1/1mW〕＋10×lg〔N〕＝－18＋10lg〔N〕。同样道理，能够大致算出其它点的光功率。3、在发送端，信号噪声较小，一样能够忽略噪声的阻碍。在实际系统中噪声会积存，接收端噪声的阻碍就不能够忽略，系统光路调测时期能够采纳光功率计测量，配合网管，依照体会值调高光功率，一样通过一个 WPA/WLA，光功率提高 1dB。在系统验收时期中要求用光谱分析议来进行调测，以单波的光功率的典型值为准。3 光功率单位 dBm 和 dB 之间的关系？dBm 是光功率的单位，定义为 dBm=10lgmW。dB 为光功率的比值，换算关系为 dB＝10lgmW1/mW2 ＝10lgmW1－10lgmW2＝dBm1-dBm2, 假如用dBm 来表示光功率的话，dB 数为两者差。我们在测合波器合分波器的插损的时候，只需将输入与输出的光功率的 dBm数相减即可。4 光纤头 SC/PC 中〝SC〞和〝PC〞的含义？ 〝SC〞表示尾纤接头型号为 SC 接头，业界传输设备侧光接口一样用用 SC接头，SC 接头是工程塑料的，具有耐高温，不容易氧化优点； ODF 侧光接口一样用 FC 接头，FC 是金属接头，但 ODF 可不能有高温问题，同时金属接头的可插拔次数...
