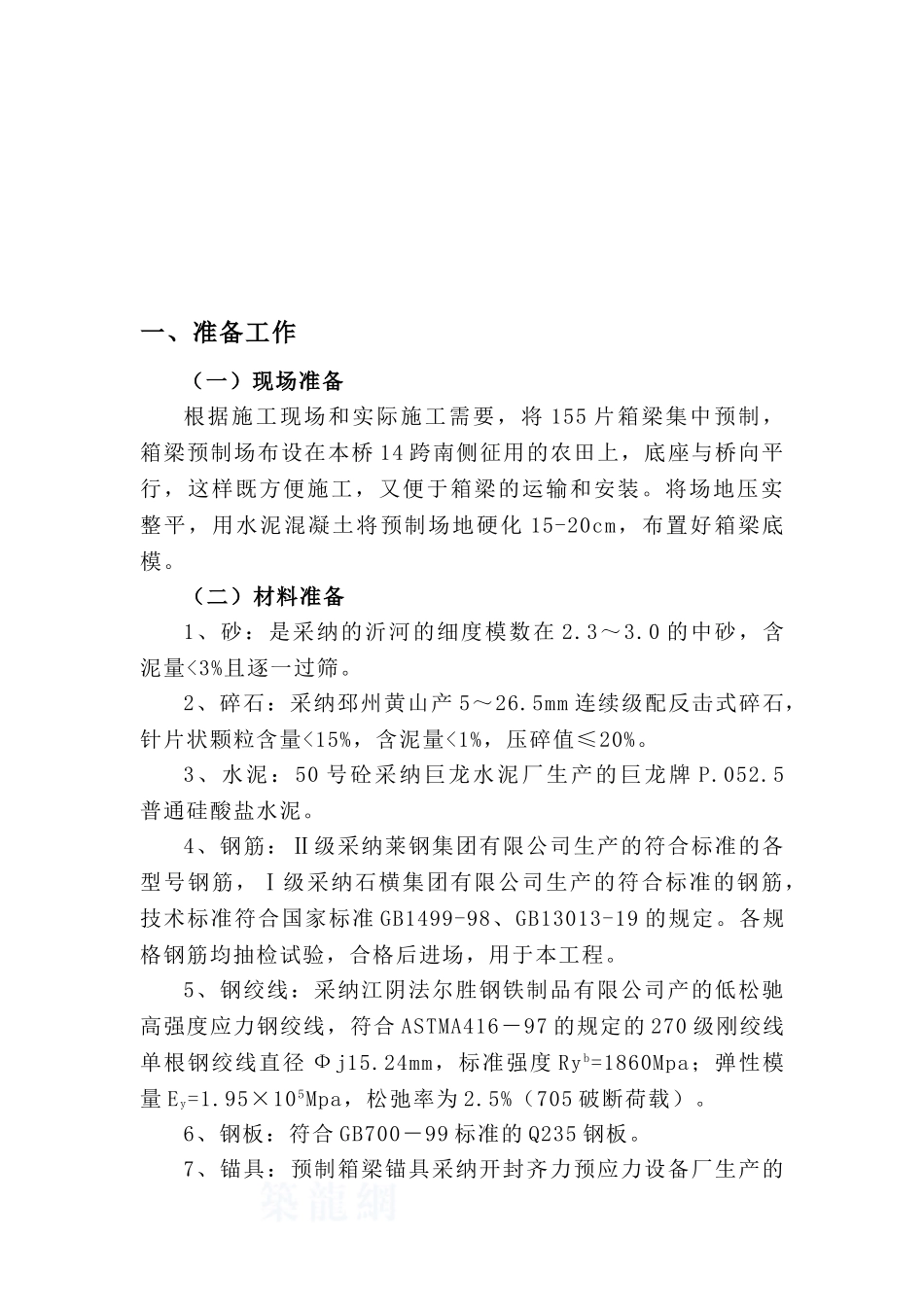

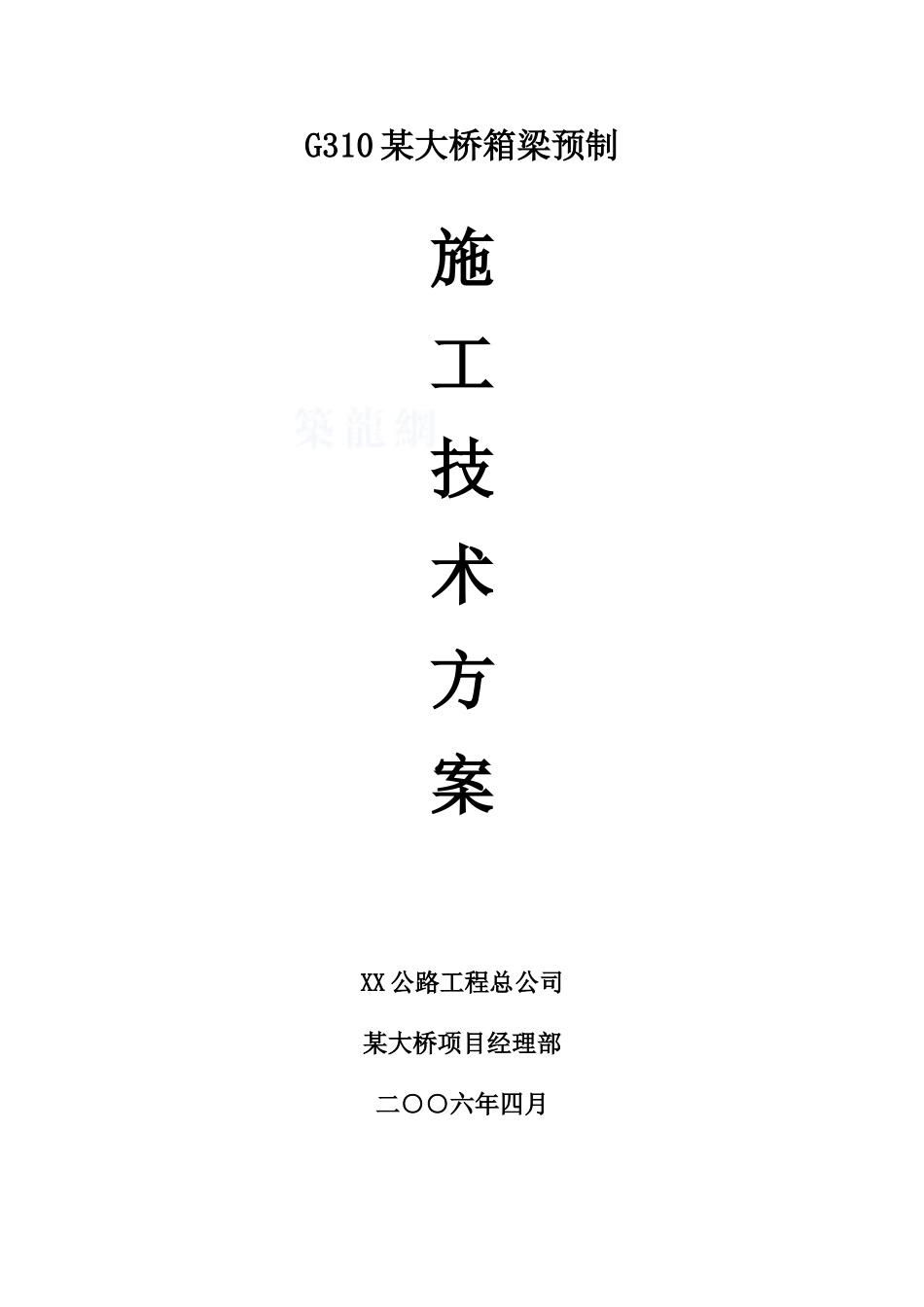

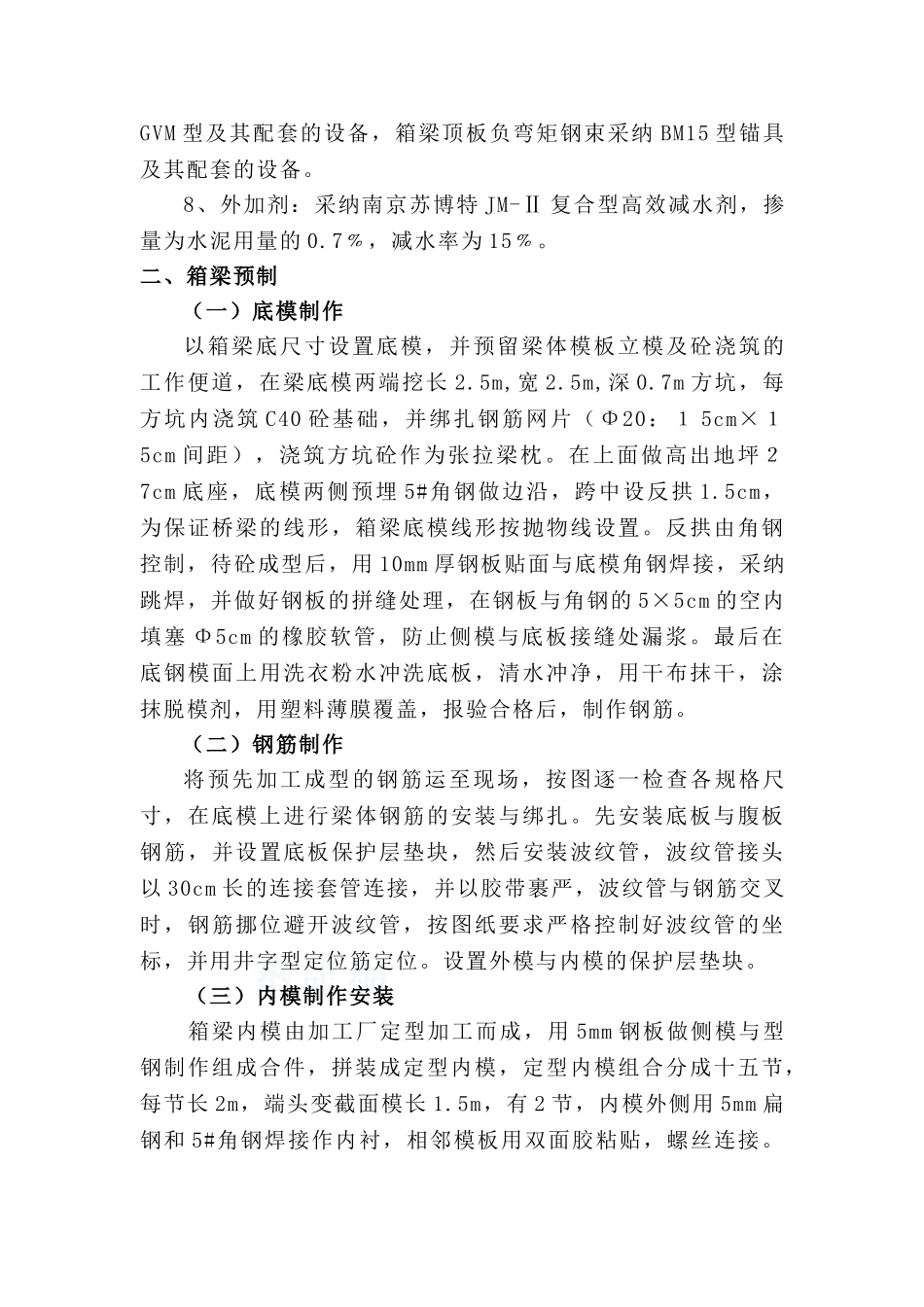

G310 某大桥箱梁预制施工技术方案XX 公路工程总公司某大桥项目经理部二○○六年四月 一、准备工作（一）现场准备根据施工现场和实际施工需要，将 155 片箱梁集中预制，箱梁预制场布设在本桥 14 跨南侧征用的农田上，底座与桥向平行，这样既方便施工，又便于箱梁的运输和安装。将场地压实整平，用水泥混凝土将预制场地硬化 15-20cm，布置好箱梁底模。（二）材料准备1、砂：是采纳的沂河的细度模数在 2.3～3.0 的中砂，含泥量<3%且逐一过筛。2、碎石：采纳邳州黄山产 5～26.5mm 连续级配反击式碎石，针片状颗粒含量<15%，含泥量<1%，压碎值≤20%。3、水泥：50 号砼采纳巨龙水泥厂生产的巨龙牌 P.052.5普通硅酸盐水泥。4、钢筋：Ⅱ级采纳莱钢集团有限公司生产的符合标准的各型号钢筋，Ⅰ级采纳石横集团有限公司生产的符合标准的钢筋，技术标准符合国家标准 GB1499-98、GB13013-19 的规定。各规格钢筋均抽检试验，合格后进场，用于本工程。5、钢绞线：采纳江阴法尔胜钢铁制品有限公司产的低松驰高强度应力钢绞线，符合 ASTMA416－97 的规定的 270 级刚绞线单根钢绞线直径 Фj15.24mm，标准强度 Ryb=1860Mpa；弹性模量 Ey=1.95×105Mpa，松弛率为 2.5%（705 破断荷载）。6、钢板：符合 GB700－99 标准的 Q235 钢板。7、锚具：预制箱梁锚具采纳开封齐力预应力设备厂生产的GVM 型及其配套的设备，箱梁顶板负弯矩钢束采纳 BM15 型锚具及其配套的设备。8、外加剂：采纳南京苏博特 JM-Ⅱ 复合型高效减水剂，掺量为水泥用量的 0.7﹪，减水率为 15﹪。二、箱梁预制（一）底模制作以箱梁底尺寸设置底模，并预留梁体模板立模及砼浇筑的工作便道，在梁底模两端挖长 2.5m,宽 2.5m,深 0.7m 方坑，每方坑内浇筑 C40 砼基础，并绑扎钢筋网片（Φ20：１ 5cm×１5cm 间距），浇筑方坑砼作为张拉梁枕。在上面做高出地坪２7cm 底座，底模两侧预埋 5#角钢做边沿，跨中设反拱 1.5cm，为保证桥梁的线形，箱梁底模线形按抛物线设置。反拱由角钢控制，待砼成型后，用 10mm 厚钢板贴面与底模角钢焊接，采纳跳焊，并做好钢板的拼缝处理，在钢板与角钢的 5×5cm 的空内填塞 Φ5cm 的橡胶软管，防止侧模与底板接缝处漏浆。最后在底钢模面上用洗衣粉水冲洗底板，清水冲净，用干布抹干，涂抹脱模剂，用塑料薄膜覆盖，报验合格后，制作钢筋。（二）钢筋制作将预先加工成型的钢筋运至现场，按图逐一检查各规格尺寸，在底模上进行...
