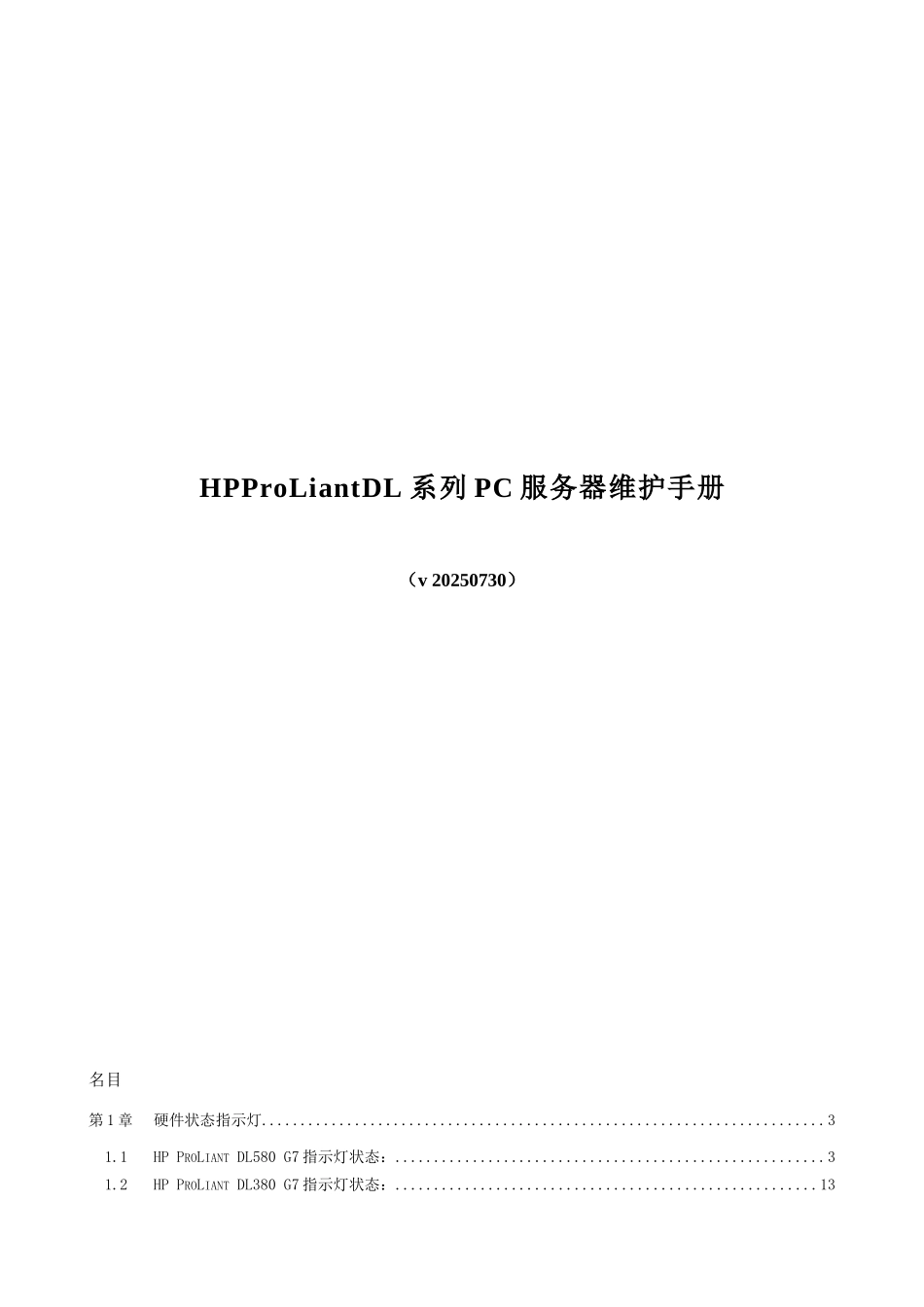

HPProLiantDL系列PC服务器维护手册

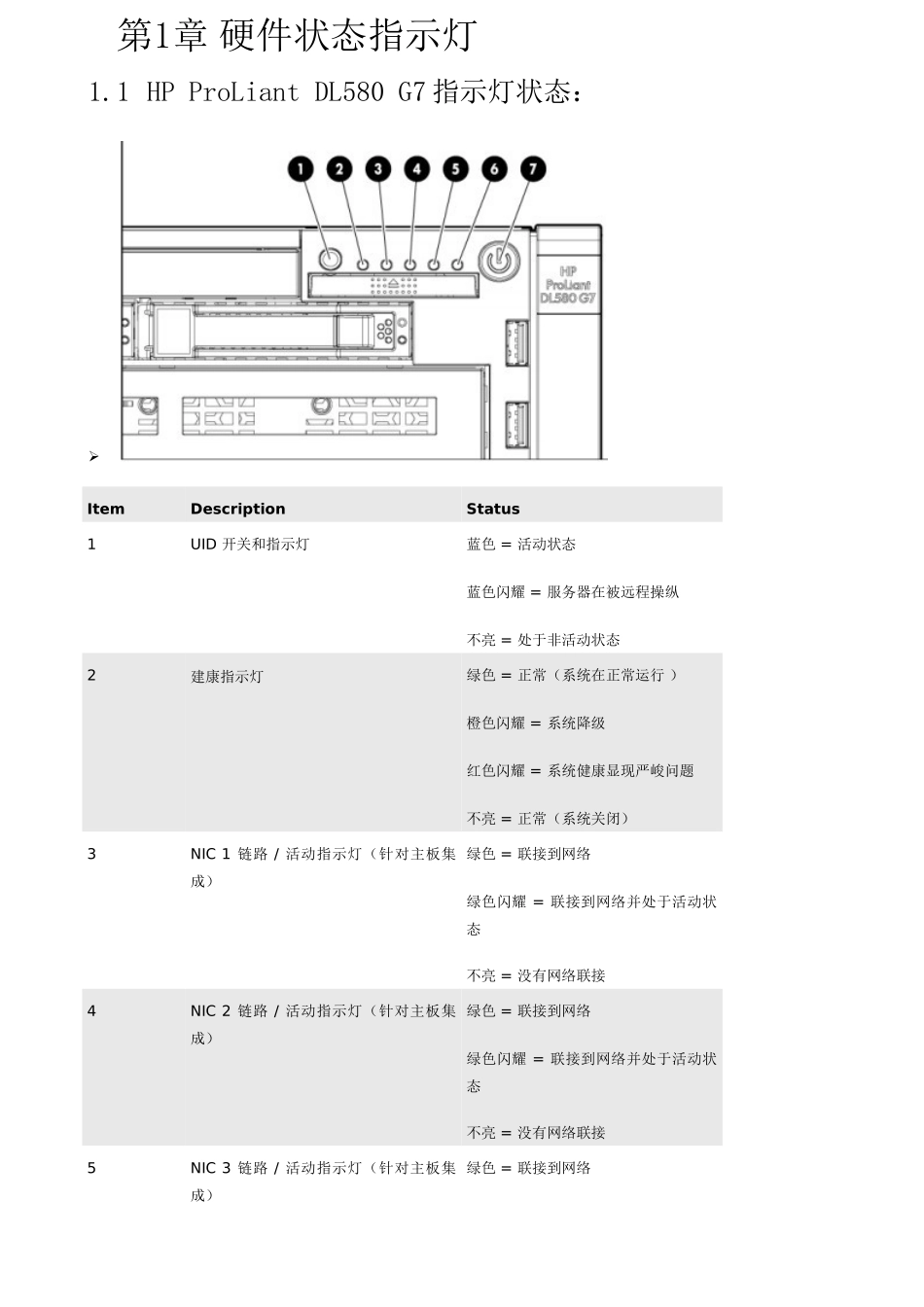

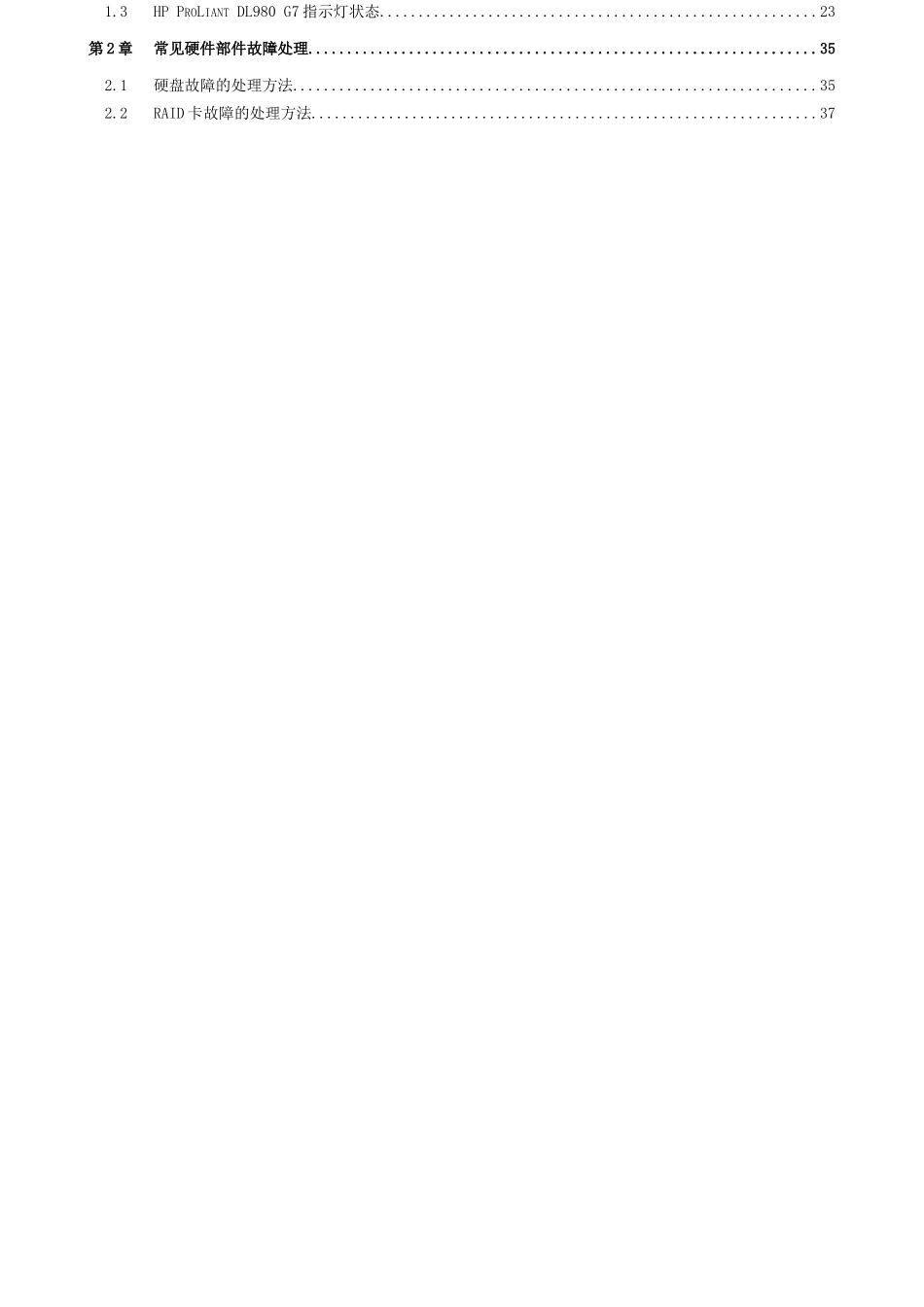

HPProLiantDL 系列 PC 服务器维护手册（v 20250730）名目第 1 章硬件状态指示灯........................................................................31.1HP PROLIANT DL580 G7 指示灯状态：.......................................................31.2HP PROLIANT DL380 G7 指示灯状态：......................................................131.3HP PROLIANT DL980 G7 指示灯状态........................................................23第 2 章常见硬件部件故障处理.................................................................352.1硬盘故障的处理方法...................................................................352.2RAID 卡故障的处理方法.................................................................37 第1章 硬件状态指示灯1.1 HP ProLiant DL580 G7 指示灯状态： Item Description Status 1UID 开关和指示灯蓝色 = 活动状态蓝色闪耀 = 服务器在被远程操纵不亮 = 处于非活动状态2建康指示灯绿色 = 正常（系统在正常运行 ）橙色闪耀 = 系统降级红色闪耀 = 系统健康显现严峻问题不亮 = 正常（系统关闭）3NIC 1 链路 / 活动指示灯（针对主板集成）绿色 = 联接到网络绿色闪耀 = 联接到网络并处于活动状态不亮 = 没有网络联接4NIC 2 链路 / 活动指示灯（针对主板集成）绿色 = 联接到网络绿色闪耀 = 联接到网络并处于活动状态不亮 = 没有网络联接5NIC 3 链路 / 活动指示灯（针对主板集成）绿色 = 联接到网络绿色闪耀 = 联接到网络并处于活动状态不亮 = 没有网络联接6NIC 4 链路 / 活动指示灯（针对主板集成）绿色 = 联接到网络绿色闪耀 = 联接到网络并处于活动状态不亮 = 没有网络联接7加电 / 待机按钮以及指示灯橙色 = 有沟通电同时服务器处于待机状态绿色 = 有沟通电并处于开机状态不亮 = 没有沟通电源 Item Description Status 1iLO 3 活动指示灯绿色亮或闪耀 = 网络活动状态灭 = 没有网络访问2iLO 3 连路指示灯绿色 = 联接到网络灭 = 没有联接到网络3NIC 2 活动指示灯 亮或绿色闪耀 = 网络活动状态不亮 = 没有网络访问4NIC 2 链路指示灯 亮或绿色闪耀 = 联接到网络不亮 = 没有联接到网络5NIC 4 活动指示灯 亮或绿色闪耀 = 网络活动状态不亮 = 没有网络访...
