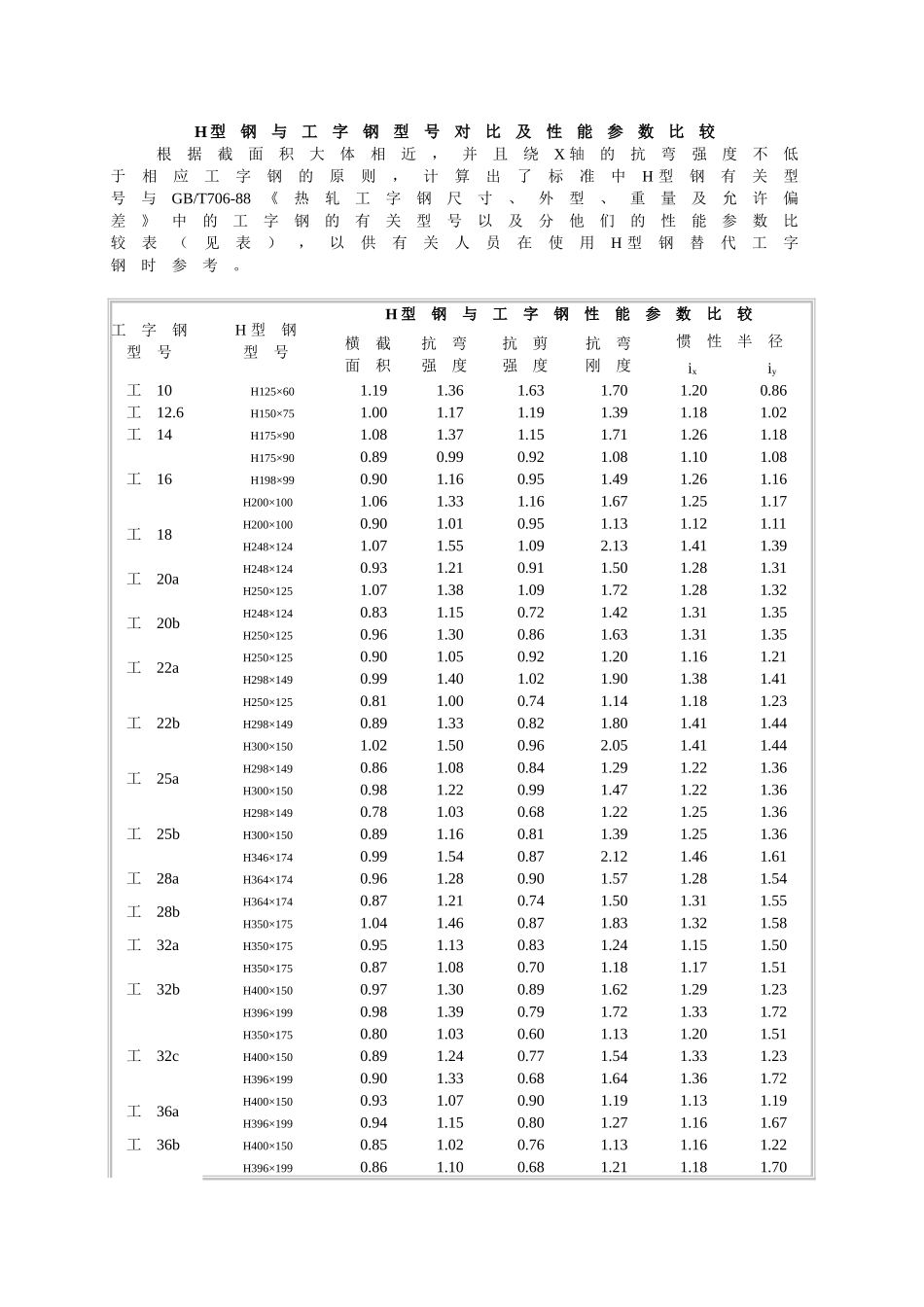

h型钢与工字钢型号对照及性能参数比较

H 型钢与工字钢型号对比及性能参数比较根据截面积大体相近，并且绕X 轴的抗弯强度不低于相应工字钢的原则，计算出了标准中H 型钢有关型号与GB/T706-88《热轧工字钢尺寸、外型、重量及允许偏差》中的工字钢的有关型号以及分他们的性能参数比较表（见表），以供有关人员在使用H 型钢替代工字钢时参考。工字钢型号 H 型钢型号 H 型钢与工字钢性能参数比较 横截面积 抗弯强度 抗剪强度 抗弯刚度 惯性半径 ix iy 工10 H125×60 1.19 1.36 1.63 1.70 1.20 0.86 工12.6 H150×75 1.00 1.17 1.19 1.39 1.18 1.02 工14 H175×90 1.08 1.37 1.15 1.71 1.26 1.18 工16 H175×90 0.89 0.99 0.92 1.08 1.10 1.08 H198×99 0.90 1.16 0.95 1.49 1.26 1.16 H200×100 1.06 1.33 1.16 1.67 1.25 1.17 工18 H200×100 0.90 1.01 0.95 1.13 1.12 1.11 H248×124 1.07 1.55 1.09 2.13 1.41 1.39 工20a H248×124 0.93 1.21 0.91 1.50 1.28 1.31 H250×125 1.07 1.38 1.09 1.72 1.28 1.32 工20b H248×124 0.83 1.15 0.72 1.42 1.31 1.35 H250×125 0.96 1.30 0.86 1.63 1.31 1.35 工22a H250×125 0.90 1.05 0.92 1.20 1.16 1.21 H298×149 0.99 1.40 1.02 1.90 1.38 1.41 工22b H250×125 0.81 1.00 0.74 1.14 1.18 1.23 H298×149 0.89 1.33 0.82 1.80 1.41 1.44 H300×150 1.02 1.50 0.96 2.05 1.41 1.44 工25a H298×149 0.86 1.08 0.84 1.29 1.22 1.36 H300×150 0.98 1.22 0.99 1.47 1.22 1.36 工25b H298×149 0.78 1.03 0.68 1.22 1.25 1.36 H300×150 0.89 1.16 0.81 1.39 1.25 1.36 H346×174 0.99 1.54 0.87 2.12 1.46 1.61 工28a H364×174 0.96 1.28 0.90 1.57 1.28 1.54 工28b H364×174 0.87 1.21 0.74 1.50 1.31 1.55 H350×175 1.04 1.46 0.87 1.83 1.32 1.58 工32a H350×175 0.95 1.13 0.83 1.24 1.15 1.50 工32b H350×175 0.87 1.08 0.70 1.18 1.17 1.51 H400×150 0.97 1.30 0.89 1.62 1.29 1.23 H396×199 0.98 1.39 0.79 1.72 1.33 1.72 工32c H350×175 0.80 1.03 0.60 1.13 1.20 1.51 H400×150 0.89 1.24 0.77 1.54 1.33 1.23 H396×199 0.90 1.33 0.68 1.64 1.36 1...
