ic卡计费风机盘管控制器使用说明书

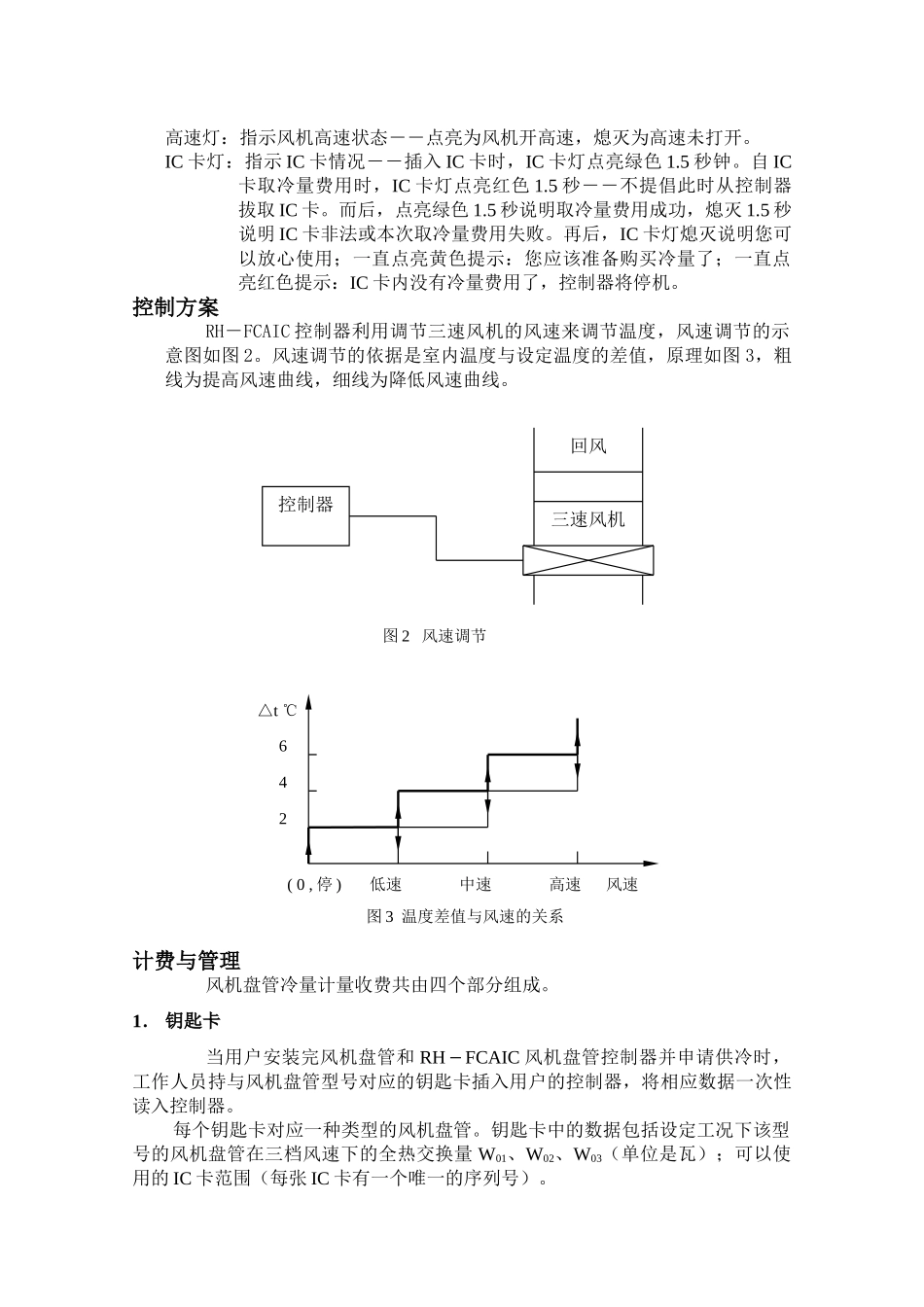

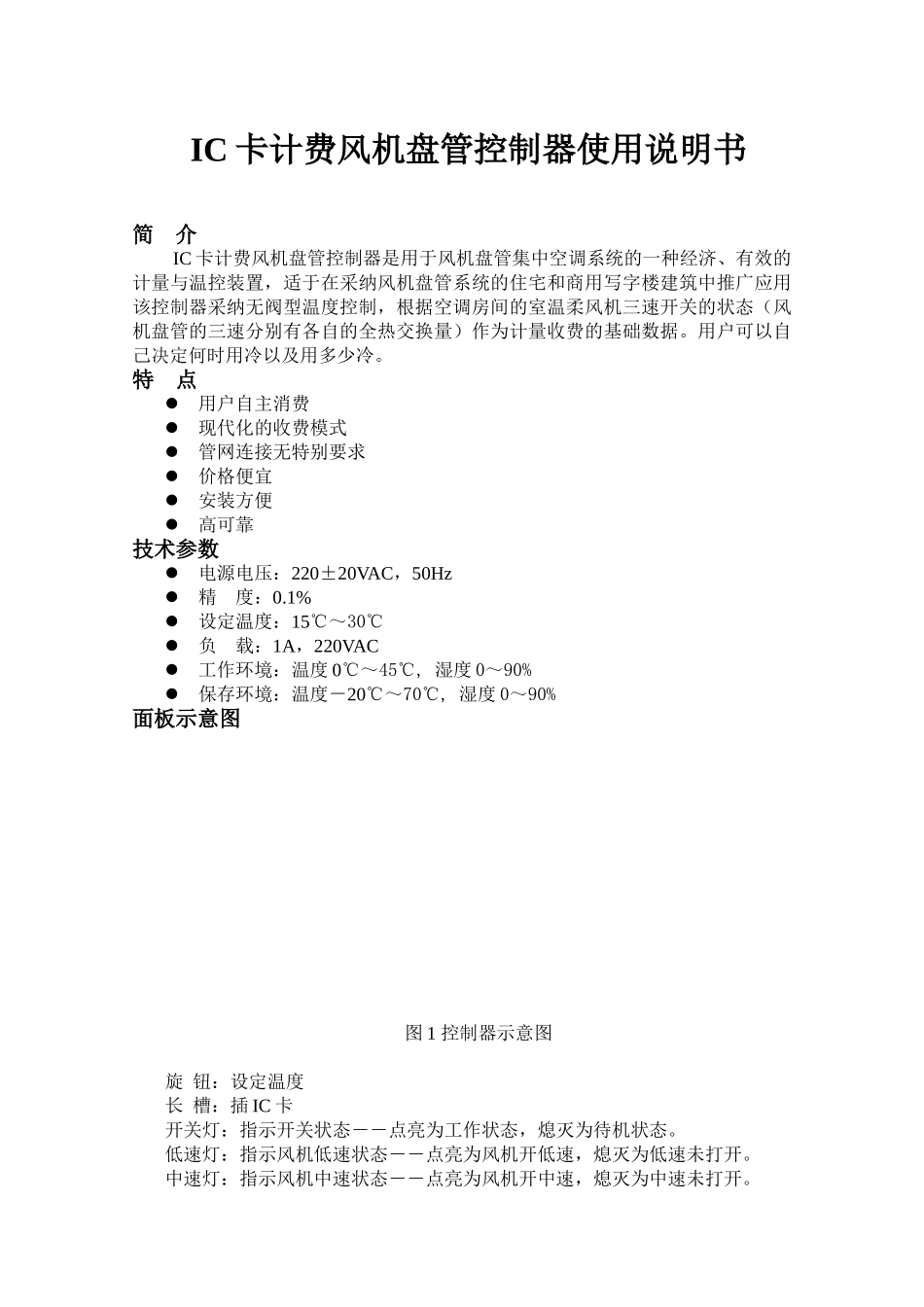

IC 卡计费风机盘管控制器使用说明书简 介IC 卡计费风机盘管控制器是用于风机盘管集中空调系统的一种经济、有效的计量与温控装置，适于在采纳风机盘管系统的住宅和商用写字楼建筑中推广应用该控制器采纳无阀型温度控制，根据空调房间的室温柔风机三速开关的状态（风机盘管的三速分别有各自的全热交换量）作为计量收费的基础数据。用户可以自己决定何时用冷以及用多少冷。特 点用户自主消费现代化的收费模式管网连接无特别要求价格便宜安装方便高可靠技术参数电源电压：220±20VAC，50Hz精 度：0.1%设定温度：15℃～30℃负 载：1A，220VAC工作环境：温度 0℃～45℃, 湿度 0～90%保存环境：温度－20℃～70℃, 湿度 0～90%面板示意图图 1 控制器示意图旋 钮：设定温度长 槽：插 IC 卡开关灯：指示开关状态――点亮为工作状态，熄灭为待机状态。低速灯：指示风机低速状态――点亮为风机开低速，熄灭为低速未打开。中速灯：指示风机中速状态――点亮为风机开中速，熄灭为中速未打开。高速灯：指示风机高速状态――点亮为风机开高速，熄灭为高速未打开。IC 卡灯：指示 IC 卡情况――插入 IC 卡时，IC 卡灯点亮绿色 1.5 秒钟。自 IC卡取冷量费用时，IC 卡灯点亮红色 1.5 秒――不提倡此时从控制器拔取 IC 卡。而后，点亮绿色 1.5 秒说明取冷量费用成功，熄灭 1.5 秒说明 IC 卡非法或本次取冷量费用失败。再后，IC 卡灯熄灭说明您可以放心使用；一直点亮黄色提示：您应该准备购买冷量了；一直点亮红色提示：IC 卡内没有冷量费用了，控制器将停机。控制方案RH－FCAIC 控制器利用调节三速风机的风速来调节温度，风速调节的示意图如图 2。风速调节的依据是室内温度与设定温度的差值，原理如图 3，粗线为提高风速曲线，细线为降低风速曲线。计费与管理风机盘管冷量计量收费共由四个部分组成。1． 钥匙卡当用户安装完风机盘管和 RH－FCAIC 风机盘管控制器并申请供冷时，工作人员持与风机盘管型号对应的钥匙卡插入用户的控制器，将相应数据一次性读入控制器。每个钥匙卡对应一种类型的风机盘管。钥匙卡中的数据包括设定工况下该型号的风机盘管在三档风速下的全热交换量 W01、W02、W03（单位是瓦）；可以使用的 IC 卡范围（每张 IC 卡有一个唯一的序列号）。△t ℃( 0 , 停 ) 低速 中速 高速 风速642图 3 温度差值与风速的关系控制器回风三速风机图 2 风速调节2． IC 卡...
