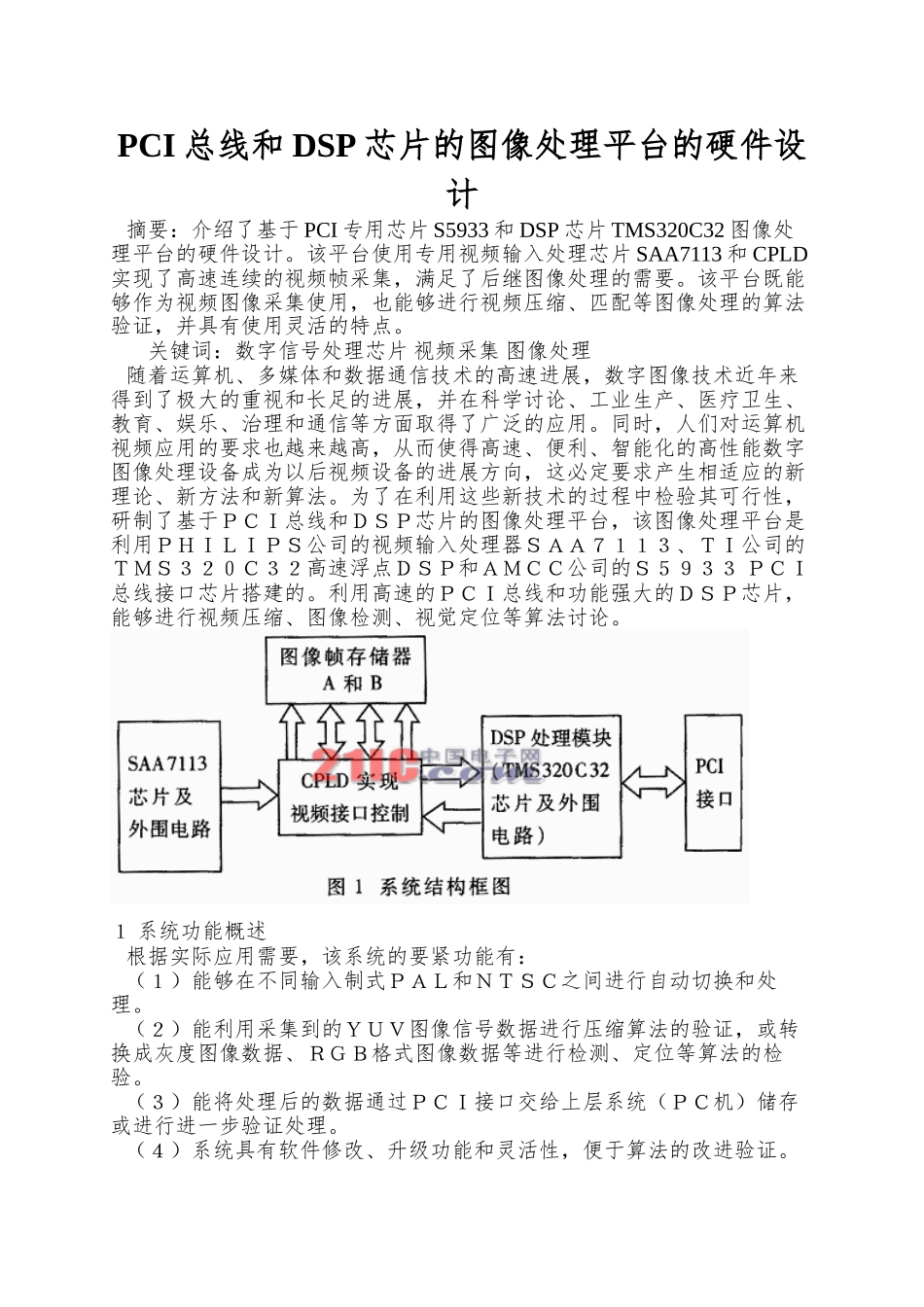

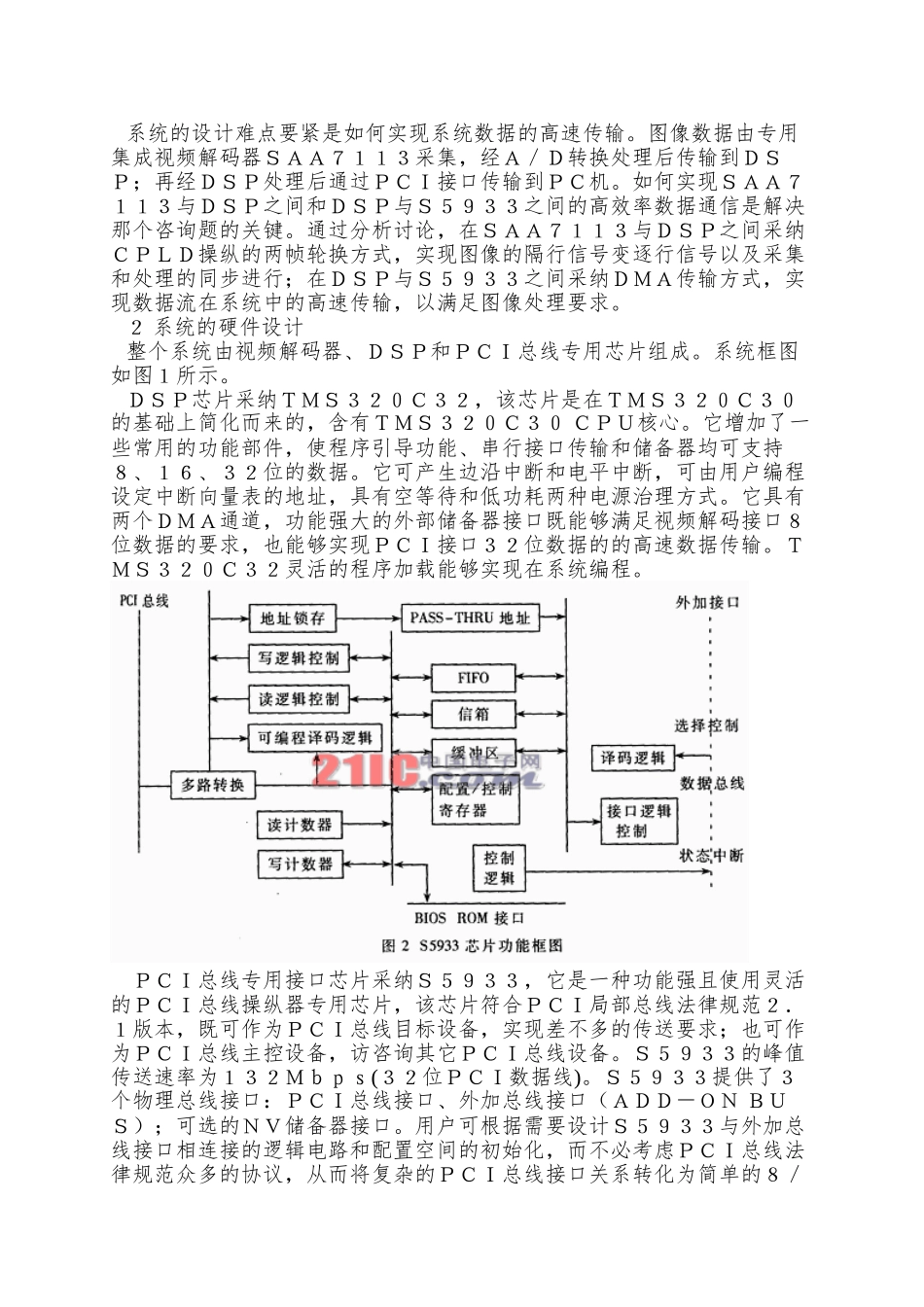

PCI 总线和 DSP 芯片的图像处理平台的硬件设计摘要：介绍了基于 PCI 专用芯片 S5933 和 DSP 芯片 TMS320C32 图像处理平台的硬件设计。该平台使用专用视频输入处理芯片 SAA7113 和 CPLD实现了高速连续的视频帧采集，满足了后继图像处理的需要。该平台既能够作为视频图像采集使用，也能够进行视频压缩、匹配等图像处理的算法验证，并具有使用灵活的特点。 关键词：数字信号处理芯片 视频采集 图像处理随着运算机、多媒体和数据通信技术的高速进展，数字图像技术近年来得到了极大的重视和长足的进展，并在科学讨论、工业生产、医疗卫生、教育、娱乐、治理和通信等方面取得了广泛的应用。同时，人们对运算机视频应用的要求也越来越高，从而使得高速、便利、智能化的高性能数字图像处理设备成为以后视频设备的进展方向，这必定要求产生相适应的新理论、新方法和新算法。为了在利用这些新技术的过程中检验其可行性，研制了基于ＰＣＩ总线和ＤＳＰ芯片的图像处理平台，该图像处理平台是利用ＰＨＩＬＩＰＳ公司的视频输入处理器ＳＡＡ７１１３、ＴＩ公司的ＴＭＳ３２０Ｃ３２高速浮点ＤＳＰ和ＡＭＣＣ公司的Ｓ５９３３ ＰＣＩ总线接口芯片搭建的。利用高速的ＰＣＩ总线和功能强大的ＤＳＰ芯片，能够进行视频压缩、图像检测、视觉定位等算法讨论。１ 系统功能概述根据实际应用需要，该系统的要紧功能有：（１）能够在不同输入制式ＰＡＬ和ＮＴＳＣ之间进行自动切换和处理。（２）能利用采集到的ＹＵＶ图像信号数据进行压缩算法的验证，或转换成灰度图像数据、ＲＧＢ格式图像数据等进行检测、定位等算法的检验。（３）能将处理后的数据通过ＰＣＩ接口交给上层系统（ＰＣ机）储存或进行进一步验证处理。（４）系统具有软件修改、升级功能和灵活性，便于算法的改进验证。系统的设计难点要紧是如何实现系统数据的高速传输。图像数据由专用集成视频解码器ＳＡＡ７１１３采集，经Ａ／Ｄ转换处理后传输到ＤＳＰ；再经ＤＳＰ处理后通过ＰＣＩ接口传输到ＰＣ机。如何实现ＳＡＡ７１１３与ＤＳＰ之间和ＤＳＰ与Ｓ５９３３之间的高效率数据通信是解决那个咨询题的关键。通过分析讨论，在ＳＡＡ７１１３与ＤＳＰ之间采纳ＣＰＬＤ操纵的两帧轮换方式，实现图像的隔行信号变逐行信号以及采集和处理的同步进行；在ＤＳＰ与Ｓ５９３３之间采纳ＤＭＡ传输方式，实现数据流在系统中的高速传输，以满足图像处理要求。２ 系统的硬件设计整个系统由视频解码器...
