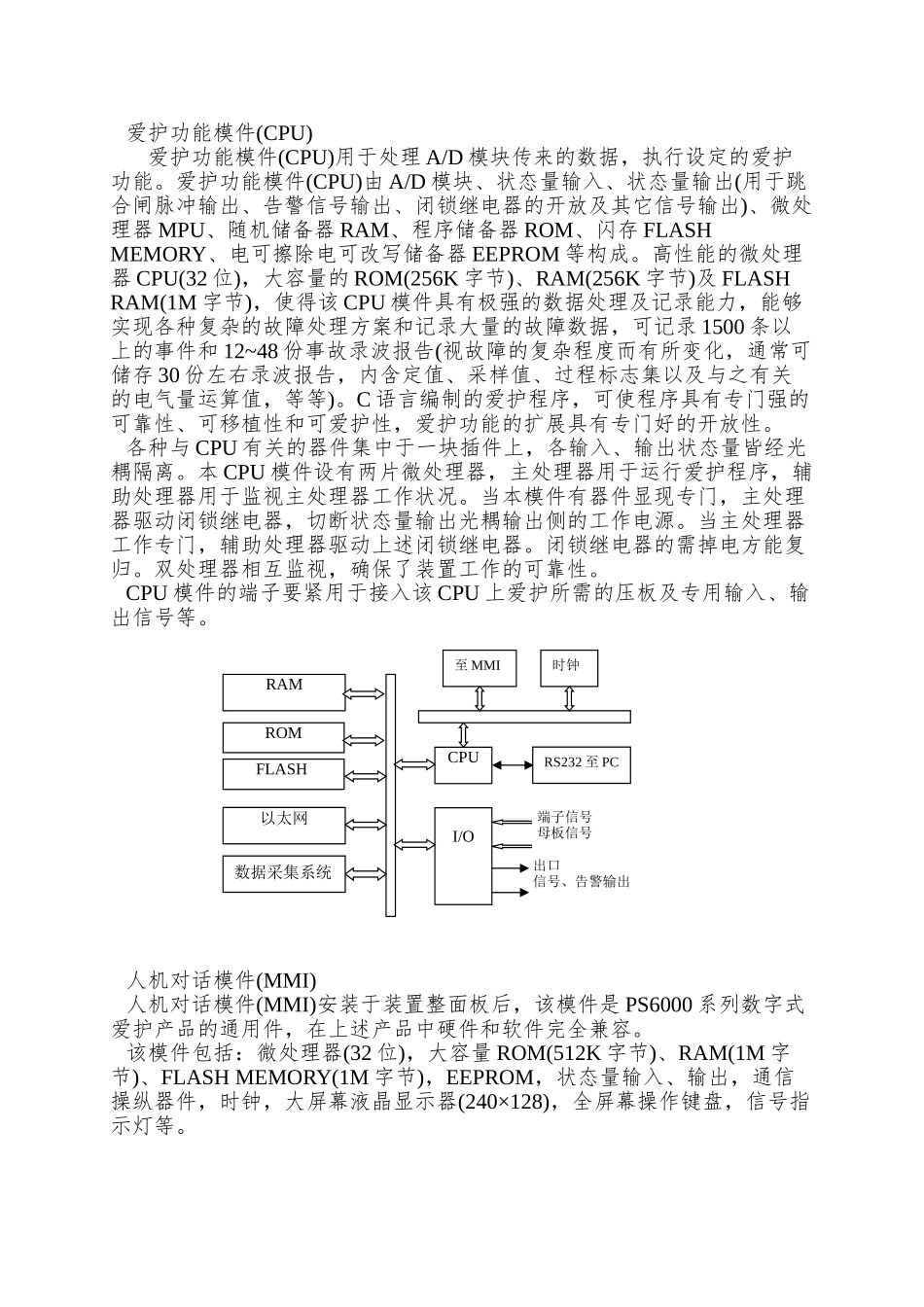

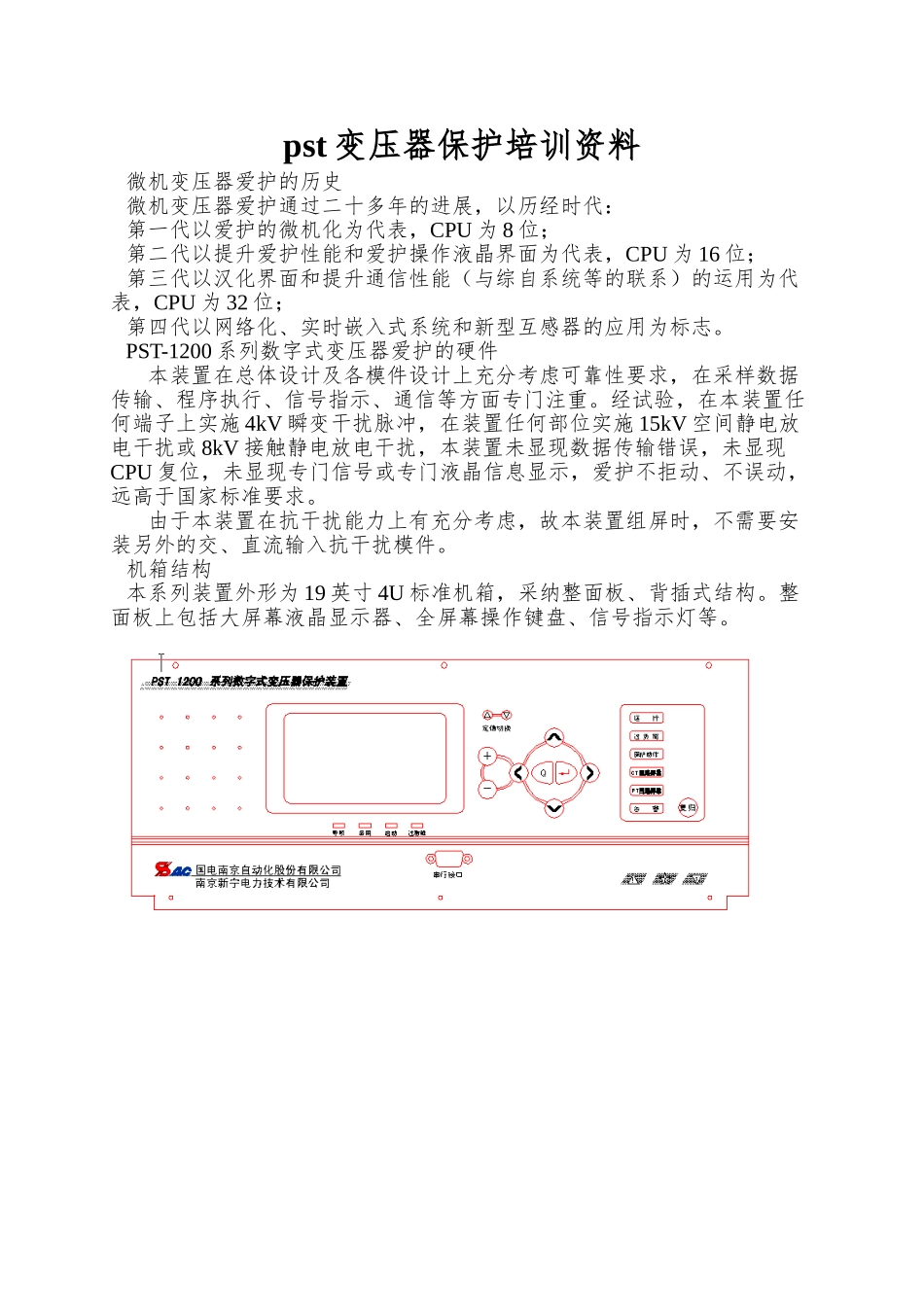

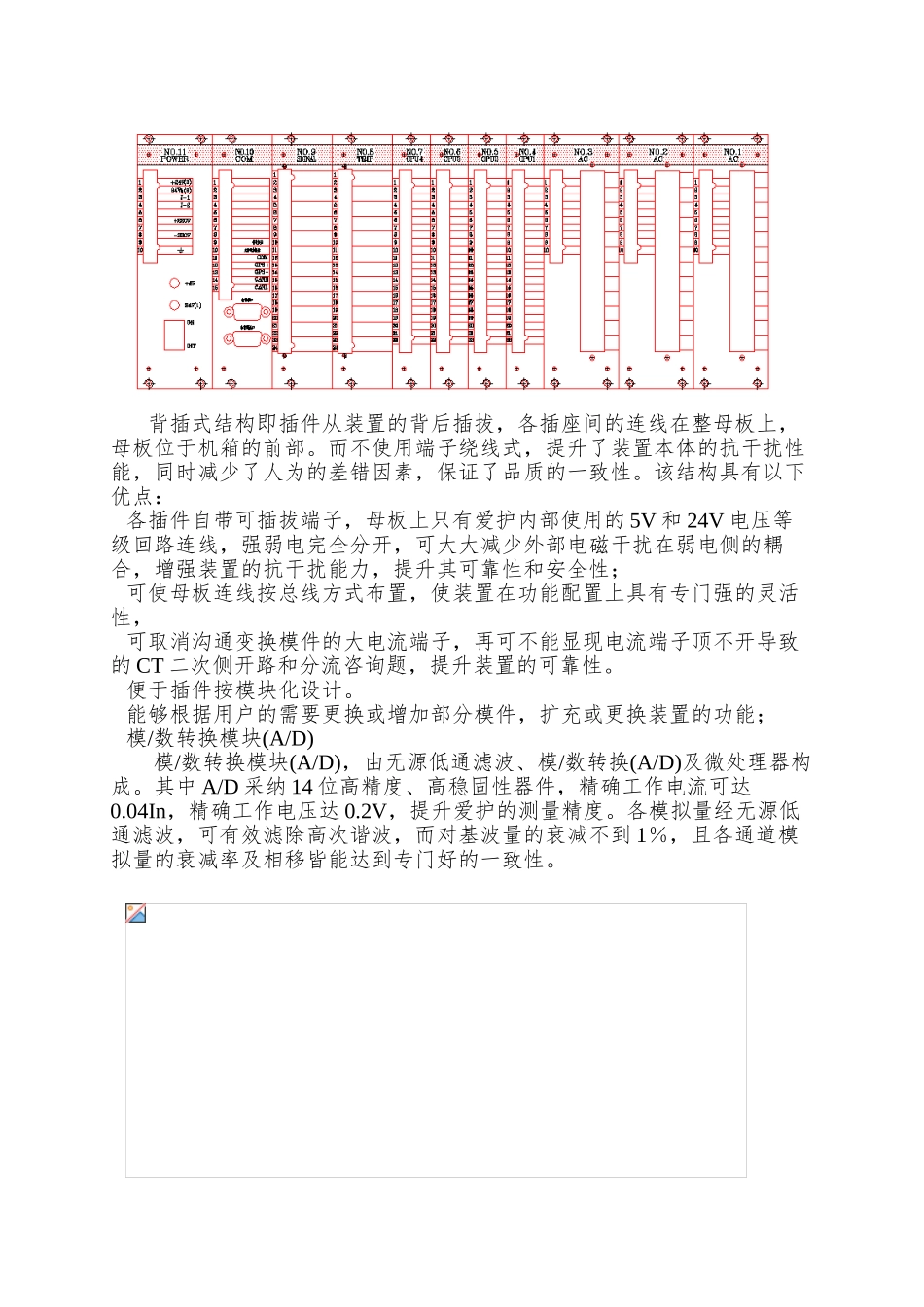

pst 变压器保护培训资料微机变压器爱护的历史微机变压器爱护通过二十多年的进展，以历经时代：第一代以爱护的微机化为代表，CPU 为 8 位；第二代以提升爱护性能和爱护操作液晶界面为代表，CPU 为 16 位；第三代以汉化界面和提升通信性能（与综自系统等的联系）的运用为代表，CPU 为 32 位；第四代以网络化、实时嵌入式系统和新型互感器的应用为标志。PST-1200 系列数字式变压器爱护的硬件 本装置在总体设计及各模件设计上充分考虑可靠性要求，在采样数据传输、程序执行、信号指示、通信等方面专门注重。经试验，在本装置任何端子上实施 4kV 瞬变干扰脉冲，在装置任何部位实施 15kV 空间静电放电干扰或 8kV 接触静电放电干扰，本装置未显现数据传输错误，未显现CPU 复位，未显现专门信号或专门液晶信息显示，爱护不拒动、不误动，远高于国家标准要求。 由于本装置在抗干扰能力上有充分考虑，故本装置组屏时，不需要安装另外的交、直流输入抗干扰模件。机箱结构本系列装置外形为 19 英寸 4U 标准机箱，采纳整面板、背插式结构。整面板上包括大屏幕液晶显示器、全屏幕操作键盘、信号指示灯等。 背插式结构即插件从装置的背后插拔，各插座间的连线在整母板上，母板位于机箱的前部。而不使用端子绕线式，提升了装置本体的抗干扰性能，同时减少了人为的差错因素，保证了品质的一致性。该结构具有以下优点：各插件自带可插拔端子，母板上只有爱护内部使用的 5V 和 24V 电压等级回路连线，强弱电完全分开，可大大减少外部电磁干扰在弱电侧的耦合，增强装置的抗干扰能力，提升其可靠性和安全性；可使母板连线按总线方式布置，使装置在功能配置上具有专门强的灵活性，可取消沟通变换模件的大电流端子，再可不能显现电流端子顶不开导致的 CT 二次侧开路和分流咨询题，提升装置的可靠性。便于插件按模块化设计。能够根据用户的需要更换或增加部分模件，扩充或更换装置的功能； 模/数转换模块(A/D) 模/数转换模块(A/D)，由无源低通滤波、模/数转换(A/D)及微处理器构成。其中 A/D 采纳 14 位高精度、高稳固性器件，精确工作电流可达0.04In，精确工作电压达 0.2V，提升爱护的测量精度。各模拟量经无源低通滤波，可有效滤除高次谐波，而对基波量的衰减不到 1％，且各通道模拟量的衰减率及相移皆能达到专门好的一致性。爱护功能模件(CPU) 爱护功能模件(CPU)用于处理 A/D 模块传来的数据，执行设定的爱护功能。爱护功能模...
