qu80钢轨铺设安装工程监控方案

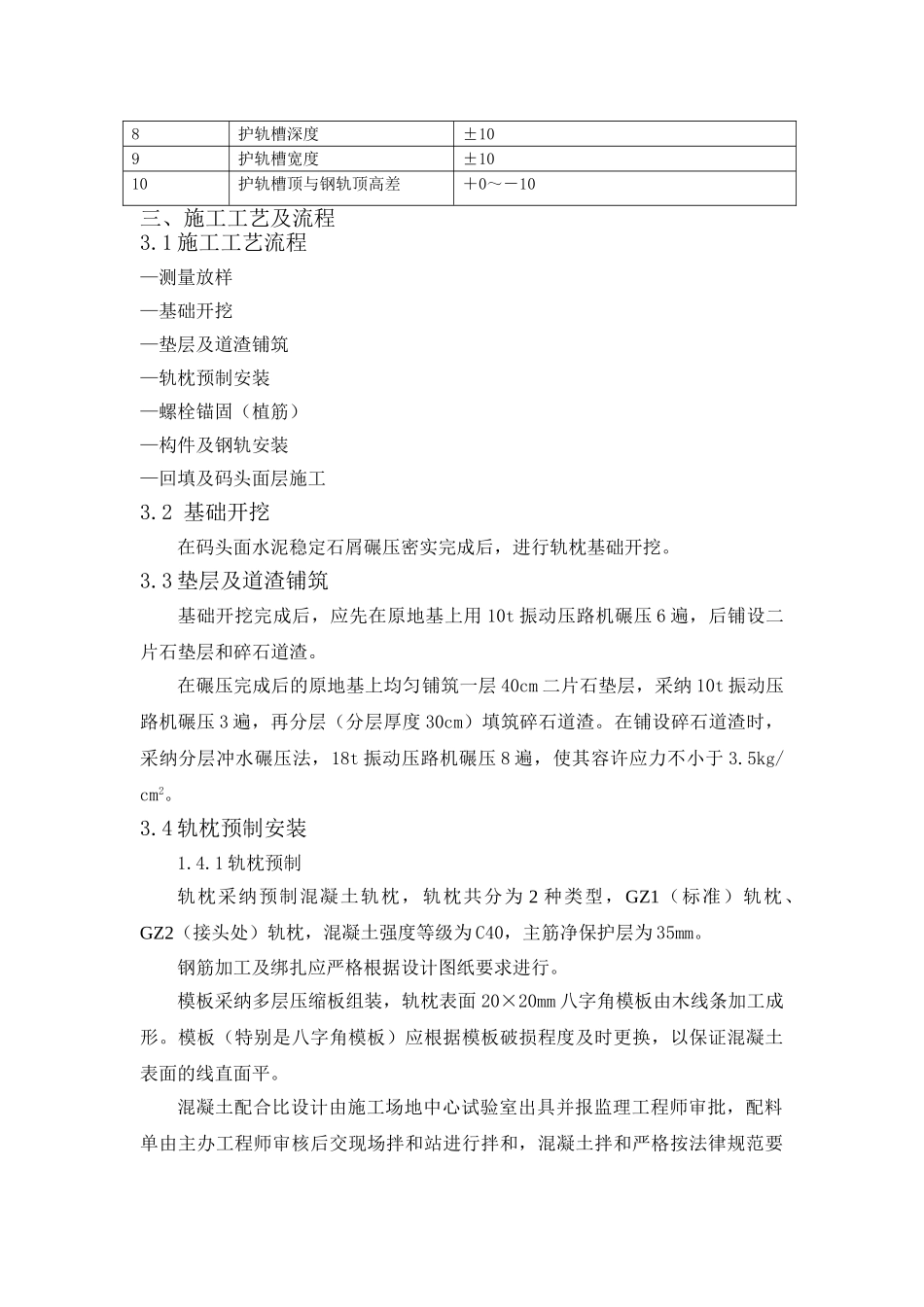

QU80 轨道安装施工方案一、编制依据1、广州****区一期工程图纸 01S135-SG-104-0、01S135-SG-105-0、01S135-SG-106-0 及相关图纸；2、 广州****区一期工程 1#、2#泊位码头水工结构工程施工组织总设计；3、《港口工程质量检验评定标准》（JTJ221-98）。二、工程概况广州****区一期 1#、2#泊位码头结构工程 QU80 钢轨设在 1#泊位码头 30m跨门机前后轨之间，共计 1 条。设计预制安装钢筋混凝土枕轨 690 根，铺设QU80 钢轨 345m。轨枕基础采纳 40cm 二片石及 80cm 碎石道渣。注：QU80 标准轨长由设计 12.5m 更改为 12.0m，轨枕安装顺序、数量及轨道斜接头处详图请参照 QU80 钢轨（调整及补充）图纸（附后）。轨道工程量及材料用量表(调整)编号构件名称规格数量备注1二片石垫层700 m32碎石道渣0.5～3cm980 m33轨枕详见各相关图纸690 根其中 GZ1 轨枕 661 根，GZ2轨枕 29 根4QU80 钢轨345m其 中12.0m钢 轨28根，8.772m 钢轨 1 根5硫磺水泥砂浆1.21 m3设计值6沥青砂浆10.18 m3设计值7细石混凝土垫层C203.4m3注：表中硫磺水泥砂浆、沥青砂浆应严格按施工场地中心实验室出具的配合比进行计量拌合。检验标准：序号项目允许偏差（mm）1轨道中心线52轨道轨距±53轨顶标高±54同一截面两轨高差105轨道纵向倾斜（每 10m）106轨道接头表面高差17伸缩缝间隙±18护轨槽深度±109护轨槽宽度±1010护轨槽顶与钢轨顶高差＋0～－10三、施工工艺及流程3.1 施工工艺流程—测量放样—基础开挖—垫层及道渣铺筑—轨枕预制安装—螺栓锚固（植筋）—构件及钢轨安装—回填及码头面层施工3.2 基础开挖在码头面水泥稳定石屑碾压密实完成后，进行轨枕基础开挖。3.3 垫层及道渣铺筑基础开挖完成后，应先在原地基上用 10t 振动压路机碾压 6 遍，后铺设二片石垫层和碎石道渣。在碾压完成后的原地基上均匀铺筑一层 40cm 二片石垫层，采纳 10t 振动压路机碾压 3 遍，再分层（分层厚度 30cm）填筑碎石道渣。在铺设碎石道渣时，采纳分层冲水碾压法，18t 振动压路机碾压 8 遍，使其容许应力不小于 3.5kg/cm2。3.4 轨枕预制安装1.4.1 轨枕预制轨枕采纳预制混凝土轨枕，轨枕共分为 2 种类型，GZ1（标准）轨枕、GZ2（接头处）轨枕，混凝土强度等级为 C40，主筋净保护层为 35mm。钢筋加工及绑扎应严格根据设计图纸要求进行。模板采纳多层压缩板组装，轨枕表面 20×20mm 八字角模板由木线条加工成形。模板（特别是八字角...
