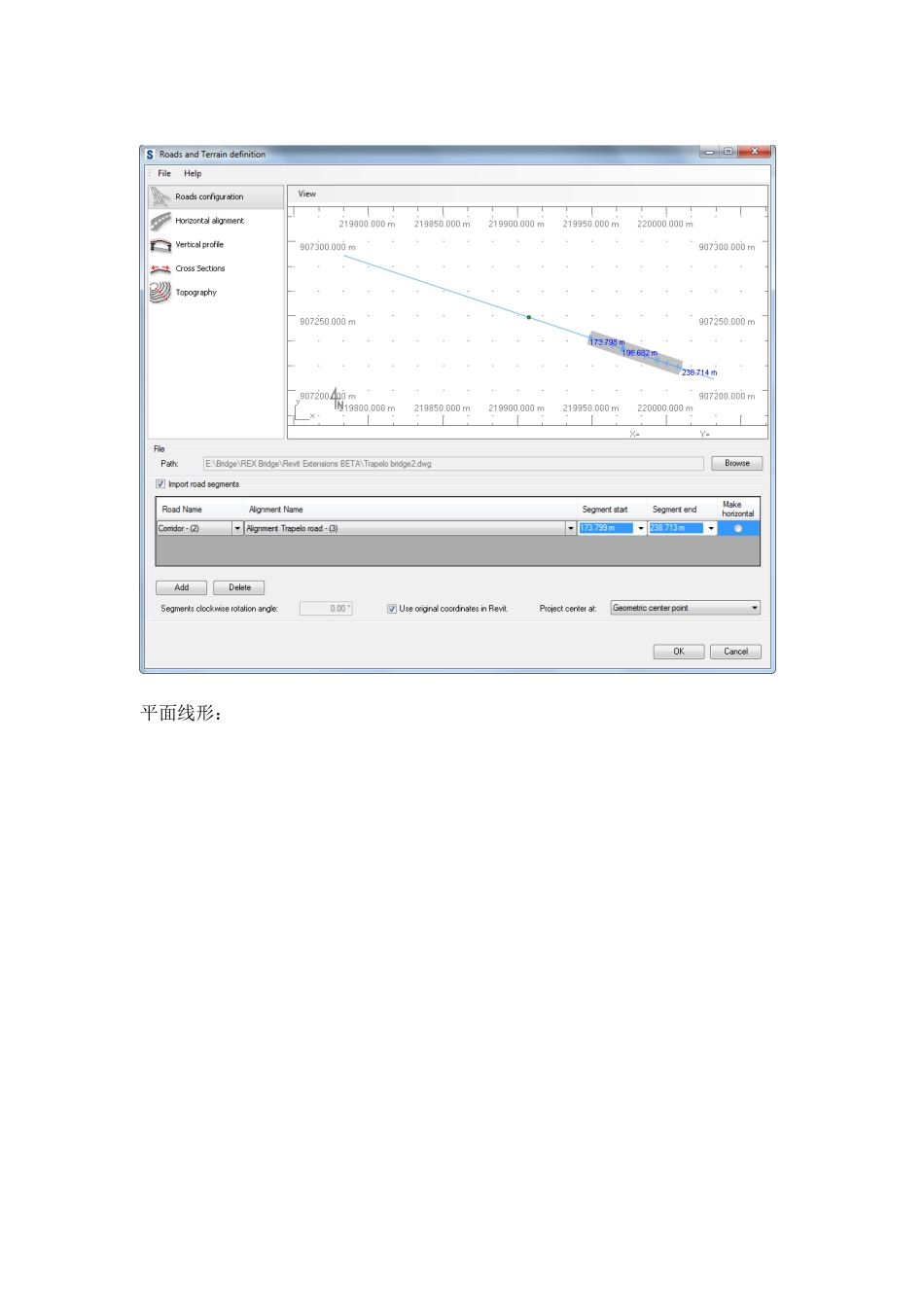

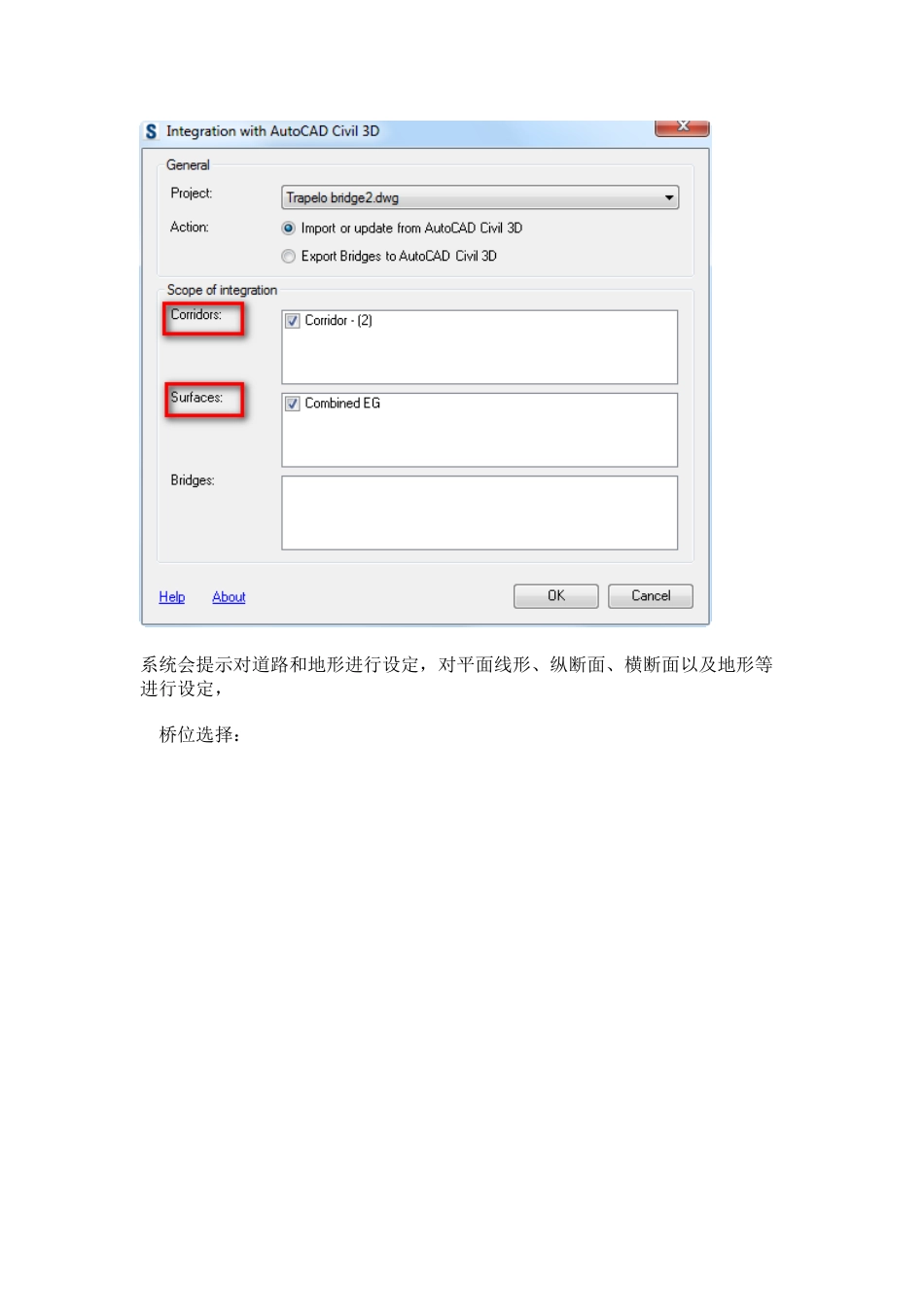

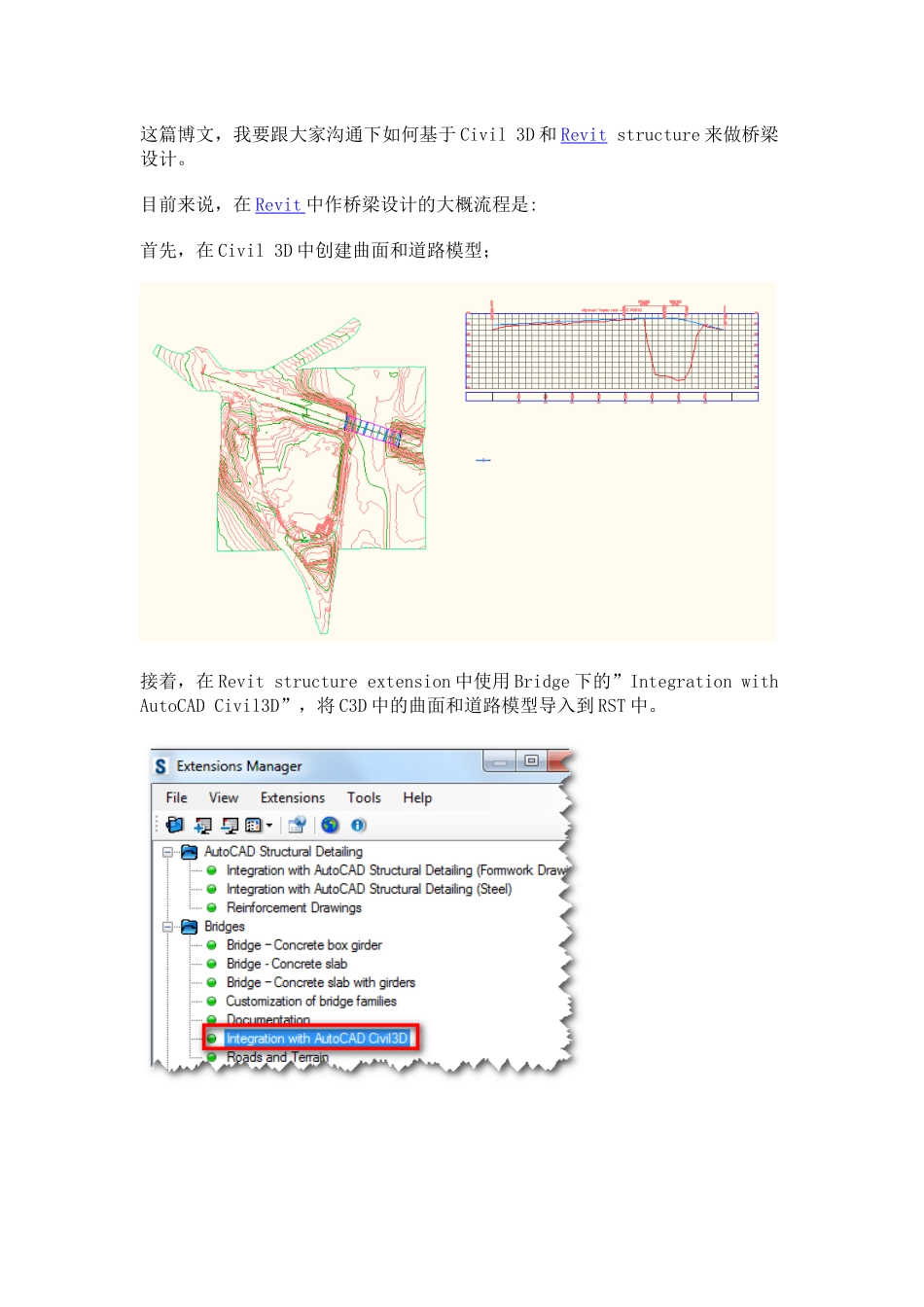

这篇博文，我要跟大家沟通下如何基于 Civil 3D 和 Revit structure 来做桥梁设计。目前来说，在 Revit 中作桥梁设计的大概流程是:首先，在 Civil 3D 中创建曲面和道路模型；接着，在 Revit structure extension 中使用 Bridge 下的”Integration with AutoCAD Civil3D”，将 C3D 中的曲面和道路模型导入到 RST 中。系统会提示对道路和地形进行设定，对平面线形、纵断面、横断面以及地形等进行设定， 桥位选择： 平面线形：纵断面设计：横断面设计：地形设计：依据上述设定，在 Revit 中创建出地形和桥位 mass 模型，选中道路模型，选择扩展包中的 bridge – Concrete bridge girder，创建梁式桥，当然，也可以选择其他来创建板式桥以及板式梁桥。对桥梁进行上部和下部结构（桥跨结构、支座、桥墩台、桥面、、栏杆等）进行设定，设定好之后，还可以对整个桥梁模型进行验证，假如验证通过，即可生成桥梁模型。
