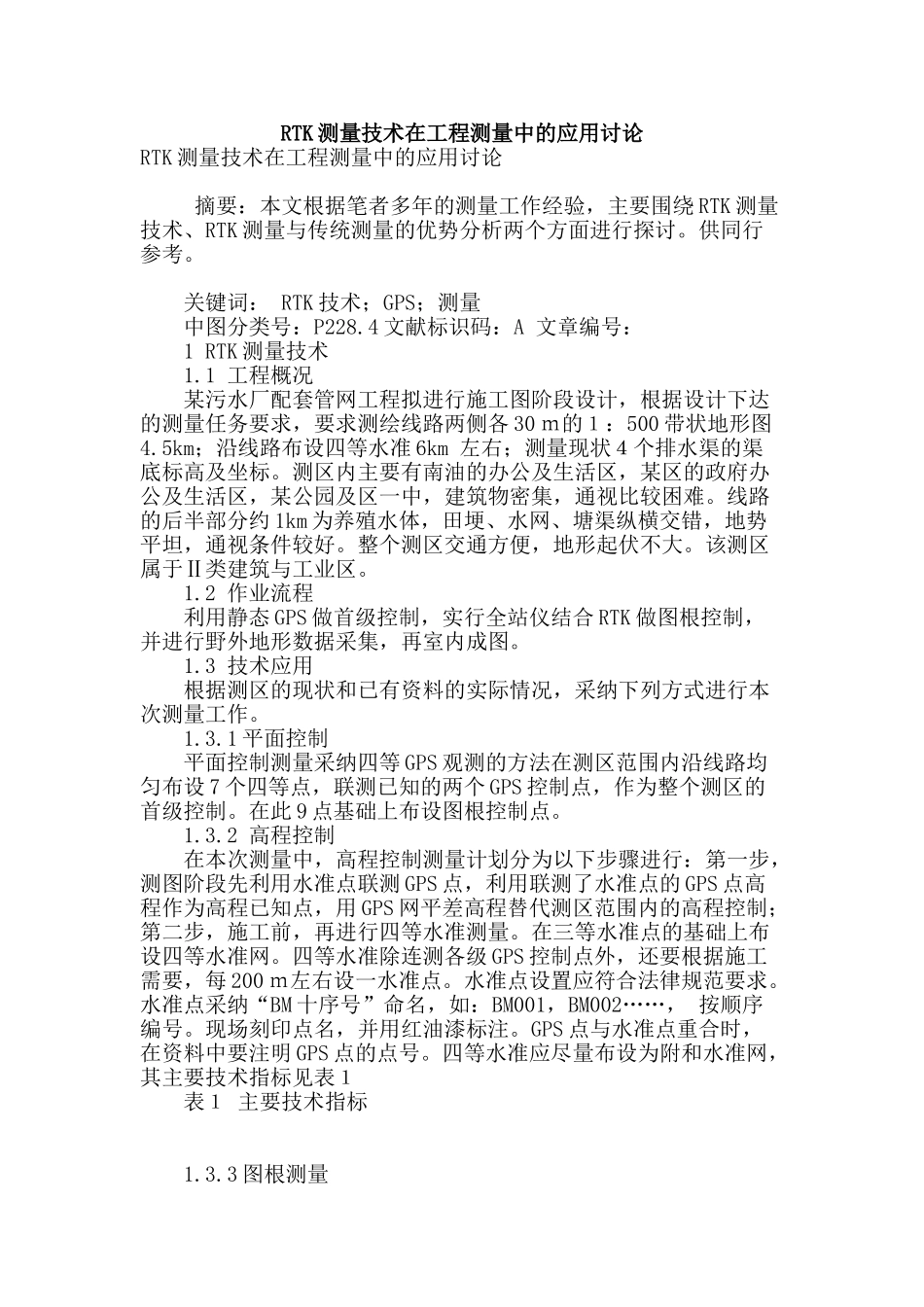

rtk测量技术在工程测量中的应用研究

RTK 测量技术在工程测量中的应用讨论RTK 测量技术在工程测量中的应用讨论 摘要：本文根据笔者多年的测量工作经验，主要围绕 RTK 测量技术、RTK 测量与传统测量的优势分析两个方面进行探讨。供同行参考。 关键词： RTK 技术；GPS；测量 中图分类号：P228.4 文献标识码：A 文章编号： 1 RTK 测量技术 1.1 工程概况 某污水厂配套管网工程拟进行施工图阶段设计，根据设计下达的测量任务要求，要求测绘线路两侧各 30 ｍ的１：500 带状地形图4.5km；沿线路布设四等水准 6km 左右；测量现状４个排水渠的渠底标高及坐标。测区内主要有南油的办公及生活区，某区的政府办公及生活区，某公园及区一中，建筑物密集，通视比较困难。线路的后半部分约 1km 为养殖水体，田埂、水网、塘渠纵横交错，地势平坦，通视条件较好。整个测区交通方便，地形起伏不大。该测区属于Ⅱ类建筑与工业区。 1.2 作业流程 利用静态 GPS 做首级控制，实行全站仪结合 RTK 做图根控制，并进行野外地形数据采集，再室内成图。 1.3 技术应用 根据测区的现状和已有资料的实际情况，采纳下列方式进行本次测量工作。 1.3.1 平面控制 平面控制测量采纳四等 GPS 观测的方法在测区范围内沿线路均匀布设 7 个四等点，联测已知的两个 GPS 控制点，作为整个测区的首级控制。在此 9 点基础上布设图根控制点。 1.3.2 高程控制 在本次测量中，高程控制测量计划分为以下步骤进行：第一步，测图阶段先利用水准点联测 GPS 点，利用联测了水准点的 GPS 点高程作为高程已知点，用 GPS 网平差高程替代测区范围内的高程控制；第二步，施工前，再进行四等水准测量。在三等水准点的基础上布设四等水准网。四等水准除连测各级 GPS 控制点外，还要根据施工需要，每 200 ｍ左右设一水准点。水准点设置应符合法律规范要求。水准点采纳“BM 十序号”命名，如：BM001，BM002……， 按顺序编号。现场刻印点名，并用红油漆标注。GPS 点与水准点重合时，在资料中要注明 GPS 点的点号。四等水准应尽量布设为附和水准网，其主要技术指标见表１ 表１ 主要技术指标 1.3.3 图根测量 根据需要，利用 RTK 做图根控制点。要求图根点之间至少有一个通视方向，具体作业要求如下：（1） RTK 平面控制点坐标的测定：① RTK 控制点平面坐标测量时，流动站采集卫星观测数据，并通过数据链接收来自参考站的数据，在系统内组成差分观测值进行实时处理，通过...
