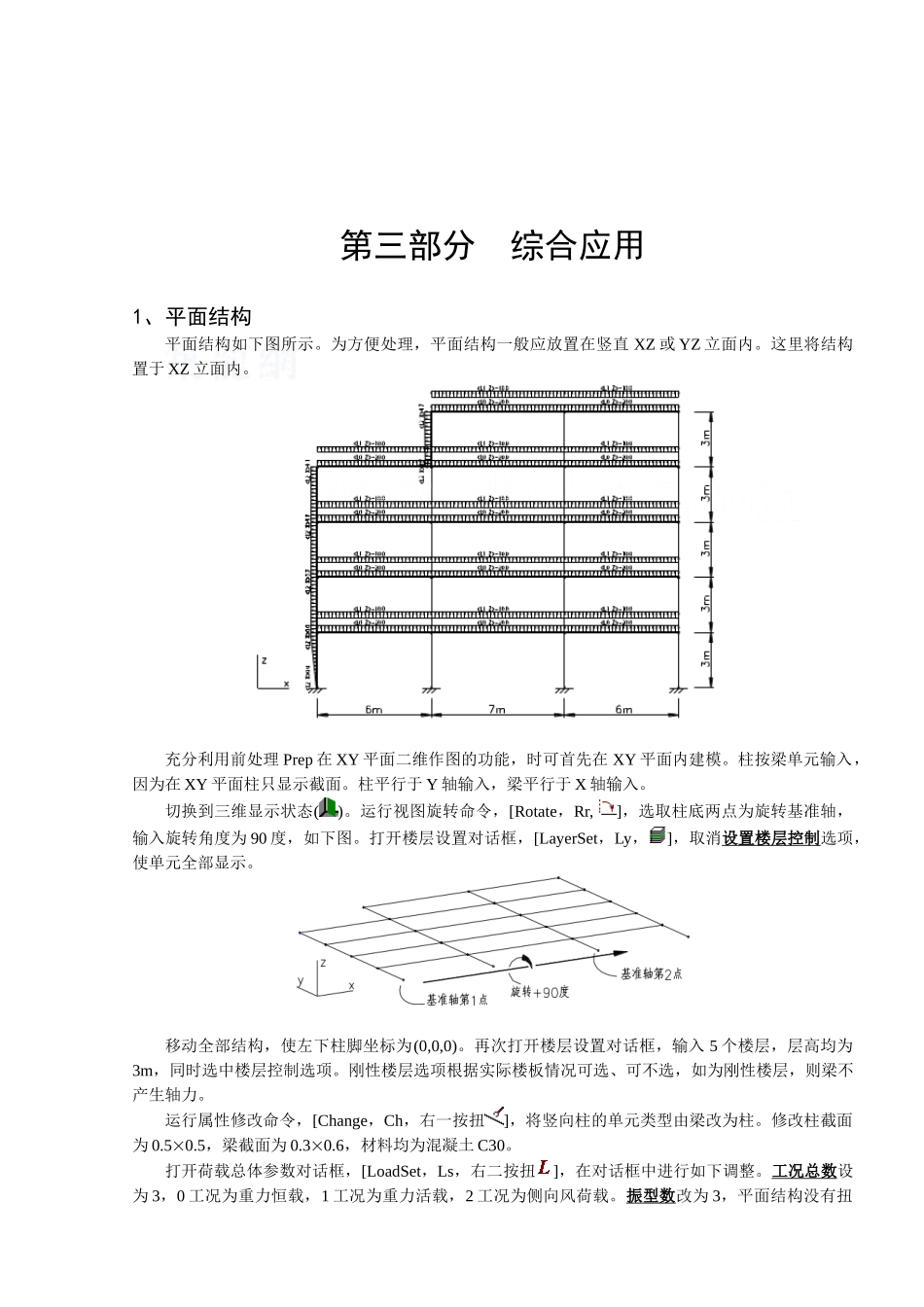

第三部分 综合应用1、平面结构平面结构如下图所示。为方便处理，平面结构一般应放置在竖直 XZ 或 YZ 立面内。这里将结构置于 XZ 立面内。充分利用前处理 Prep 在 XY 平面二维作图的功能，时可首先在 XY 平面内建模。柱按梁单元输入，因为在 XY 平面柱只显示截面。柱平行于 Y 轴输入，梁平行于 X 轴输入。切换到三维显示状态()。运行视图旋转命令，[Rotate，Rr, ]，选取柱底两点为旋转基准轴，输入旋转角度为 90 度，如下图。打开楼层设置对话框，[LayerSet，Ly，]，取消设置楼层控制选项，使单元全部显示。移动全部结构，使左下柱脚坐标为(0,0,0)。再次打开楼层设置对话框，输入 5 个楼层，层高均为3m，同时选中楼层控制选项。刚性楼层选项根据实际楼板情况可选、可不选，如为刚性楼层，则梁不产生轴力。运行属性修改命令，[Change，Ch，右一按扭]，将竖向柱的单元类型由梁改为柱。修改柱截面为 0.50.5，梁截面为 0.30.6，材料均为混凝土 C30。打开荷载总体参数对话框，[LoadSet，Ls，右二按扭]，在对话框中进行如下调整。工况总数设为 3，0 工况为重力恒载，1 工况为重力活载，2 工况为侧向风荷载。振型数改为 3，平面结构没有扭转振型和侧向振型，振型数可为三维结构的 1/3。动力反应谱组合框中的计算方向数设为 1，并确认反应谱方向与 X 轴夹角 为 0，表示计算 X 向地震作用。对话框中其它参数根据实际情况调整。按实际情况添加梁上荷载，注意荷载方向是 Z，荷载数值为负值，表示重力方向为 Z 轴负方向。下面导算侧向风荷载。首先，打开风荷载参数设置对话框，[LoadWindSet，Lws，右二按扭]。基本参数组合框内的方向数改为 1。在风荷载方向设置组合框内，将与 X 轴夹角 设为 0，所属工况选 2。在结构轮廓尺寸组合框内，Y 向宽度 栏内输入一个比 X 向宽度 大的数值，使程序按简化方法推断基本周期时根据 X 向宽度推断。在这里 X 向宽度为 19，可输入 Y 向宽度为 30。其它参数根据实际情况调整。然后，运行风荷载 - 单元加载 命令，[WindElemh，We，特别荷载/C 风荷载-单元加载，右二按扭]，选择左侧边柱，结束选择后，将弹出对话框设置参数。体型系数栏内输入合适的体型系数，在单元宽度栏内输入平面框架的侧向受风宽度，一般对于中跨为两榀框架的间距，边跨为间距的一半，在这里可设为 6.5m。点确定退出对话框后，侧边风荷载作为单元荷载作用于侧边柱上。在图形参数对...
