WATER水环境模型系统网格化操作说明

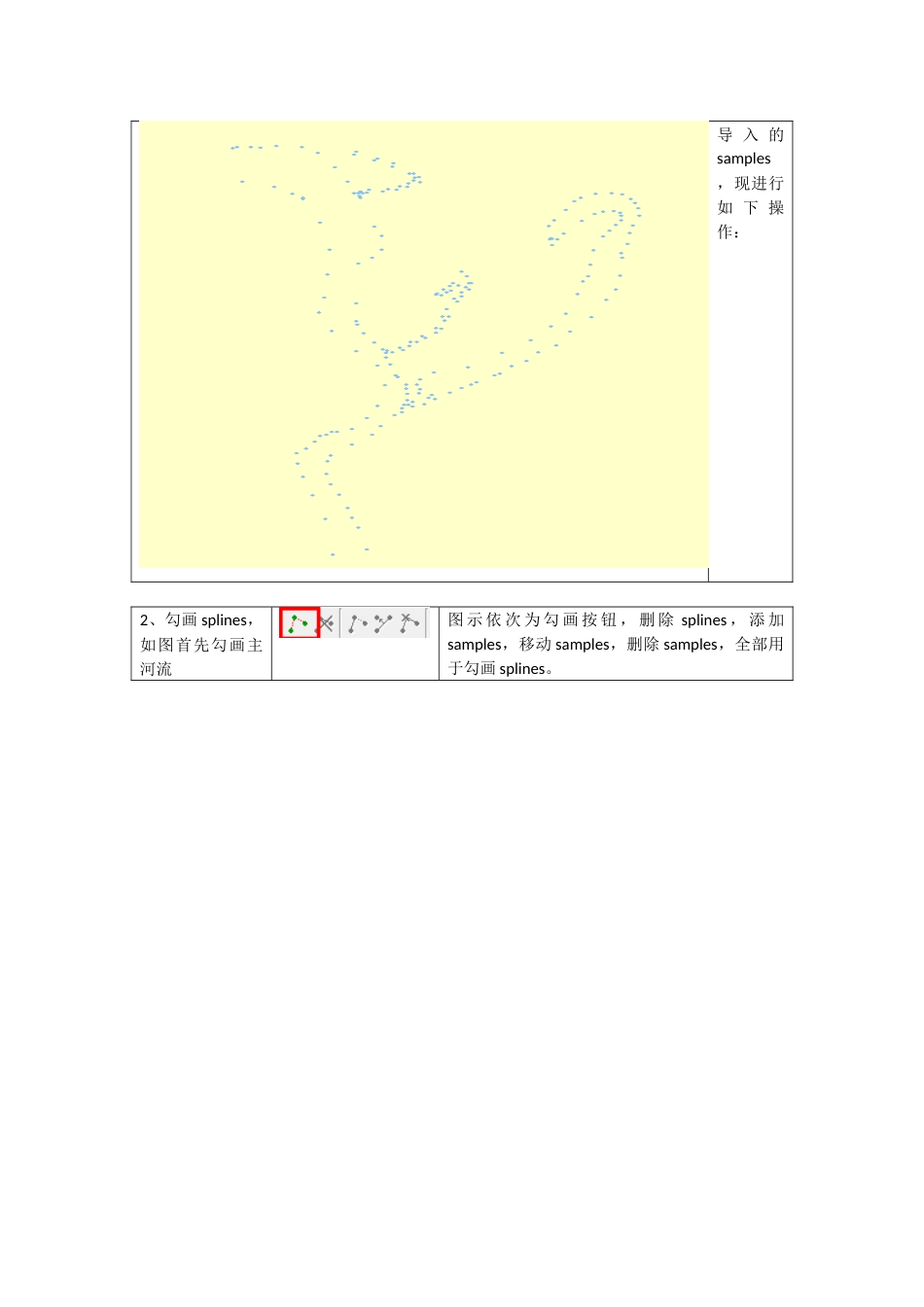

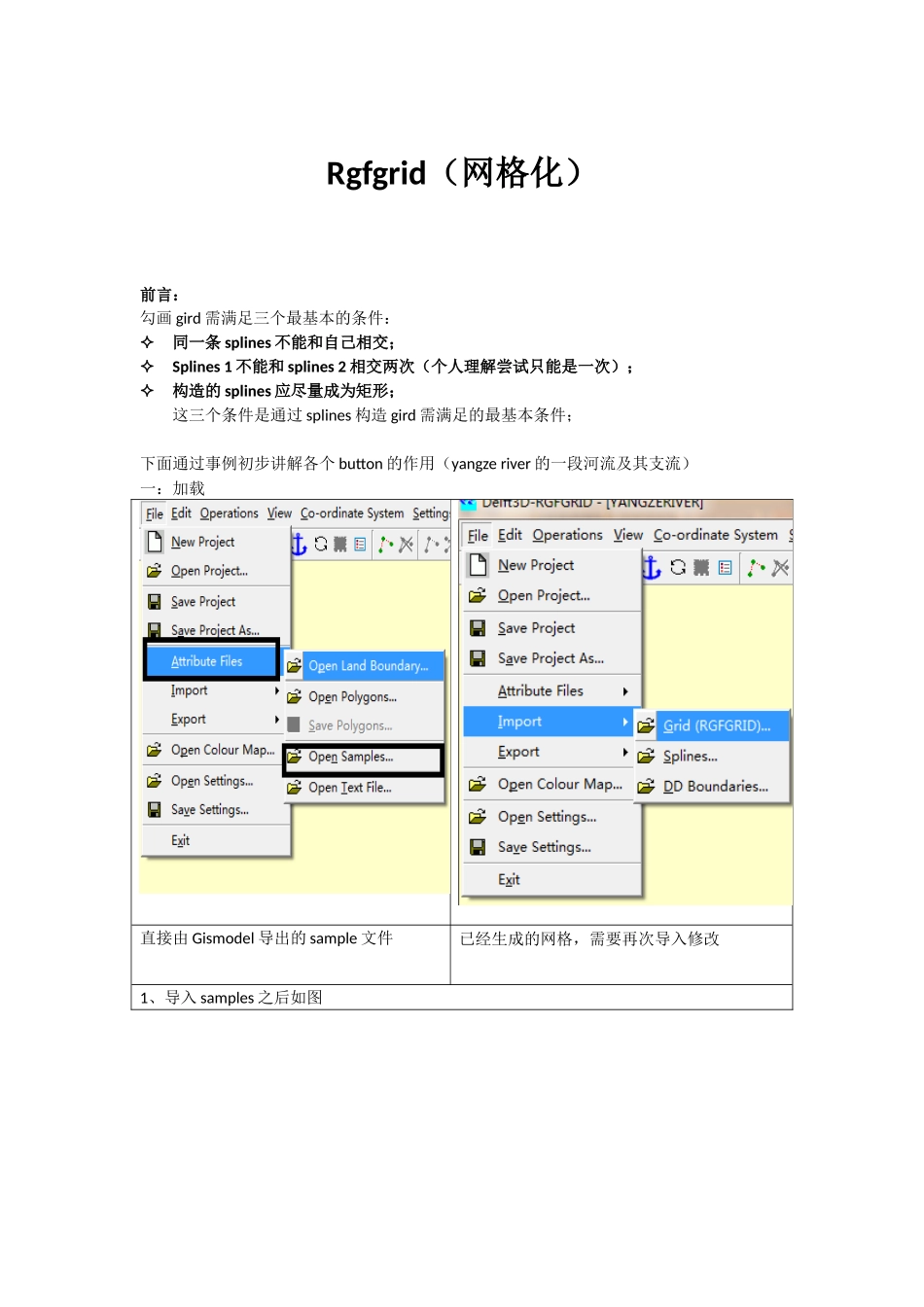

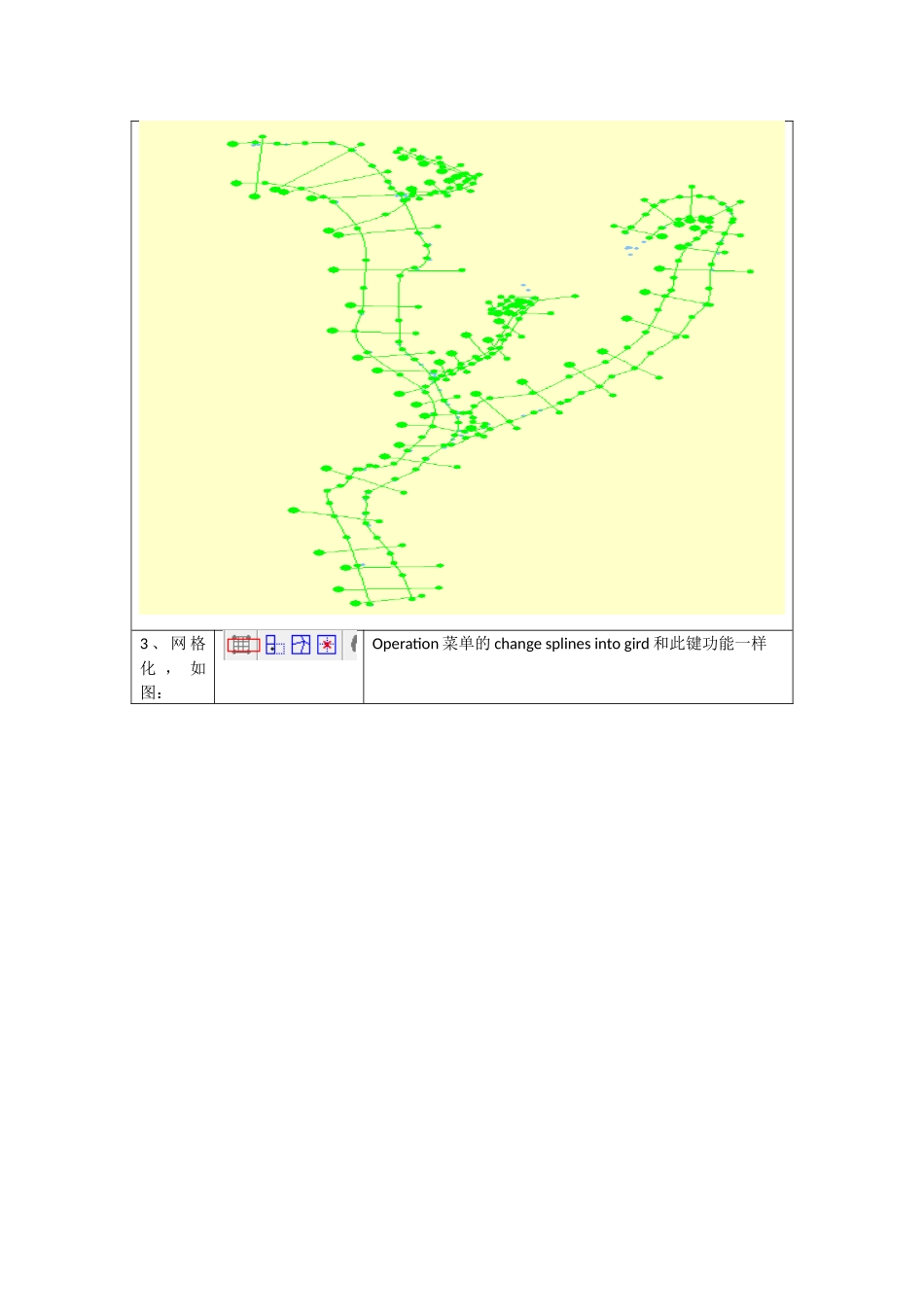

Rgfgrid（网格化）前言：勾画 gird 需满足三个最基本的条件：同一条 splines 不能和自己相交；Splines 1 不能和 splines 2 相交两次（个人理解尝试只能是一次）；构造的 splines 应尽量成为矩形；这三个条件是通过 splines 构造 gird 需满足的最基本条件；下面通过事例初步讲解各个 button 的作用（yangze river 的一段河流及其支流）一：加载直接由 Gismodel 导出的 sample 文件已经生成的网格，需要再次导入修改1、导入 samples 之后如图导 入 的samples，现进行如 下 操作：2、勾画 splines，如图首先勾画主河流图 示 依 次 为 勾 画 按 钮 ， 删 除 splines ， 添 加samples，移动 samples，删除 samples，全部用于勾画 splines。3 、 网 格化 ， 如图：Operation 菜单的 change splines into gird 和此键功能一样注意：支流的勾画 splines 需满足以下条件：支流的 splines 线必须穿过主干流的 splines，或者说这四条 splines 必须构成一个四边形；这时还可能有部分网格点相交或其他的情况，我们可以通过网格编辑工具修改：具体修改详见 gird 修改专栏Delft3d 软件的一大特性就是用最少的 splines 生成网格，所以我们一般生成网格之后还需要加密，加密之后如图所示。局部加密和变疏提示：最初绘制 splines 越详细，生成的网格越精细，之后需要的修改也就越少。去掉spLInes之后的网格View 视图菜单里可以设置显示的属性：只显示网格只显示 splines只显示 samplies显示 gird 或 splines 及其 indives 等诸多显示属性导出 gird导入 gisplowt 的结果图：（导出网格之后，可以通过 gisflow 导入网格文件）在 gisflow 设置好各项属性及条件之后导入 gisplot 如图：模拟分析结果截图展示：网格专栏Refine（加密）之后可能出现部分网格点相交的情况，这时调用网格点移动工具Move point and neighbours 就是移动点及其附近的点或线，自行调用尝试，网格工具的增加，删除工具主要用于多边形区域的网格化细化（边界太过于复杂就只能通过这些工具扩展网格）；删除区域网格（假如想删除一片网格，则使用 polygon）具体步骤：用 polygon 菜单勾画出需要删除的网格Delete 删除 gird（补充 polygon 不仅可以删除 gird，而且也可以删除 samples，splines等）网格正交性：通俗的个人理解就是让网格的 cosin 值无线趋近与 0；网格...
