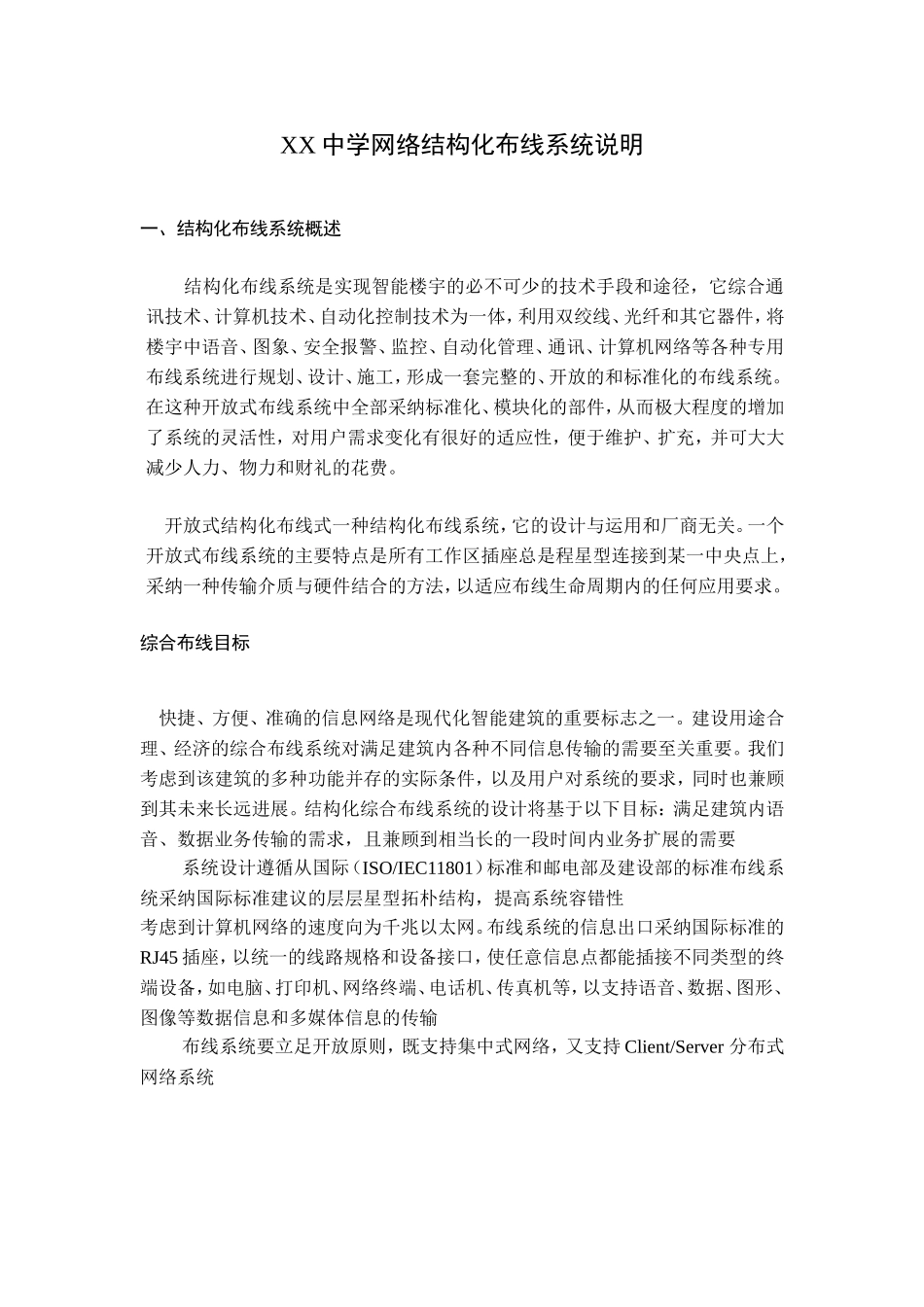

XX 中学网络结构化布线系统说明一、结构化布线系统概述 结构化布线系统是实现智能楼宇的必不可少的技术手段和途径，它综合通讯技术、计算机技术、自动化控制技术为一体，利用双绞线、光纤和其它器件，将楼宇中语音、图象、安全报警、监控、自动化管理、通讯、计算机网络等各种专用布线系统进行规划、设计、施工，形成一套完整的、开放的和标准化的布线系统。在这种开放式布线系统中全部采纳标准化、模块化的部件，从而极大程度的增加了系统的灵活性，对用户需求变化有很好的适应性，便于维护、扩充，并可大大减少人力、物力和财礼的花费。 开放式结构化布线式一种结构化布线系统，它的设计与运用和厂商无关。一个开放式布线系统的主要特点是所有工作区插座总是程星型连接到某一中央点上，采纳一种传输介质与硬件结合的方法，以适应布线生命周期内的任何应用要求。综合布线目标 快捷、方便、准确的信息网络是现代化智能建筑的重要标志之一。建设用途合理、经济的综合布线系统对满足建筑内各种不同信息传输的需要至关重要。我们考虑到该建筑的多种功能并存的实际条件，以及用户对系统的要求，同时也兼顾到其未来长远进展。结构化综合布线系统的设计将基于以下目标：满足建筑内语音、数据业务传输的需求，且兼顾到相当长的一段时间内业务扩展的需要系统设计遵循从国际（ISO/IEC11801）标准和邮电部及建设部的标准布线系统采纳国际标准建议的层层星型拓朴结构，提高系统容错性考虑到计算机网络的速度向为千兆以太网。布线系统的信息出口采纳国际标准的RJ45 插座，以统一的线路规格和设备接口，使任意信息点都能插接不同类型的终端设备，如电脑、打印机、网络终端、电话机、传真机等，以支持语音、数据、图形、图像等数据信息和多媒体信息的传输布线系统要立足开放原则，既支持集中式网络，又支持 Client/Server 分布式网络系统综合布线系统设计依据设计标准IEEE802．3 10-BASE-TIEEE802．3u Ethernet(100 BASE-T)EIA/TIA 568AISO 11801ANSI FDDI/TPDDI 100MbpsIEEE 802．3Z 千兆以太网安装与设计法律规范 中国建筑电气化设计法律规范 工业企业通信设计法律规范 中国工程建设标准化协会标准“建筑与建筑群综合布线系统工程设计法律规范”修订版 中国工程建设标准化协会标准“建筑与建筑群综合布线系统工程施工验收法律规范” 智能建筑设计标准（华东建筑设计院标准）安装与设计环境1．布线装置及线缆的工作环境温度：-5 摄氏度 ...
