[石化]大型设备吊装方案

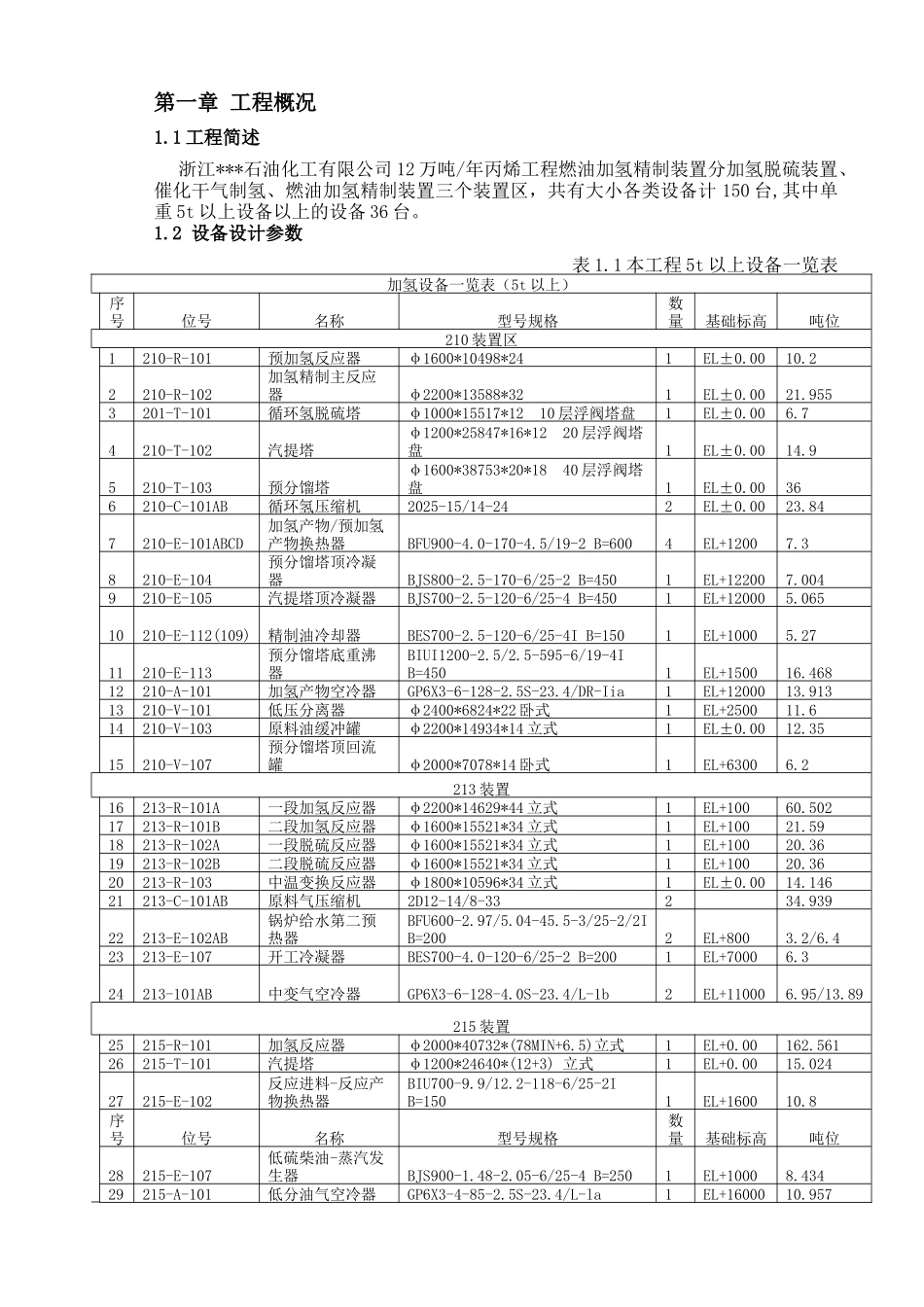

第一章 工程概况1.1 工程简述 浙江***石油化工有限公司 12 万吨/年丙烯工程燃油加氢精制装置分加氢脱硫装置、催化干气制氢、燃油加氢精制装置三个装置区，共有大小各类设备计 150 台,其中单重 5t 以上设备以上的设备 36 台。1.2 设备设计参数表 1.1 本工程 5t 以上设备一览表加氢设备一览表（5t 以上）序号位号名称型号规格数量基础标高吨位210 装置区1210-R-101预加氢反应器φ1600*10498*241EL±0.0010.22210-R-102加氢精制主反应器φ2200*13588*321EL±0.0021.9553201-T-101循环氢脱硫塔φ1000*15517*12 10 层浮阀塔盘1EL±0.006.74210-T-102汽提塔φ1200*25847*16*12 20 层浮阀塔盘1EL±0.0014.95210-T-103预分馏塔φ1600*38753*20*18 40 层浮阀塔盘1EL±0.00366210-C-101AB循环氢压缩机2025-15/14-242EL±0.0023.847210-E-101ABCD加氢产物/预加氢产物换热器BFU900-4.0-170-4.5/19-2 B=6004EL+12007.38210-E-104预分馏塔顶冷凝器BJS800-2.5-170-6/25-2 B=4501EL+122007.0049210-E-105汽提塔顶冷凝器BJS700-2.5-120-6/25-4 B=4501EL+120005.06510210-E-112(109)精制油冷却器BES700-2.5-120-6/25-4I B=1501EL+10005.2711210-E-113预分馏塔底重沸器BIUI1200-2.5/2.5-595-6/19-4I B=4501EL+150016.46812210-A-101加氢产物空冷器GP6X3-6-128-2.5S-23.4/DR-Iia1EL+1200013.91313210-V-101低压分离器φ2400*6824*22 卧式1EL+250011.614210-V-103原料油缓冲罐φ2200*14934*14 立式1EL±0.0012.3515210-V-107预分馏塔顶回流罐φ2000*7078*14 卧式1EL+63006.2213 装置16213-R-101A一段加氢反应器φ2200*14629*44 立式1EL+10060.50217213-R-101B二段加氢反应器φ1600*15521*34 立式1EL+10021.5918213-R-102A一段脱硫反应器φ1600*15521*34 立式1EL+10020.3619213-R-102B二段脱硫反应器φ1600*15521*34 立式1EL+10020.3620213-R-103中温变换反应器φ1800*10596*34 立式1EL±0.0014.14621213-C-101AB原料气压缩机2D12-14/8-332 34.93922213-E-102AB锅炉给水第二预热器BFU600-2.97/5.04-45.5-3/25-2/2I B=2002EL+8003.2/6.423213-E-107开工冷凝器BES700-4.0-120-6/25-2 B=2001EL+70006.324213-101AB中变气空冷器GP6X3-6-128-4.0S-23.4/L-1b2EL+110006.95/13.89215 装置25215-R-101加氢反应器φ2000*40732*(78MIN+6.5)立式1EL+0.00162.56126215-T-101汽提塔φ1200*24640*(12+3) 立式1EL+0.0015.02427215-E-102反应...
