三环路南二段DN管道水压试验技术措施

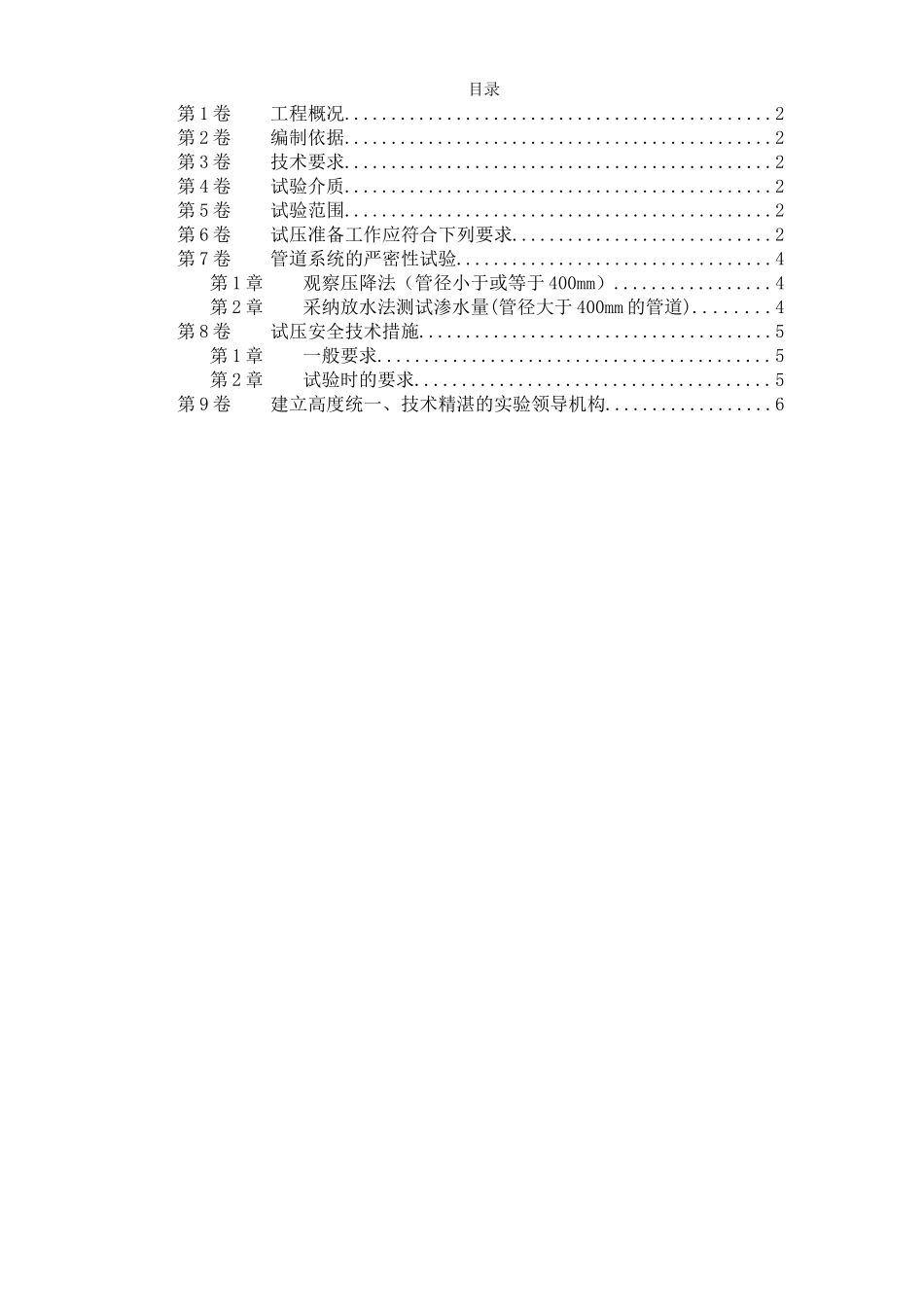

目录第 1 卷工程概况..............................................2第 2 卷编制依据..............................................2第 3 卷技术要求..............................................2第 4 卷试验介质..............................................2第 5 卷试验范围..............................................2第 6 卷试压准备工作应符合下列要求............................2第 7 卷管道系统的严密性试验..................................4第 1 章观察压降法（管径小于或等于 400mm）.................4第 2 章采纳放水法测试渗水量(管径大于 400mm 的管道)........4第 8 卷试压安全技术措施......................................5第 1 章一般要求..........................................5第 2 章试验时的要求......................................5第 9 卷建立高度统一、技术精湛的实验领导机构..................6工程概况1 该管线（180+00—194+60 段），全长共计 1460 米，此段系卷焊钢管 1660m 与 PCCP管 210m 公称通径 DN1800，钢管接口采纳承插焊接。PCCP 管采纳双胶圈承插连接，主管与支管（DN800 卷焊钢 管）已于 9 月 10 日全部安装完毕，经检查，管道安装焊接符合设计、法律规范要求，为检验管道安装的内在质量，施工单位对该段管道进行试压。特制定本措施。编制依据2.1.设计院：《施工图》及相关技术文 件。水压试验方案》。技术要求3.1.最大工作压力 0.6Mpa最大试验压力 1.1Mpa试验介质 清水试验范围DN1800 焊接钢管. 桩号 A 180+00—A194+60 。试压准备工作应符合下列要求6.1.该段主管道安装完毕，排 气阀与排水阀设 置见分段试压表，排水接至 排水沟。 6.2 检查所有承插接口符合法律规范要求。封堵试压预留口以外所有 敞口， 管 件接口应有支撑，不得有渗水现象。6.3.管件支墩，锚固，敞口承插封堵已达设计强度。6.4.试验管段的后背符合下列要求：6.4.1.后背设在原状土上，后背的支撑土应分层夯实，支撑长度不得小 10 米，在设后背时，基础 应分层夯实分层厚 度不大于 0.15 米，保证后背 不下沉、不后退。6.4.2 后背墙面应平整，并应与管道轴线垂直。6.4.3 为确保管端盲板不被断面推力破坏需按以下后背简图尺寸设置后背。6.5 后背简图及千斤顶布置 1800 2000 2000 混凝土后背墙 2000 后背墙简图 后背 140...
