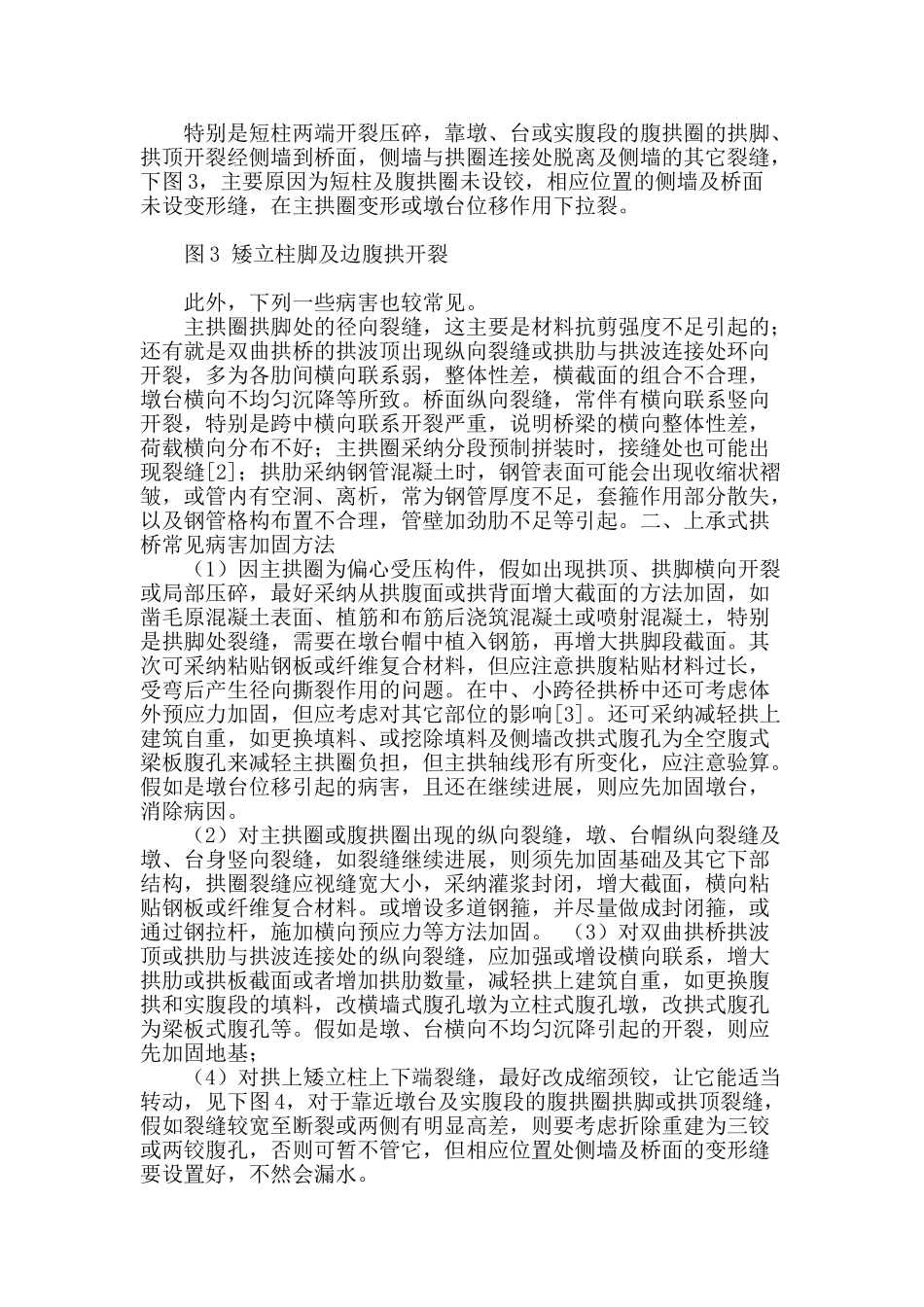

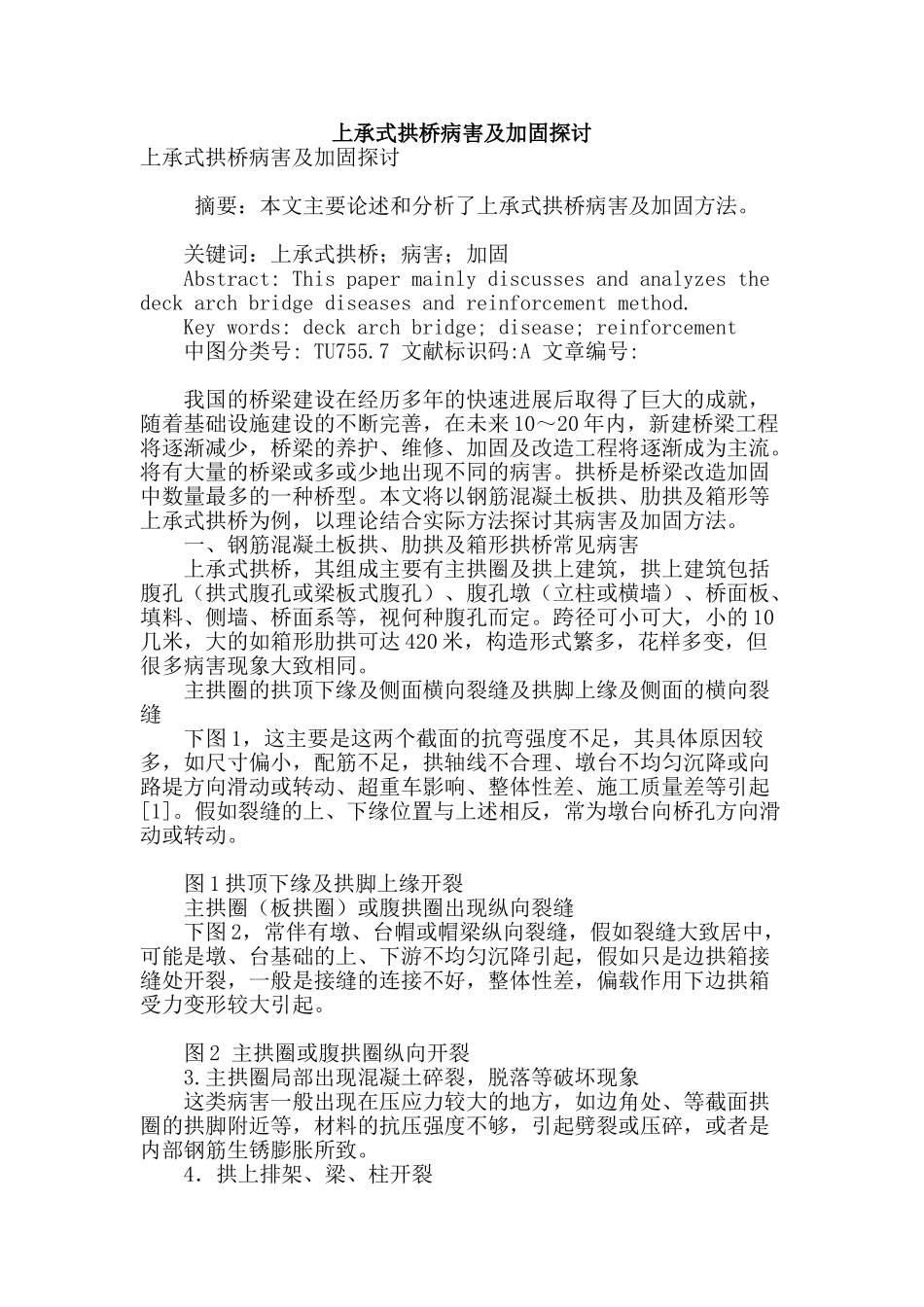

上承式拱桥病害及加固探讨上承式拱桥病害及加固探讨 摘要：本文主要论述和分析了上承式拱桥病害及加固方法。 关键词：上承式拱桥；病害；加固 Abstract: This paper mainly discusses and analyzes the deck arch bridge diseases and reinforcement method. Key words: deck arch bridge; disease; reinforcement 中图分类号: TU755.7 文献标识码:A 文章编号: 我国的桥梁建设在经历多年的快速进展后取得了巨大的成就，随着基础设施建设的不断完善，在未来 10～20 年内，新建桥梁工程将逐渐减少，桥梁的养护、维修、加固及改造工程将逐渐成为主流。将有大量的桥梁或多或少地出现不同的病害。拱桥是桥梁改造加固中数量最多的一种桥型。本文将以钢筋混凝土板拱、肋拱及箱形等上承式拱桥为例，以理论结合实际方法探讨其病害及加固方法。 一、钢筋混凝土板拱、肋拱及箱形拱桥常见病害 上承式拱桥，其组成主要有主拱圈及拱上建筑，拱上建筑包括腹孔（拱式腹孔或梁板式腹孔）、腹孔墩（立柱或横墙）、桥面板、填料、侧墙、桥面系等，视何种腹孔而定。跨径可小可大，小的 10几米，大的如箱形肋拱可达 420 米，构造形式繁多，花样多变，但很多病害现象大致相同。 主拱圈的拱顶下缘及侧面横向裂缝及拱脚上缘及侧面的横向裂缝 下图 1，这主要是这两个截面的抗弯强度不足，其具体原因较多，如尺寸偏小，配筋不足，拱轴线不合理、墩台不均匀沉降或向路堤方向滑动或转动、超重车影响、整体性差、施工质量差等引起[1]。假如裂缝的上、下缘位置与上述相反，常为墩台向桥孔方向滑动或转动。 图 1 拱顶下缘及拱脚上缘开裂 主拱圈（板拱圈）或腹拱圈出现纵向裂缝 下图 2，常伴有墩、台帽或帽梁纵向裂缝，假如裂缝大致居中，可能是墩、台基础的上、下游不均匀沉降引起，假如只是边拱箱接缝处开裂，一般是接缝的连接不好，整体性差，偏载作用下边拱箱受力变形较大引起。 图 2 主拱圈或腹拱圈纵向开裂 3.主拱圈局部出现混凝土碎裂，脱落等破坏现象 这类病害一般出现在压应力较大的地方，如边角处、等截面拱圈的拱脚附近等，材料的抗压强度不够，引起劈裂或压碎，或者是内部钢筋生锈膨胀所致。 4．拱上排架、梁、柱开裂 特别是短柱两端开裂压碎，靠墩、台或实腹段的腹拱圈的拱脚、拱顶开裂经侧墙到桥面，侧墙与拱圈连接处脱离及侧墙的其它裂缝，下图 3，主要原因为短柱及腹拱圈未设铰，相应位置的侧墙及桥面未设变...
