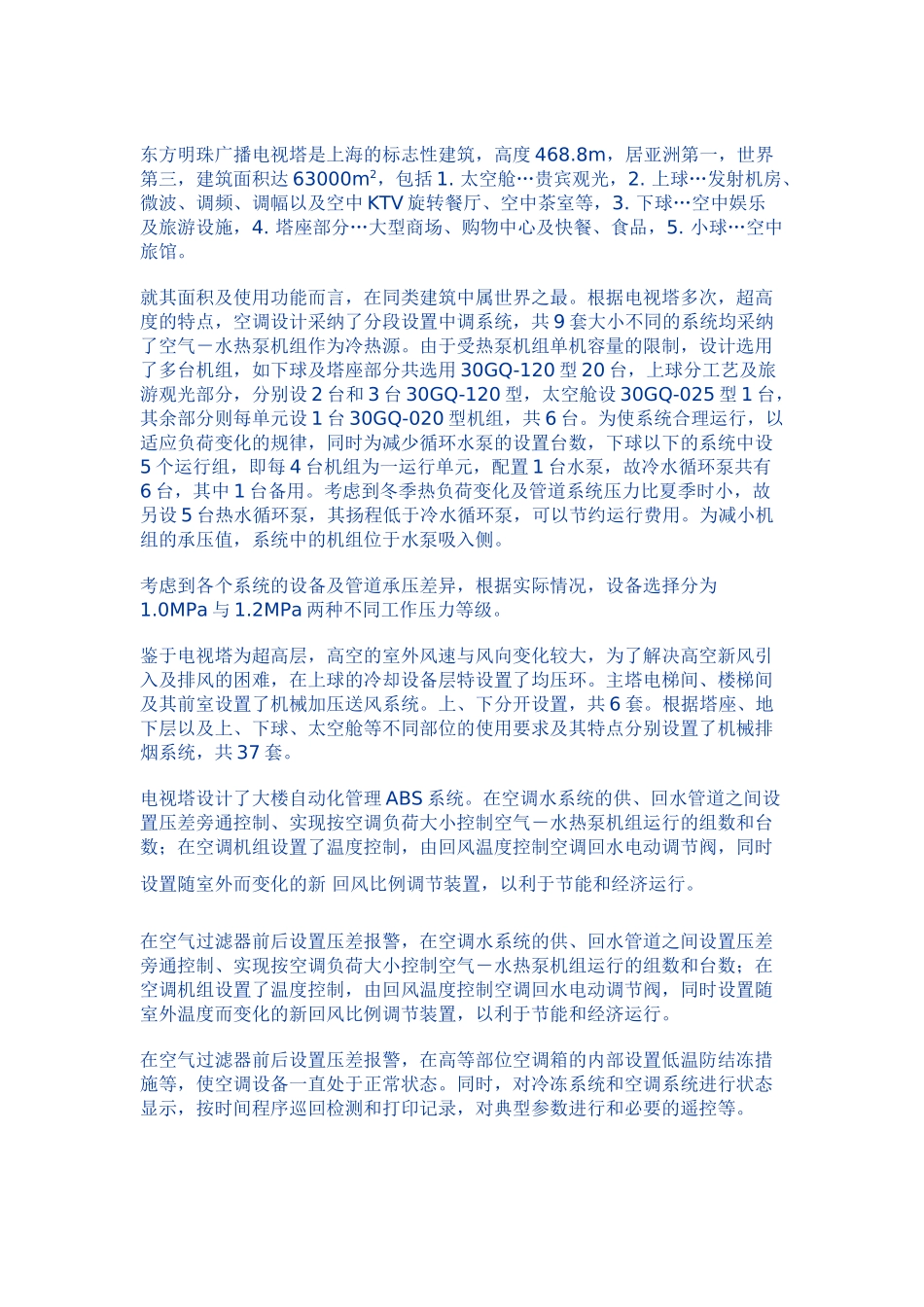

东方明珠广播电视塔是上海的标志性建筑，高度 468
8m，居亚洲第一，世界第三，建筑面积达 63000m2，包括 1
太空舱…贵宾观光，2
上球…发射机房、微波、调频、调幅以及空中 KTV 旋转餐厅、空中茶室等，3
下球…空中娱乐及旅游设施，4
塔座部分…大型商场、购物中心及快餐、食品，5
小球…空中旅馆
就其面积及使用功能而言，在同类建筑中属世界之最
根据电视塔多次，超高度的特点，空调设计采纳了分段设置中调系统，共 9 套大小不同的系统均采纳了空气－水热泵机组作为冷热源
由于受热泵机组单机容量的限制，设计选用了多台机组，如下球及塔座部分共选用 30GQ-120 型 20 台，上球分工艺及旅游观光部分，分别设 2 台和 3 台 30GQ-120 型，太空舱设 30GQ-025 型 1 台，其余部分则每单元设 1 台 30GQ-020 型机组，共 6 台
为使系统合理运行，以适应负荷变化的规律，同时为减少循环水泵的设置台数，下球以下的系统中设5 个运行组，即每 4 台机组为一运行单元，配置 1 台水泵，故冷水循环泵共有6 台，其中 1 台备用
考虑到冬季热负荷变化及管道系统压力比夏季时小，故另设 5 台热水循环泵，其扬程低于冷水循环泵，可以节约运行费用
为减小机组的承压值，系统中的机组位于水泵吸入侧
考虑到各个系统的设备及管道承压差异，根据实际情况，设备选择分为1
0MPa 与 1
2MPa 两种不同工作压力等级
鉴于电视塔为超高层，高空的室外风速与风向变化较大，为了解决高空新风引入及排风的困难，在上球的冷却设备层特设置了均压环
主塔电梯间、楼梯间及其前室设置了机械加压送风系统
上、下分开设置，共 6 套
根据塔座、地下层以及上、下球、太空舱等不同部位的使用要求及其特点分别设置了机械排烟系统，共 37 套
电视塔设计了大楼自动化管理 ABS 系统
在空调水系统的供、
