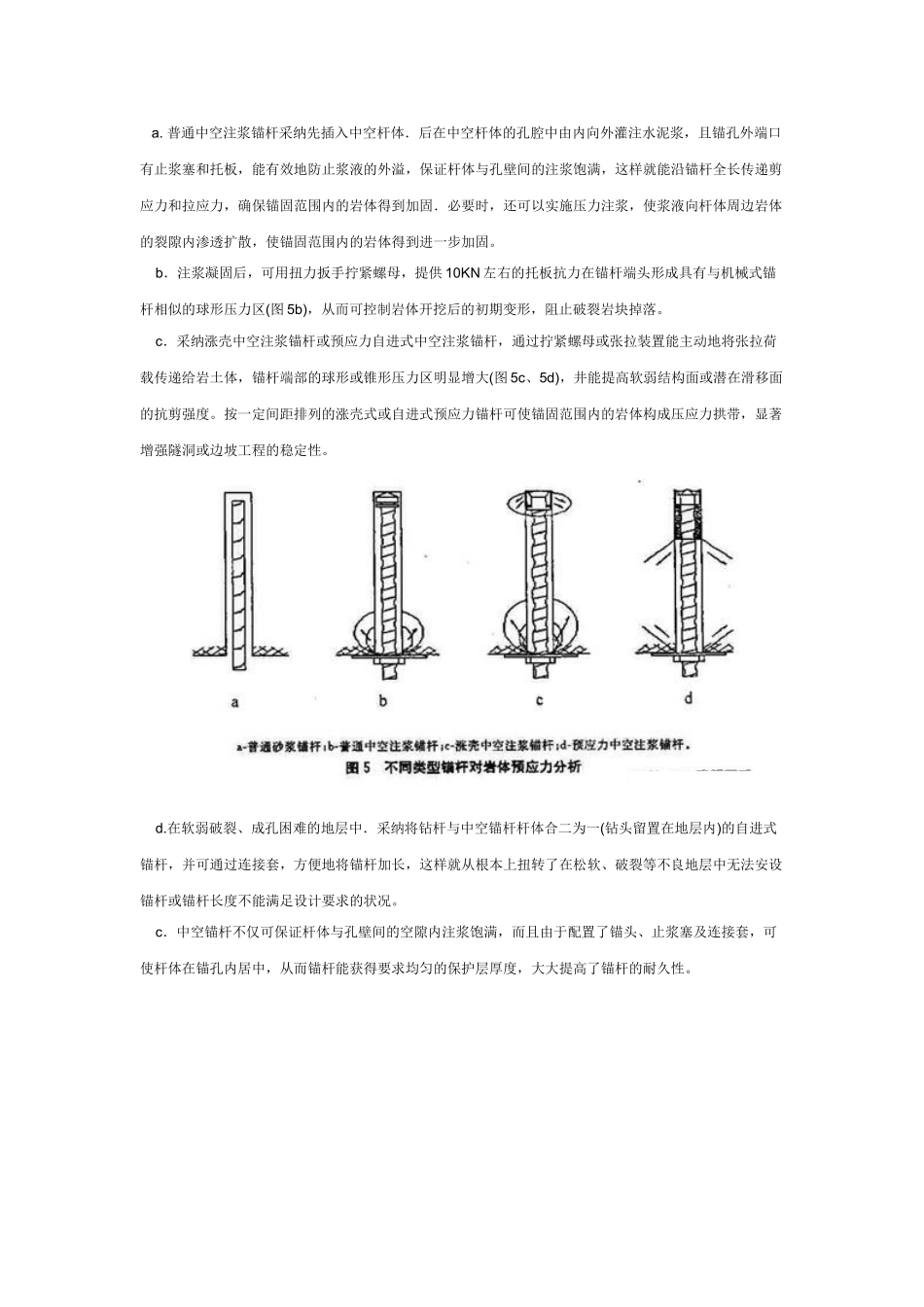

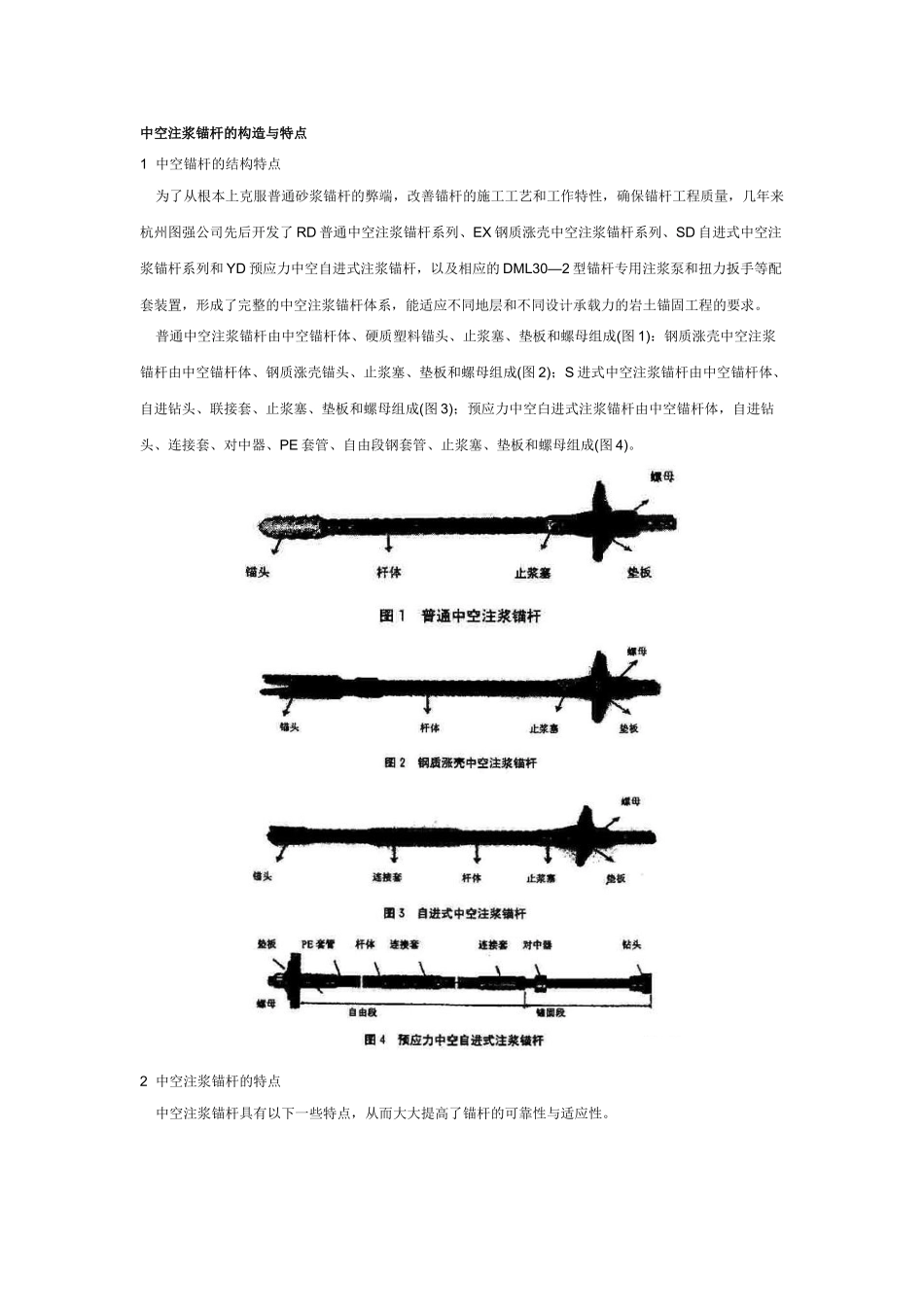

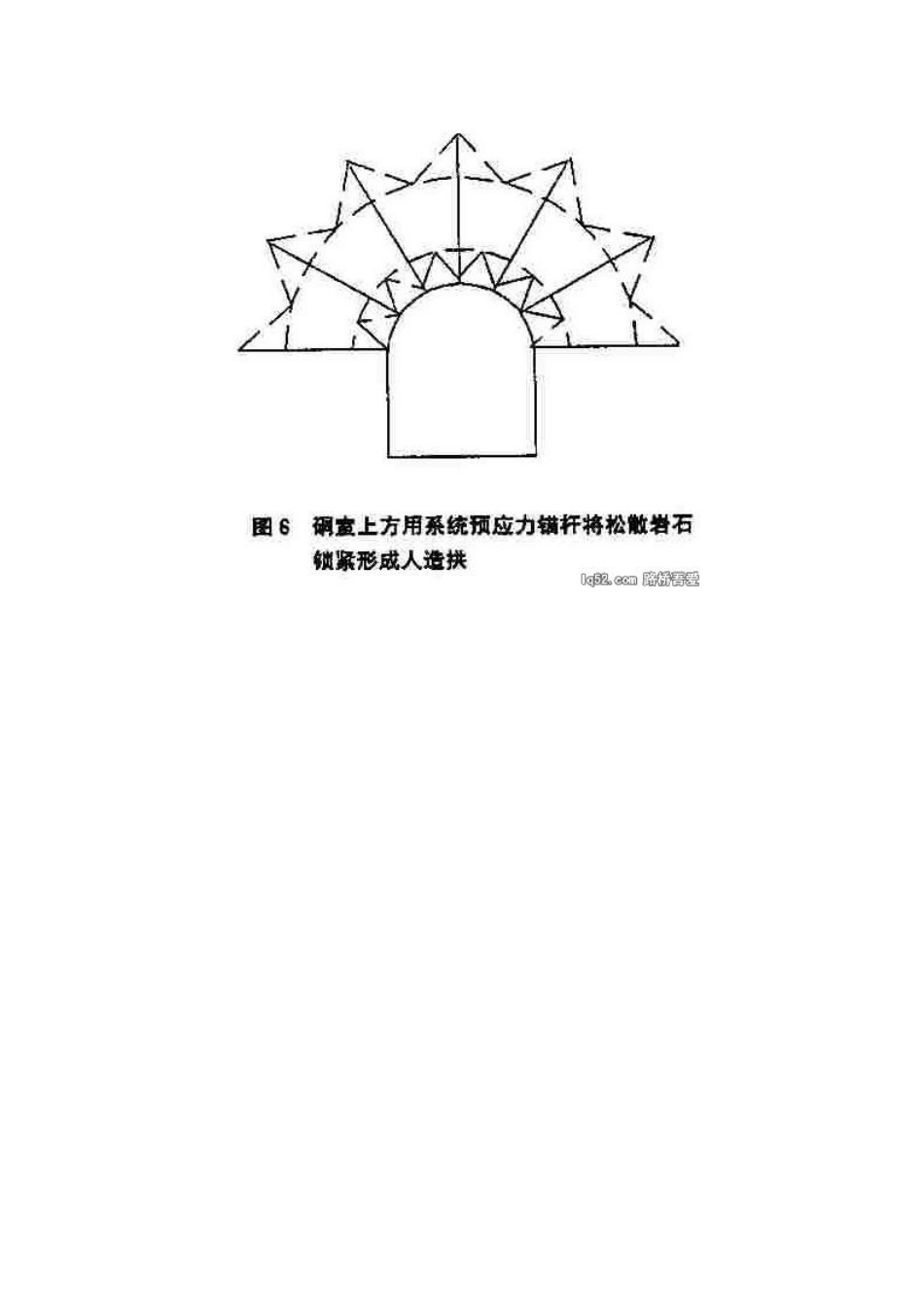

中空注浆锚杆的构造与特点1 中空锚杆的结构特点 为了从根本上克服普通砂浆锚杆的弊端，改善锚杆的施工工艺和工作特性，确保锚杆工程质量，几年来杭州图强公司先后开发了 RD 普通中空注浆锚杆系列、EX 钢质涨壳中空注浆锚杆系列、SD 自进式中空注浆锚杆系列和 YD 预应力中空自进式注浆锚杆，以及相应的 DML30—2 型锚杆专用注浆泵和扭力扳手等配套装置，形成了完整的中空注浆锚杆体系，能适应不同地层和不同设计承载力的岩土锚固工程的要求。 普通中空注浆锚杆由中空锚杆体、硬质塑料锚头、止浆塞、垫板和螺母组成(图 1)：钢质涨壳中空注浆锚杆由中空锚杆体、钢质涨壳锚头、止浆塞、垫板和螺母组成(图 2)；S 进式中空注浆锚杆由中空锚杆体、自进钻头、联接套、止浆塞、垫板和螺母组成(图 3)；预应力中空白进式注浆锚杆由中空锚杆体，自进钻头、连接套、对中器、PE 套管、自由段钢套管、止浆塞、垫板和螺母组成(图 4)。2 中空注浆锚杆的特点 中空注浆锚杆具有以下一些特点，从而大大提高了锚杆的可靠性与适应性。 a. 普通中空注浆锚杆采纳先插入中空杆体．后在中空杆体的孔腔中由内向外灌注水泥浆，且锚孔外端口有止浆塞和托板，能有效地防止浆液的外溢，保证杆体与孔壁间的注浆饱满，这样就能沿锚杆全长传递剪应力和拉应力，确保锚固范围内的岩体得到加固．必要时，还可以实施压力注浆，使浆液向杆体周边岩体的裂隙内渗透扩散，使锚固范围内的岩体得到进一步加固。 b．注浆凝固后，可用扭力扳手拧紧螺母，提供 10KN 左右的托板抗力在锚杆端头形成具有与机械式锚杆相似的球形压力区(图 5b)，从而可控制岩体开挖后的初期变形，阻止破裂岩块掉落。 c．采纳涨壳中空注浆锚杆或预应力自进式中空注浆锚杆，通过拧紧螺母或张拉装置能主动地将张拉荷载传递给岩土体，锚杆端部的球形或锥形压力区明显增大(图 5c、5d)，井能提高软弱结构面或潜在滑移面的抗剪强度。按一定间距排列的涨壳式或自进式预应力锚杆可使锚固范围内的岩体构成压应力拱带，显著增强隧洞或边坡工程的稳定性。 d.在软弱破裂、成孔困难的地层中．采纳将钻杆与中空锚杆杆体合二为一(钻头留置在地层内)的自进式锚杆，并可通过连接套，方便地将锚杆加长，这样就从根本上扭转了在松软、破裂等不良地层中无法安设锚杆或锚杆长度不能满足设计要求的状况。 c．中空锚杆不仅可保证杆体与孔壁间的空隙内注浆饱满，而且由于配置了锚头、止浆塞及连接套，可使杆体在锚孔...
