主变试验作业指导书

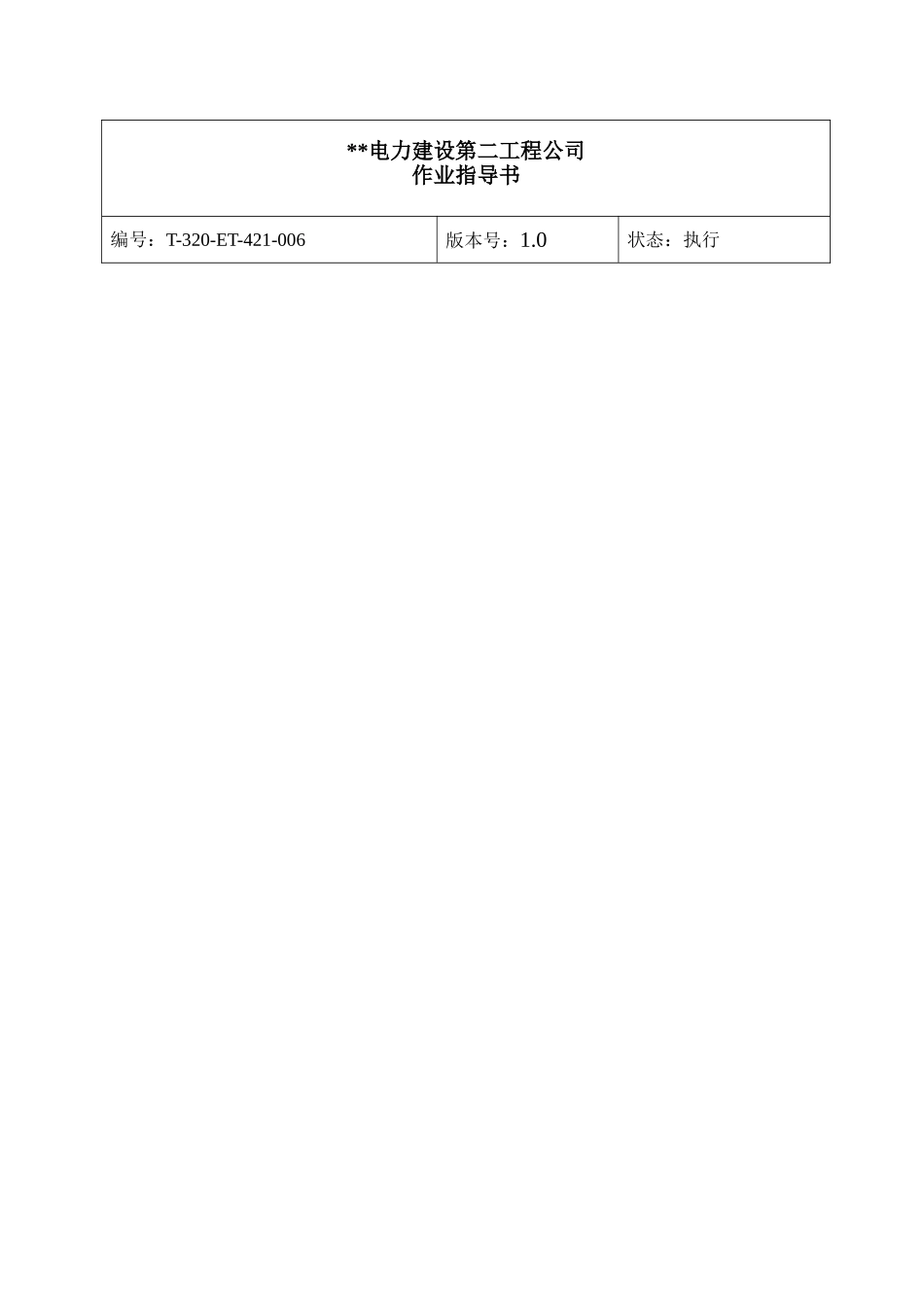

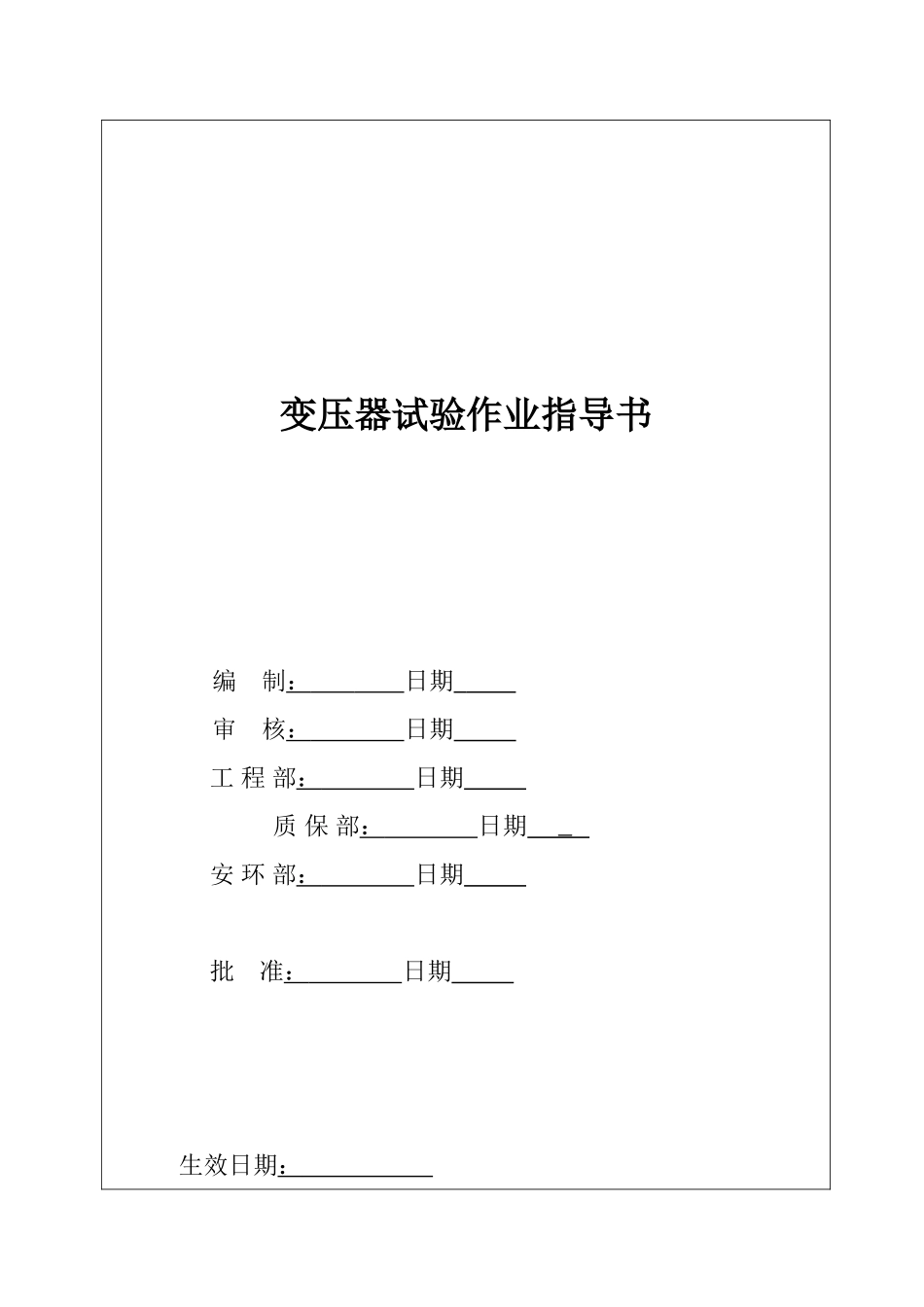

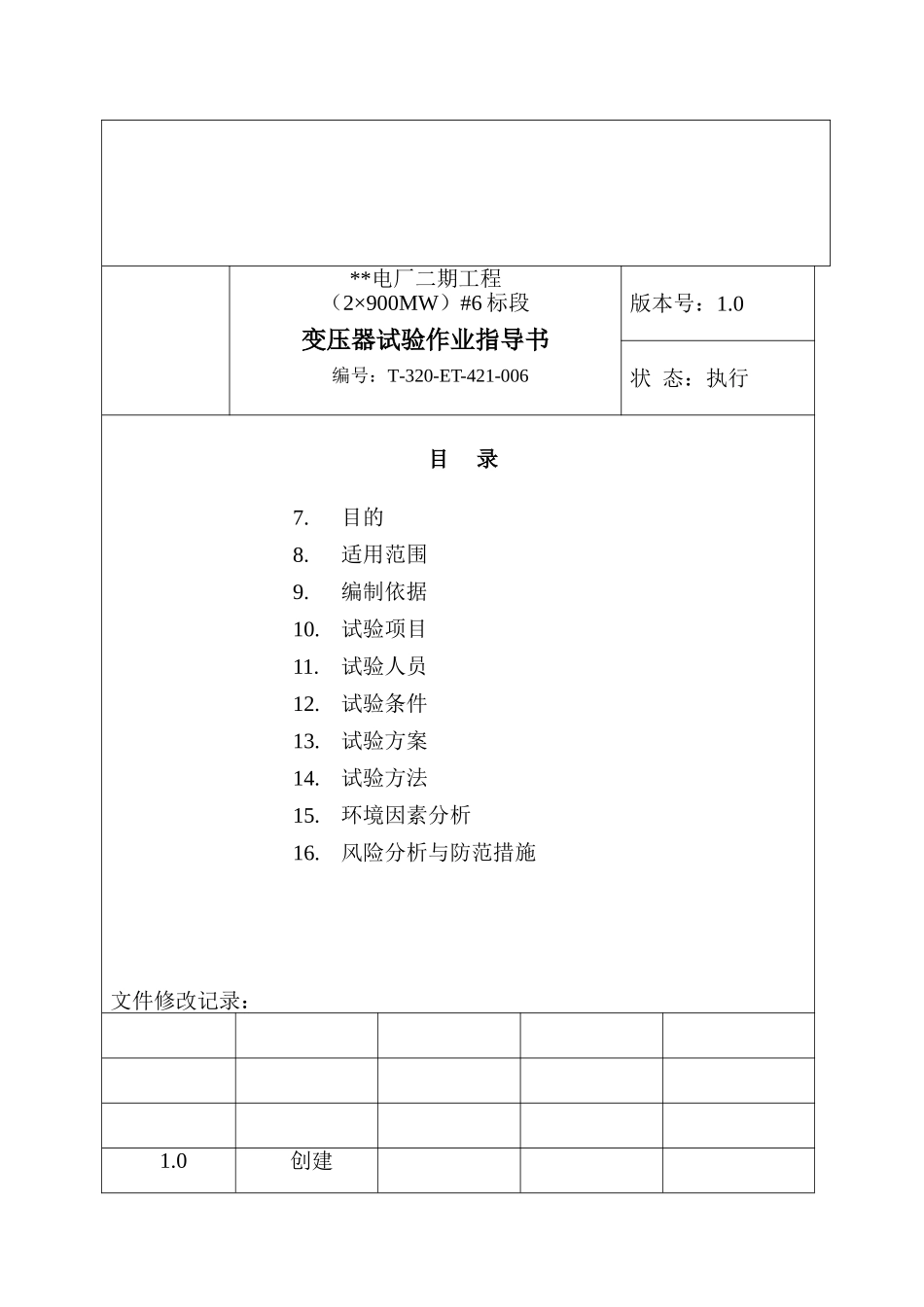

**电力建设第二工程公司作业指导书编号：T-320-ET-421-006版本号：1.0状态：执行变压器试验作业指导书编 制： 日期 审 核： 日期 工 程 部： 日期 质 保 部： 日期 安 环 部： 日期 批 准： 日期 生效日期： **电厂二期工程（2×900MW）#6 标段变压器试验作业指导书编号：T-320-ET-421-006版本号：1.0状 态：执行目 录7.目的8.适用范围9.编制依据10.试验项目11.试验人员12.试验条件13.试验方案14.试验方法15.环境因素分析16.风险分析与防范措施文件修改记录：1.0创建版本号修改说明修改人审核人批准人1. 目的：为了保证**电厂二期工程（2×900MW）#6 标段变压器设备安装的施工质量，检验变压器安装质量和设备质量符合有关规程规定，保证变压器安全投运。2. 适用范围：适用于**电厂二期工程（2×900MW）#6 标段主变压器交接试验。3. 编制依据：3.1. SIEMENS 施工图纸及安装手册3.2. 《电力建设安全工作规程》 （火力发电厂部分）3.3. 《电气装置安装工程电气设备交接试验标准》 （GB50150—91）4. 试验项目：4.1. 测量绕组连同套管的直流电阻。4.2. 检查所有分接头的变压比和变压器的接线组别。4.3. 测量绕组连同套管的绝缘电阻、吸收比和极化指数。4.4. 测量绕组连同套管的介质损耗角正切值 tgδ。4.5. 测量绕组连同套管的直流泄漏电流。4.6. 测量铁芯和夹件对外壳的绝缘电阻。4.7. 高压套管试验。4.8. 绝缘油试验。4.9. 检查相位。5. 试验人员：5.1. 试验负责人一名。5.2. 试验人员三名。6. 试验条件： 6.1. 变压器本体及铁芯接地施工完毕。6.2. 变压器本体及其附件均安装结束，并经质检验收合格。6.3. 变压器本体及分接头切换开关已注油至运行油位，且静置 20 小时以上。6.4. 变压器附近的有关沟道施工完毕，现场已清理平整。6.5. 变压器技术文件和出厂试验报告齐全。6.6. 当变压器处于真空状态下时，禁止任何试验测试。7.试验方案：见附图一。8. 试验方法：8.1. 测量绕组连同套管的直流电阻：8.1.1.试验接线： 微欧快速测量仪 被测绕组 测试直流电阻接线图8.1.2.试验仪器：微欧快速测量仪8.1.3. 试验步骤：17. 检查试验接线。18. 测量高压绕组在各分接位置的直流电阻。19. 测量低压绕组直流电阻。20. 记录数据同时记录变压器的上层油温。21. 记录表格：高压绕组温度分接位置123451.1-1.2低压绕组温度2.1-2.28.1.4. 数据分析：22. 相间的最大不平衡率小于 2%。23. ...
