主变安装作业指导书

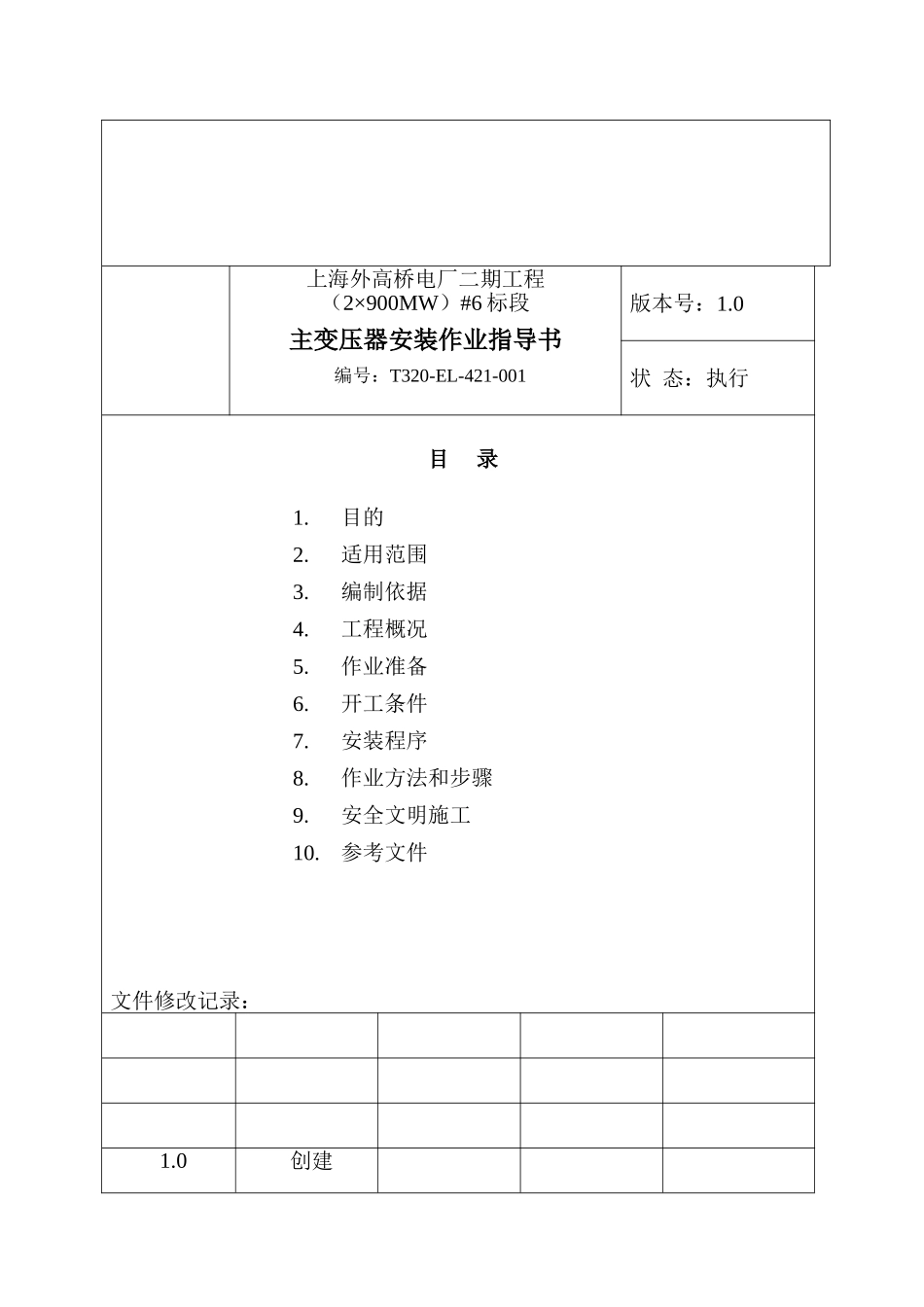

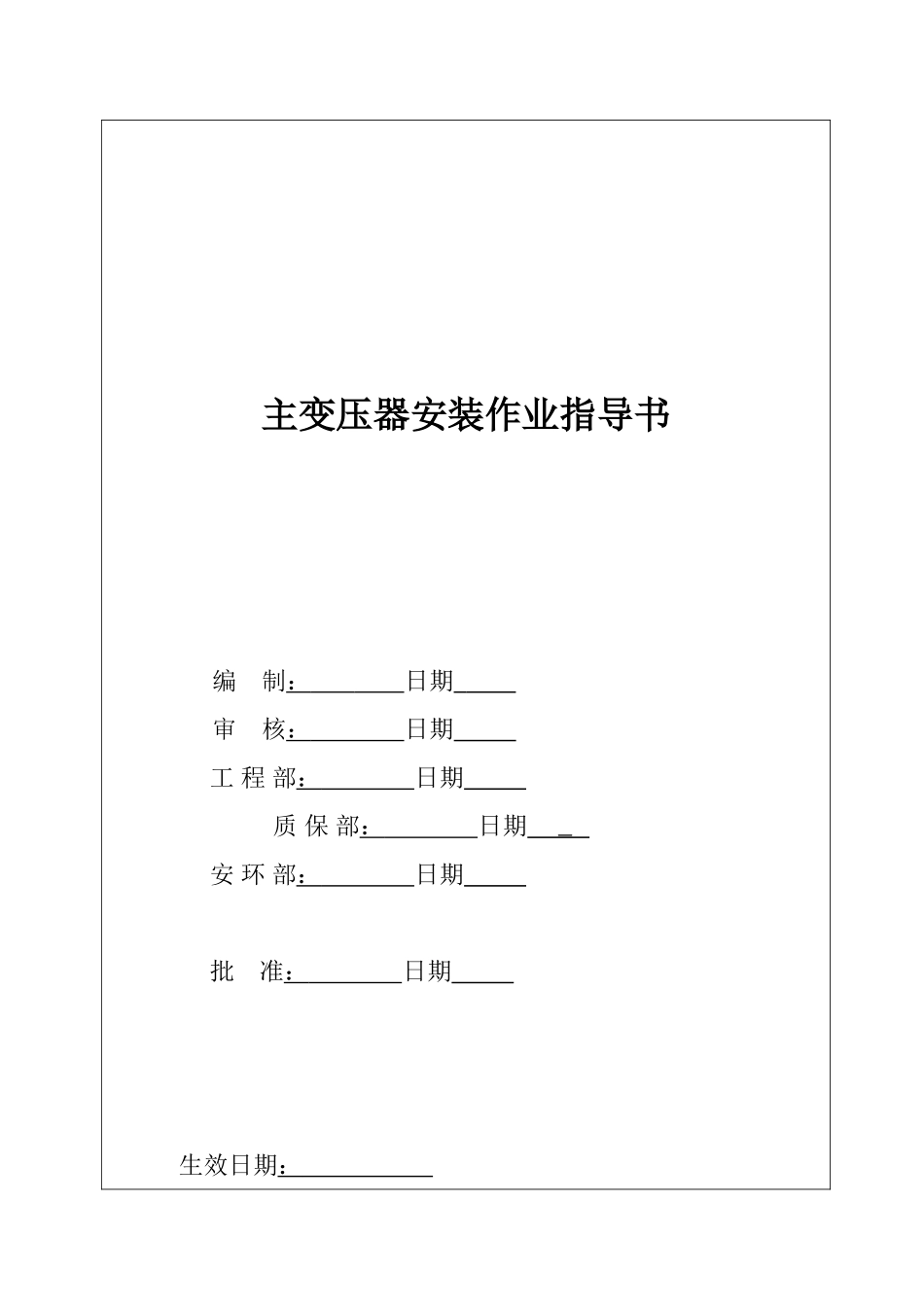

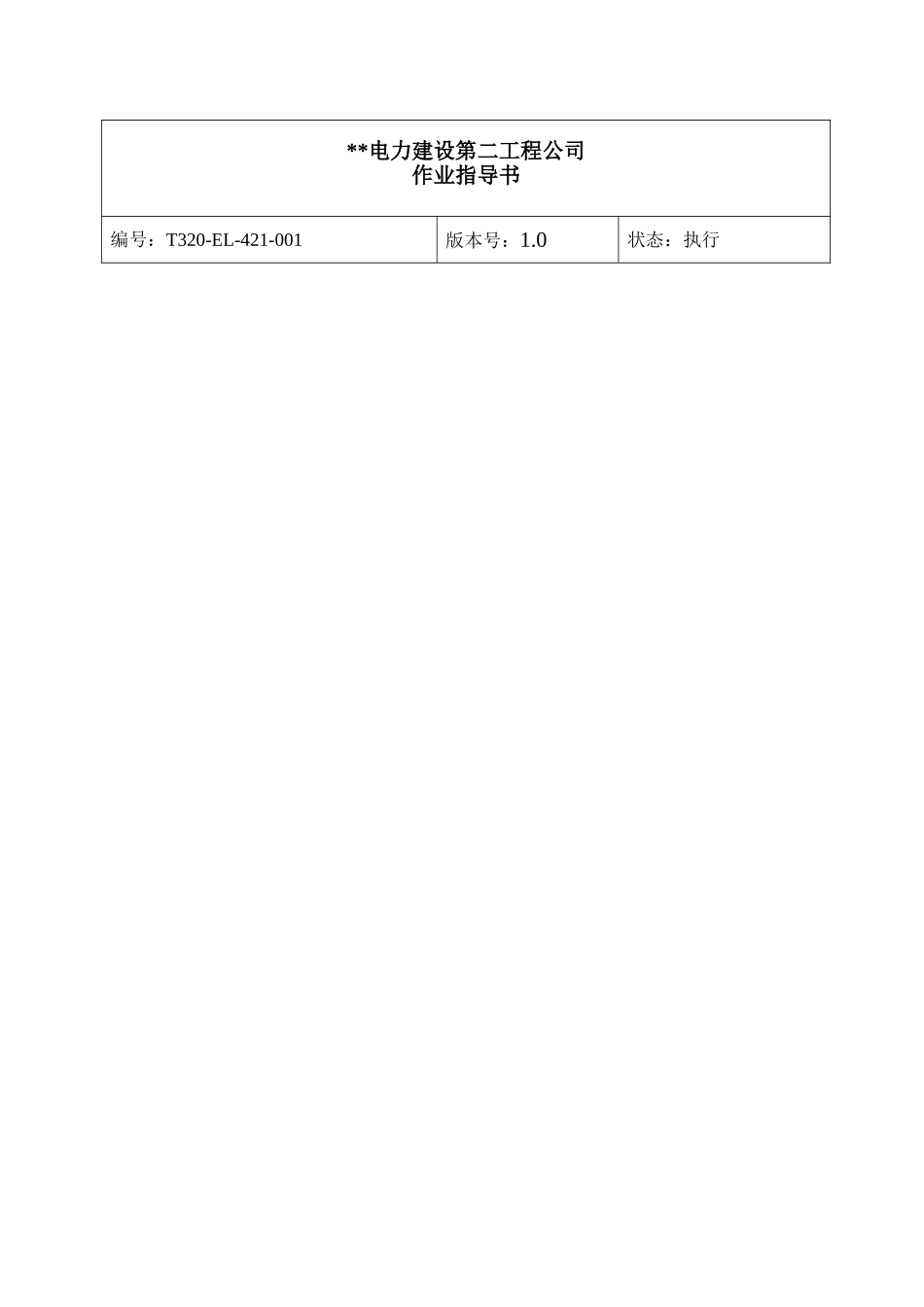

**电力建设第二工程公司作业指导书编号：T320-EL-421-001版本号：1.0状态：执行主变压器安装作业指导书编 制： 日期 审 核： 日期 工 程 部： 日期 质 保 部： 日期 安 环 部： 日期 批 准： 日期 生效日期： 上海外高桥电厂二期工程（2×900MW）#6 标段主变压器安装作业指导书编号：T320-EL-421-001版本号：1.0状 态：执行目 录1.目的2.适用范围3.编制依据4.工程概况5.作业准备6.开工条件7.安装程序8.作业方法和步骤9.安全文明施工10.参考文件文件修改记录：1.0创建版本号修改说明修改人审核人批准人1目的：为了保证**电厂二期工程（2×900MW）#6 标段主变安装工程的施工质量，促进工程施工技术水平的提高，确保主变安装时的安全。2适用范围：适 用 于 ** 电 厂 二 期 工 程 （ 2×900MW ） #6 标 段 主 变 压 器01BAT01、20BAT01、20BAT02、20BAT03 的安装工程。3编制依据：3.1 SIEMENS 施工图纸及安装手册3.2《电力建设安全工作规程》 （火力发电厂部分）3.3《火电施工质量检验及评定标准》（电气篇） （1984 年版）3.4 《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收法律规范》GBJ148-903.5 《施工机械性能手册》4工程概况：本工程共有单相式主变四台,编号分别为01BAT01、20BAT01、20BAT02、20BAT03，其中 01BAT01 为主变备用相。型号：ERUM8657单相结线组别：I，i0三相结线组别：YN，d11单相容量：340MVA单相电压比：525000/√3V±5%in±2steps∥27000V调压方式：高压侧无载调压冷却方式：强迫油循环、强迫风冷5作业准备：5.1图纸、装箱单、出厂试验报告、安装手册准备齐全，所有施工人员必须熟悉变压器总装图及变压器安装工艺及标准。5.2机具准备：真空滤油机（6000L/h） 2 台压力滤油机 1 台真空泵（70L/s） 1 台CC1000 履带吊 1 部汽车吊 1 部30t 油罐 2 个40t 油罐 2 个滤油管路及阀门 3 套温度计 1 个湿度计 1 个麦式真空计 1 个针筒 4 只水平拖行器（200t） 4 只液压千斤顶（200t） 4 只烘箱 1 个5.3材料准备： 滤油纸 200 张 滤网 3 套白布 12 米白绸布 2 米耐油橡皮 3 块塑料布 6 米海绵 4 米 2 高纯氮气（氮气的露点低于－40℃，纯度不低于 99.9%） 6 瓶#8、 #12 铁丝 各 5 公斤无水乙醇 8 瓶棉纱 5 公斤白沙带 5 卷5.4工具准备：力矩扳手两把（20~100Nm、60~300Nm） 各 1 把重型套筒扳...
