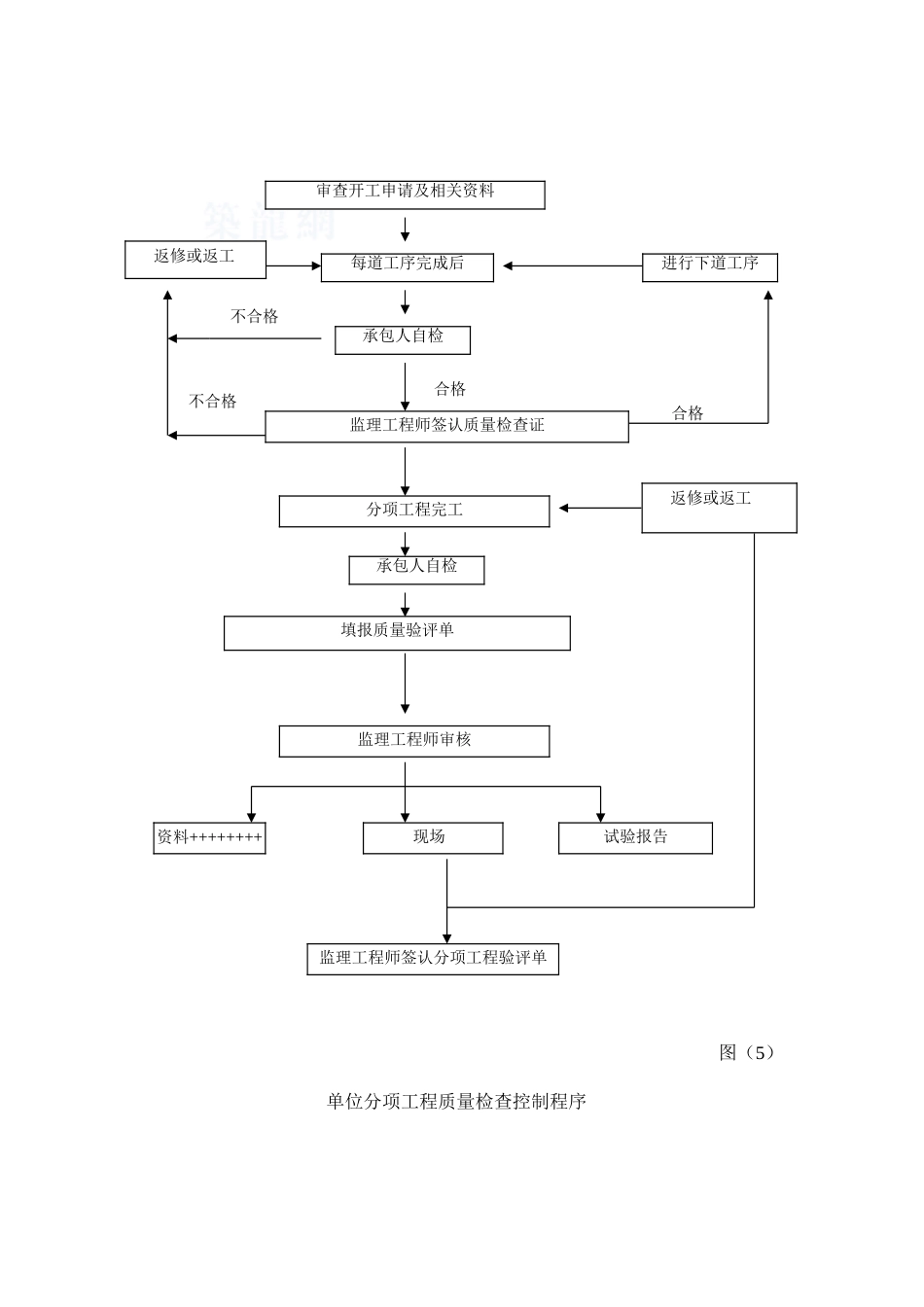

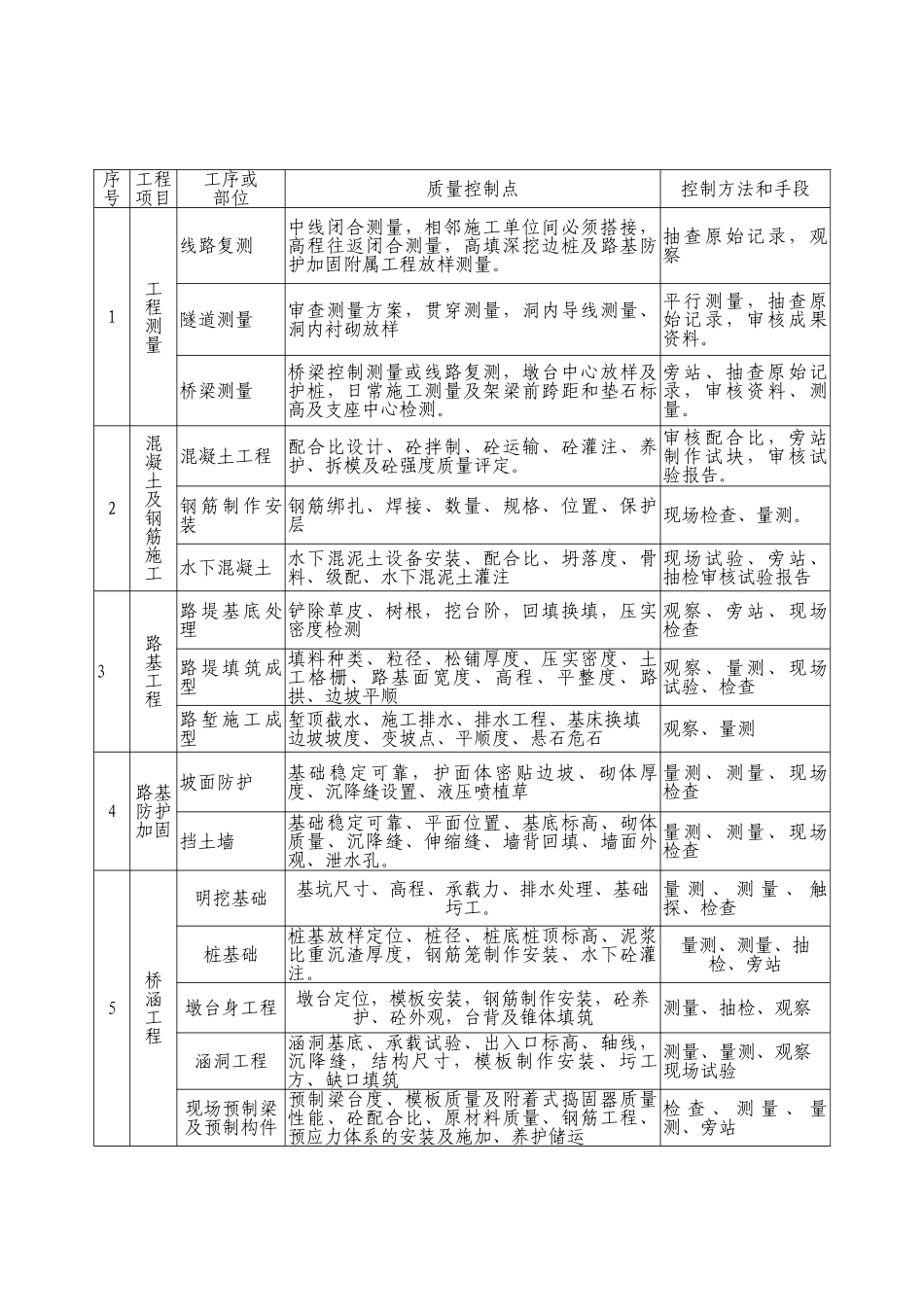

返修图（5）单位分项工程质量检查控制程序审查开工申请及相关资料进行下道工序每道工序完成后承包人自检监理工程师签认质量检查证填报质量验评单分项工程完工监理工程师签认分项工程验评单资料++++++++++++++++++++监理工程师审核现场试验报告不合格合格返工或返工合格返或返工承包人自检返修或返工返修或返工不合格序号工程项目工序或部位质量控制点控制方法和手段1工程测量线路复测中线闭合测量，相邻施工单位间必须搭接，高程往返闭合测量，高填深挖边桩及路基防护加固附属工程放样测量。抽查原始记录，观察隧道测量审查测量方案，贯穿测量，洞内导线测量、洞内衬砌放样平行测量，抽查原始记录，审核成果资料。桥梁测量桥梁控制测量或线路复测，墩台中心放样及护桩，日常施工测量及架梁前跨距和垫石标高及支座中心检测。旁站、抽查原始记录，审核资料、测量。2混凝土及钢筋施工混凝土工程配合比设计、砼拌制、砼运输、砼灌注、养护、拆模及砼强度质量评定。审核配合比，旁站制作试块，审核试验报告。钢筋制作安装钢筋绑扎、焊接、数量、规格、位置、保护层现场检查、量测。水下混凝土水下混泥土设备安装、配合比、坍落度、骨料、级配、水下混泥土灌注现场试验、旁站、抽检审核试验报告3路基工程路堤基底处理铲除草皮、树根，挖台阶，回填换填，压实密度检测观察、旁站、现场检查路堤填筑成型填料种类、粒径、松铺厚度、压实密度、土工格栅、路基面宽度、高程、平整度、路拱、边坡平顺观察、量测、现场试验、检查路堑施工成型堑顶截水、施工排水、排水工程、基床换填边坡坡度、变坡点、平顺度、悬石危石观察、量测4路基防护加固坡面防护基础稳定可靠，护面体密贴边坡、砌体厚度、沉降缝设置、液压喷植草量测、测量、现场检查挡土墙基础稳定可靠、平面位置、基底标高、砌体质量、沉降缝、伸缩缝、墙背回填、墙面外观、泄水孔。量测、测量、现场检查5桥涵工程明挖基础基坑尺寸、高程、承载力、排水处理、基础圬工。量 测 、 测 量 、 触探、检查桩基础桩基放样定位、桩径、桩底桩顶标高、泥浆比重沉渣厚度，钢筋笼制作安装、水下砼灌注。量测、测量、抽检、旁站墩台身工程墩台定位，模板安装，钢筋制作安装，砼养护、砼外观，台背及锥体填筑测量、抽检、观察涵洞工程涵洞基底、承载试验、出入口标高、轴线，沉降缝，结构尺寸，模板制作安装、圬工方、缺口填筑测量、量测、观察现场试验现场预制梁及预制构件预制梁台度、模板质量及附着式捣固...
