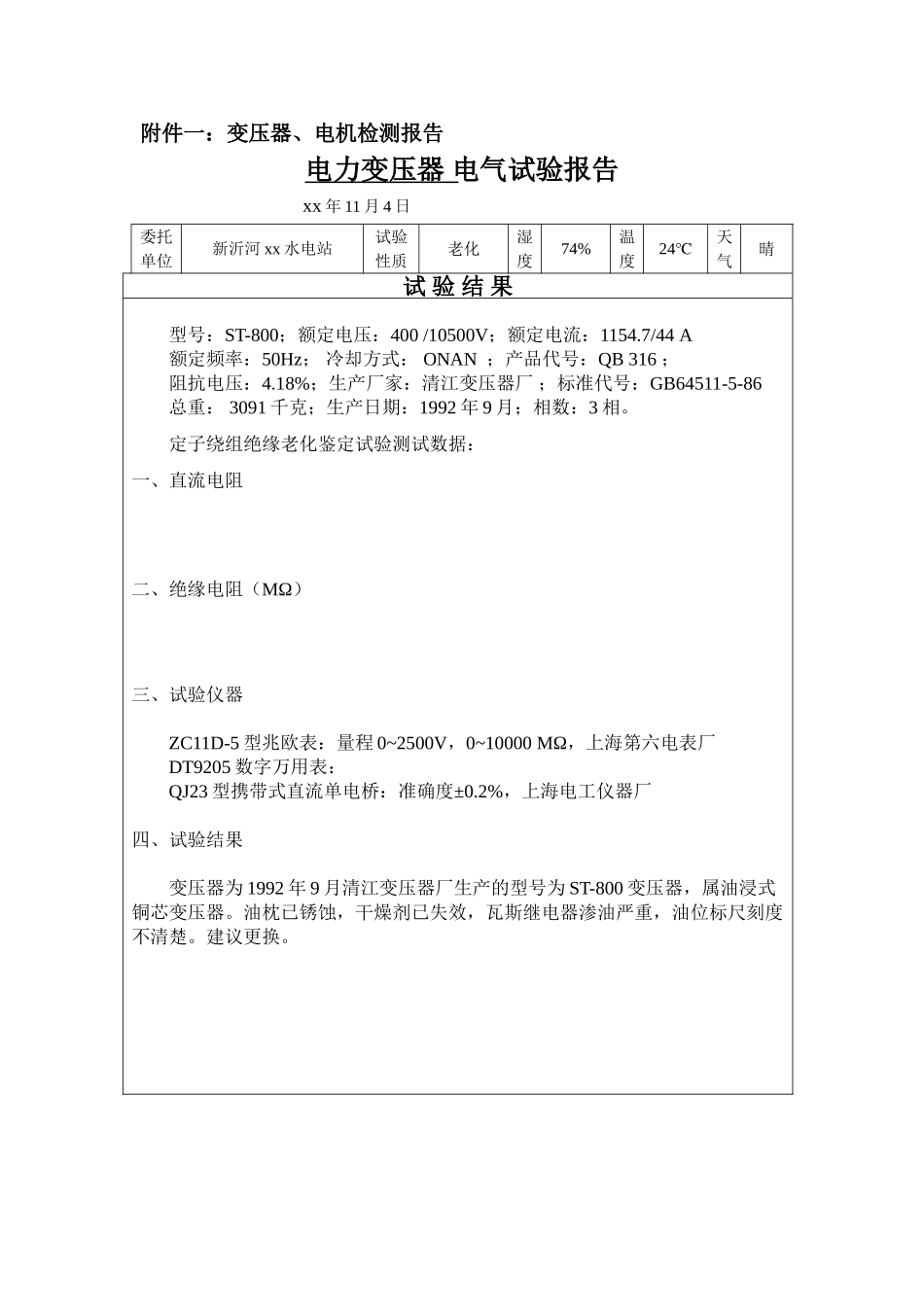

附件一：变压器、电机检测报告电力变压器 电气试验报告 xx 年 11 月 4 日委托单位新沂河 xx 水电站试验性质老化湿度74%温度24℃天气晴试 验 结 果型号：ST-800；额定电压：400 /10500V；额定电流：1154.7/44 A 额定频率：50Hz； 冷却方式： ONAN ；产品代号：QB 316 ；阻抗电压：4.18%；生产厂家：清江变压器厂 ；标准代号：GB64511-5-86总重： 3091 千克；生产日期：1992 年 9 月；相数：3 相。定子绕组绝缘老化鉴定试验测试数据：一、直流电阻二、绝缘电阻（MΩ）三、试验仪器ZC11D-5 型兆欧表：量程 0~2500V，0~10000 MΩ，上海第六电表厂DT9205 数字万用表： QJ23 型携带式直流单电桥：准确度±0.2%，上海电工仪器厂四、试验结果变压器为 1992 年 9 月清江变压器厂生产的型号为 ST-800 变压器，属油浸式铜芯变压器。油枕已锈蚀，干燥剂已失效，瓦斯继电器渗油严重，油位标尺刻度不清楚。建议更换。 1# 自励恒压水轮发电机 电气试验报告 xx 年 11 月 4 日委托单位新沂河 xx 水电站试验性质老化湿度74%温度24℃天气晴试 验 结 果型 号：TSN59/41-6； 额定电压：400 V ；额定功率：160 kW ；额定电流： 289 A ；励磁电流：114.5 A；励磁电压：30.2V；额定转速： 1000 r/min ；飞逸转速：2400 r/min ；额定频率： 50 Hz ；功率因数：0.8 ；技术条件编号：SD512025；定子绕组接法：Y-△； 绝缘等级： E/8 级 ；出厂编号： 0002 ；相数：3；生产厂家：清江电机厂； 生产日期：1979 年 7 月；定子绕组绝缘老化鉴定试验测试数据：一、绝缘电阻（MΩ）A—B 1000， A 相对地绝缘： 500B—C 1000， B 相对地绝缘： 600C—A 1000， C 相对地绝缘： 600二、绕组电阻（Ω）Ω Ω Ω三、试验仪器ZC11D-5 型兆欧表：量程 0~2500V，0~10000 MΩ，上海第六电表厂DT9205 数字万用表： QJ23 型携带式直流单电桥：准确度±0.2%，上海电工仪器厂四、试验结果电机层：电抗器裸露，用风扇冷却，常常烧坏线圈；导线为铝芯线，破损较多；整流箱没有前后门，锈蚀严重；变速机构漏油严重，油灰积聚太多；所有电器设备灰尘较多，影响绝缘性能。联轴层：机组有漏油现象，油灰混合物达几毫米，附落在机组的支撑架上；冷却水长期直接排放到联轴杆上，使其严重锈蚀，油漆均已脱落。建议更新。 2# 自励恒压水轮发电机 电气试验报告 xx 年 11 月 4 日委托单位新...
