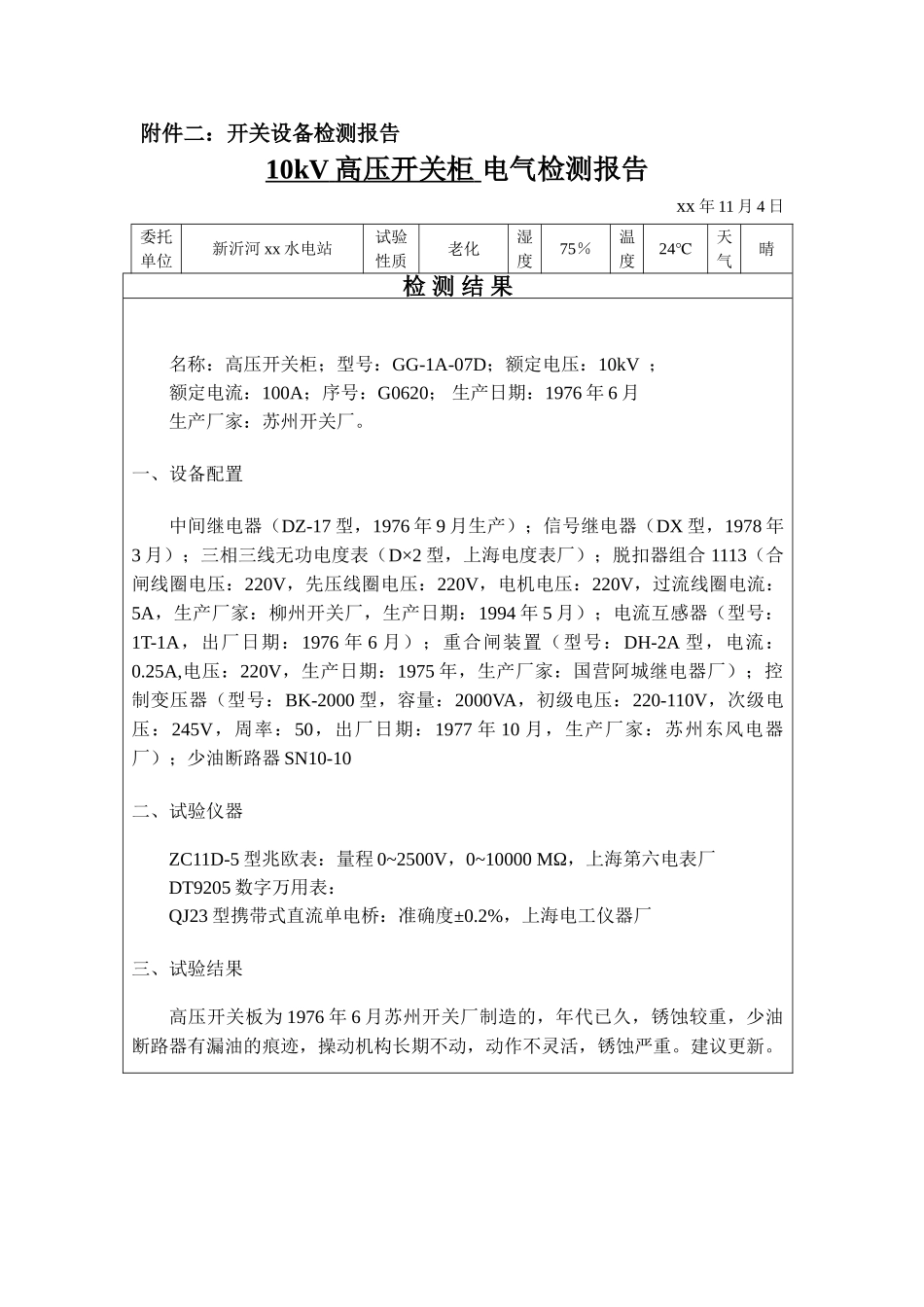

附件二：开关设备检测报告10kV 高压开关柜 电气检测报告xx 年 11 月 4 日委托单位新沂河 xx 水电站试验性质老化湿度75％温度24℃天气晴检 测 结 果 名称：高压开关柜；型号：GG-1A-07D；额定电压：10kV ；额定电流：100A；序号：G0620； 生产日期：1976 年 6 月生产厂家：苏州开关厂。一、设备配置 中间继电器（DZ-17 型，1976 年 9 月生产）；信号继电器（DX 型，1978 年3 月）；三相三线无功电度表（D×2 型，上海电度表厂）；脱扣器组合 1113（合闸线圈电压：220V，先压线圈电压：220V，电机电压：220V，过流线圈电流：5A，生产厂家：柳州开关厂，生产日期：1994 年 5 月）；电流互感器（型号：1T-1A，出厂日期：1976 年 6 月）；重合闸装置（型号：DH-2A 型，电流：0.25A,电压：220V，生产日期：1975 年，生产厂家：国营阿城继电器厂）；控制变压器（型号：BK-2000 型，容量：2000VA，初级电压：220-110V，次级电压：245V，周率：50，出厂日期：1977 年 10 月，生产厂家：苏州东风电器厂）；少油断路器 SN10-10 二、试验仪器ZC11D-5 型兆欧表：量程 0~2500V，0~10000 MΩ，上海第六电表厂DT9205 数字万用表： QJ23 型携带式直流单电桥：准确度±0.2%，上海电工仪器厂三、试验结果高压开关板为 1976 年 6 月苏州开关厂制造的，年代已久，锈蚀较重，少油断路器有漏油的痕迹，操动机构长期不动，动作不灵活，锈蚀严重。建议更新。直流屏 电气检测报告xx 年 11 月 4 日委托单位新沂河 xx 水电站试验性质老化湿度75％温度24℃天气晴检 测 结 果 名称：直流屏；型号：PK-1； 编号：2406； 生产日期：1976 年 5 月；生产厂家：宝应开关厂。一、设备配置 1C2-V 型 电 压 表 （ 编 号 分 别 为 58 、 7116 ， 生 产 日 期 分 别 为 1974 年 3月、1974 年 7 月）；1C2-A 型电流表（编号：105，生产日期：1970 年 11月）。二、试验仪器ZC11D-5 型兆欧表：量程 0~2500V，0~10000 MΩ，上海第六电表厂DT9205 数字万用表： QJ23 型携带式直流单电桥：准确度±0.2%，上海电工仪器厂三、试验结果开关板为 70 年代中期产品，接线改动很大，熔断器已坏，整流器外壳锈蚀严重。器件不全，缺三个转换开关。五个通断手柄，没有指示牌。建议更换。中央信号屏电气检测报告xx 年 11 月 4 日委托单位新沂河 xx 水电站试验性质老化湿度75％温度24℃...
