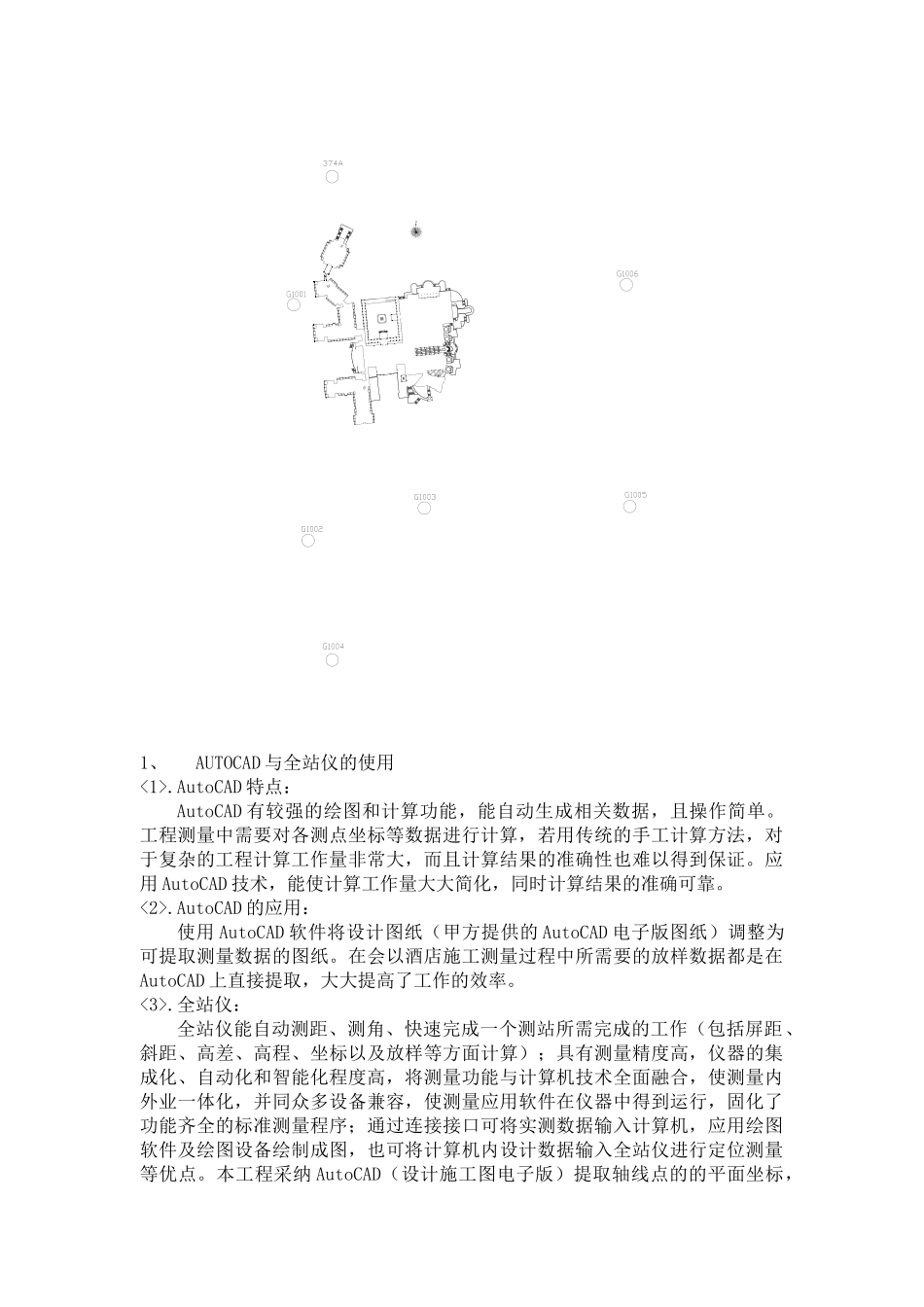

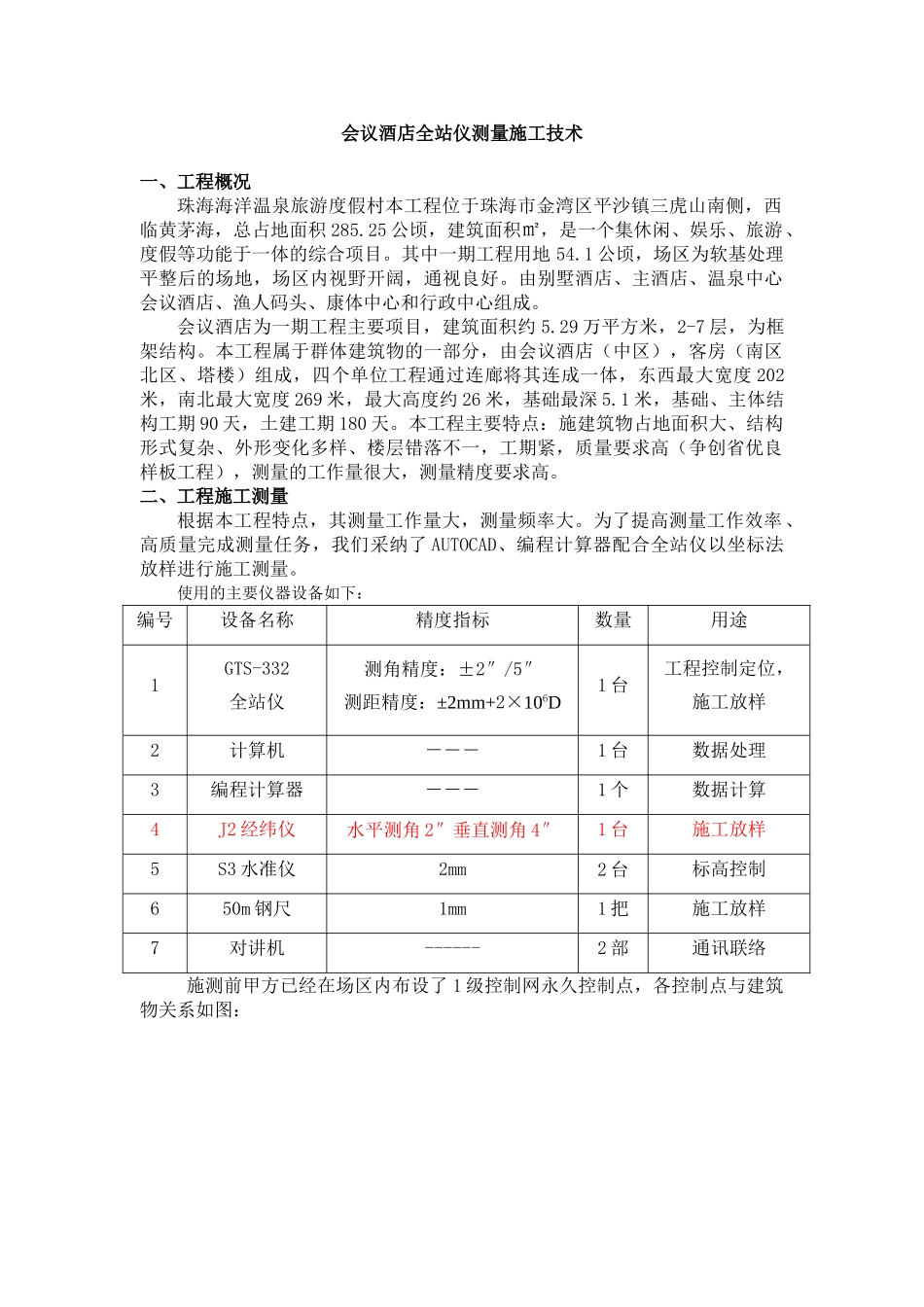

会议酒店全站仪测量施工技术一、工程概况珠海海洋温泉旅游度假村本工程位于珠海市金湾区平沙镇三虎山南侧，西临黄茅海，总占地面积 285.25 公顷，建筑面积㎡，是一个集休闲、娱乐、旅游、度假等功能于一体的综合项目。其中一期工程用地 54.1 公顷，场区为软基处理平整后的场地，场区内视野开阔，通视良好。由别墅酒店、主酒店、温泉中心会议酒店、渔人码头、康体中心和行政中心组成。会议酒店为一期工程主要项目，建筑面积约 5.29 万平方米，2-7 层，为框架结构。本工程属于群体建筑物的一部分，由会议酒店（中区），客房（南区北区、塔楼）组成，四个单位工程通过连廊将其连成一体，东西最大宽度 202米，南北最大宽度 269 米，最大高度约 26 米，基础最深 5.1 米，基础、主体结构工期 90 天，土建工期 180 天。本工程主要特点：施建筑物占地面积大、结构形式复杂、外形变化多样、楼层错落不一，工期紧，质量要求高（争创省优良样板工程），测量的工作量很大，测量精度要求高。二、工程施工测量根据本工程特点，其测量工作量大，测量频率大。为了提高测量工作效率、高质量完成测量任务，我们采纳了 AUTOCAD、编程计算器配合全站仪以坐标法放样进行施工测量。使用的主要仪器设备如下：编号设备名称精度指标数量用途1GTS-332全站仪测角精度：±2″/5″测距精度：±2mm+2×106D1 台工程控制定位，施工放样2计算机－――1 台数据处理3编程计算器―――1 个数据计算4J2 经纬仪水平测角 2″垂直测角 4″1 台施工放样5S3 水准仪2mm2 台标高控制650m 钢尺1mm1 把施工放样7对讲机------2 部通讯联络施测前甲方已经在场区内布设了 1 级控制网永久控制点，各控制点与建筑物关系如图：1、AUTOCAD 与全站仪的使用<1>.AutoCAD 特点：AutoCAD 有较强的绘图和计算功能，能自动生成相关数据，且操作简单。工程测量中需要对各测点坐标等数据进行计算，若用传统的手工计算方法，对于复杂的工程计算工作量非常大，而且计算结果的准确性也难以得到保证。应用 AutoCAD 技术，能使计算工作量大大简化，同时计算结果的准确可靠。<2>.AutoCAD 的应用：使用 AutoCAD 软件将设计图纸（甲方提供的 AutoCAD 电子版图纸）调整为可提取测量数据的图纸。在会以酒店施工测量过程中所需要的放样数据都是在AutoCAD 上直接提取，大大提高了工作的效率。<3>.全站仪：全站仪能自动测距、测角、快速完成一个测站所需完成的工作（包括屏距、斜...
