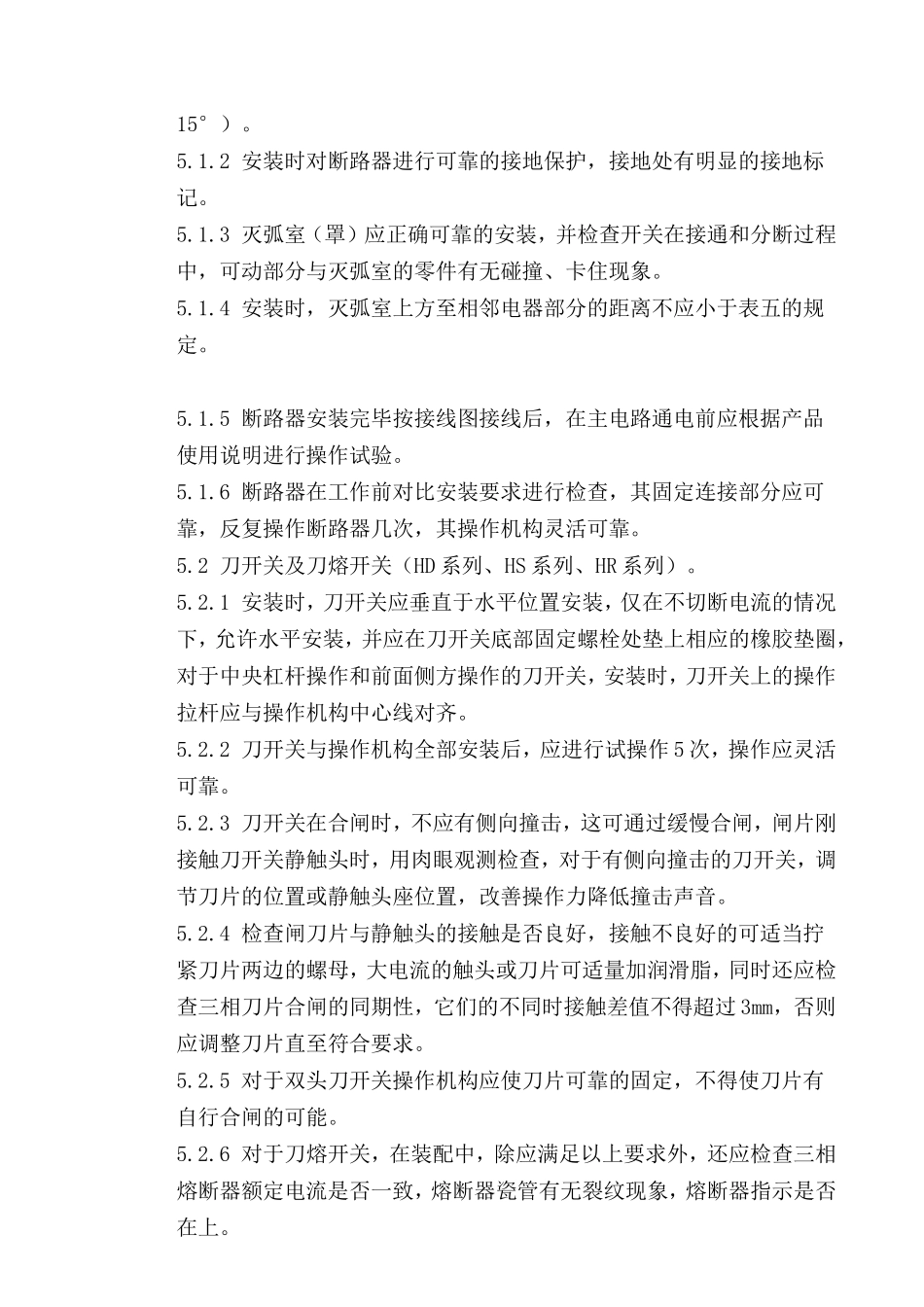

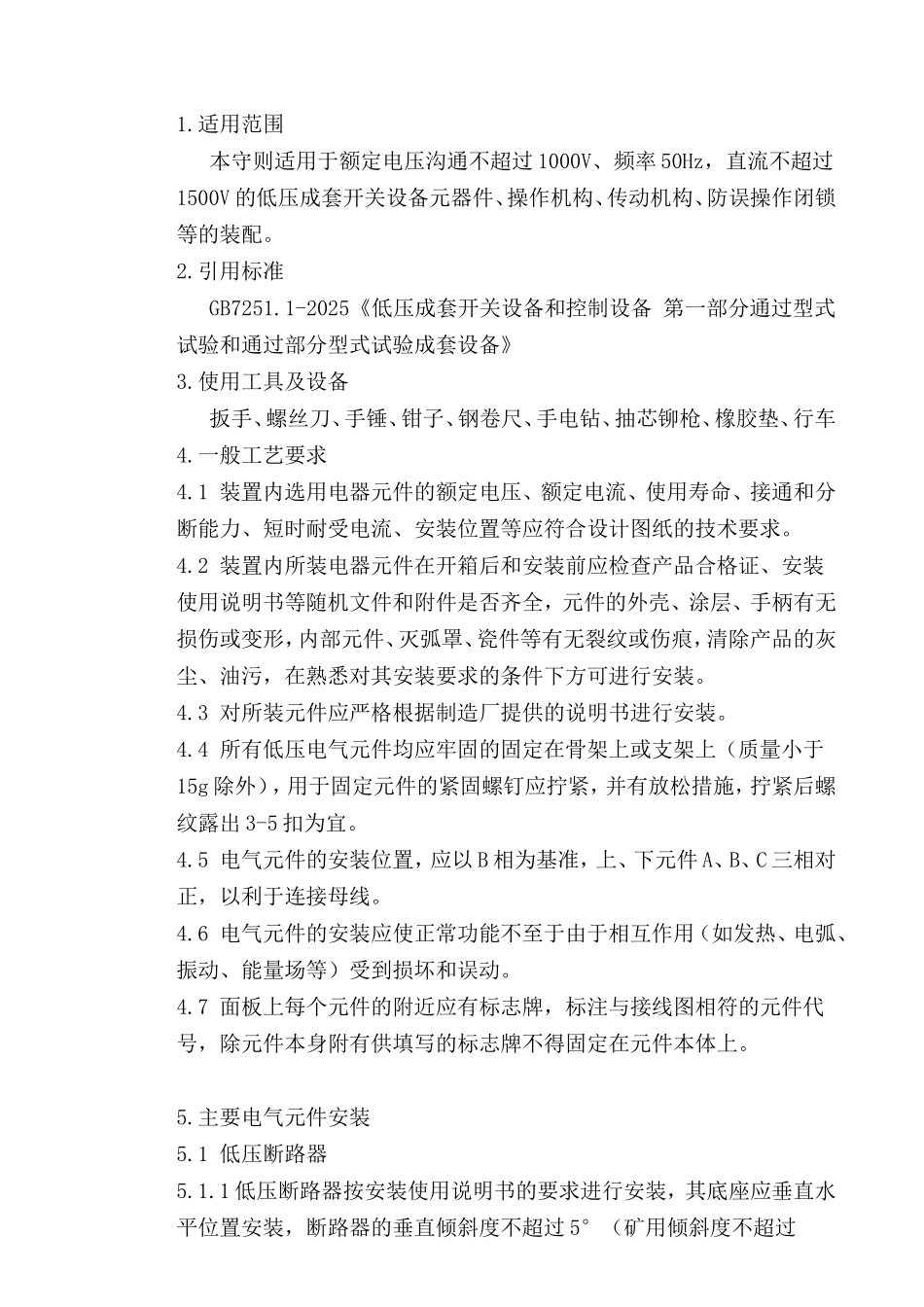

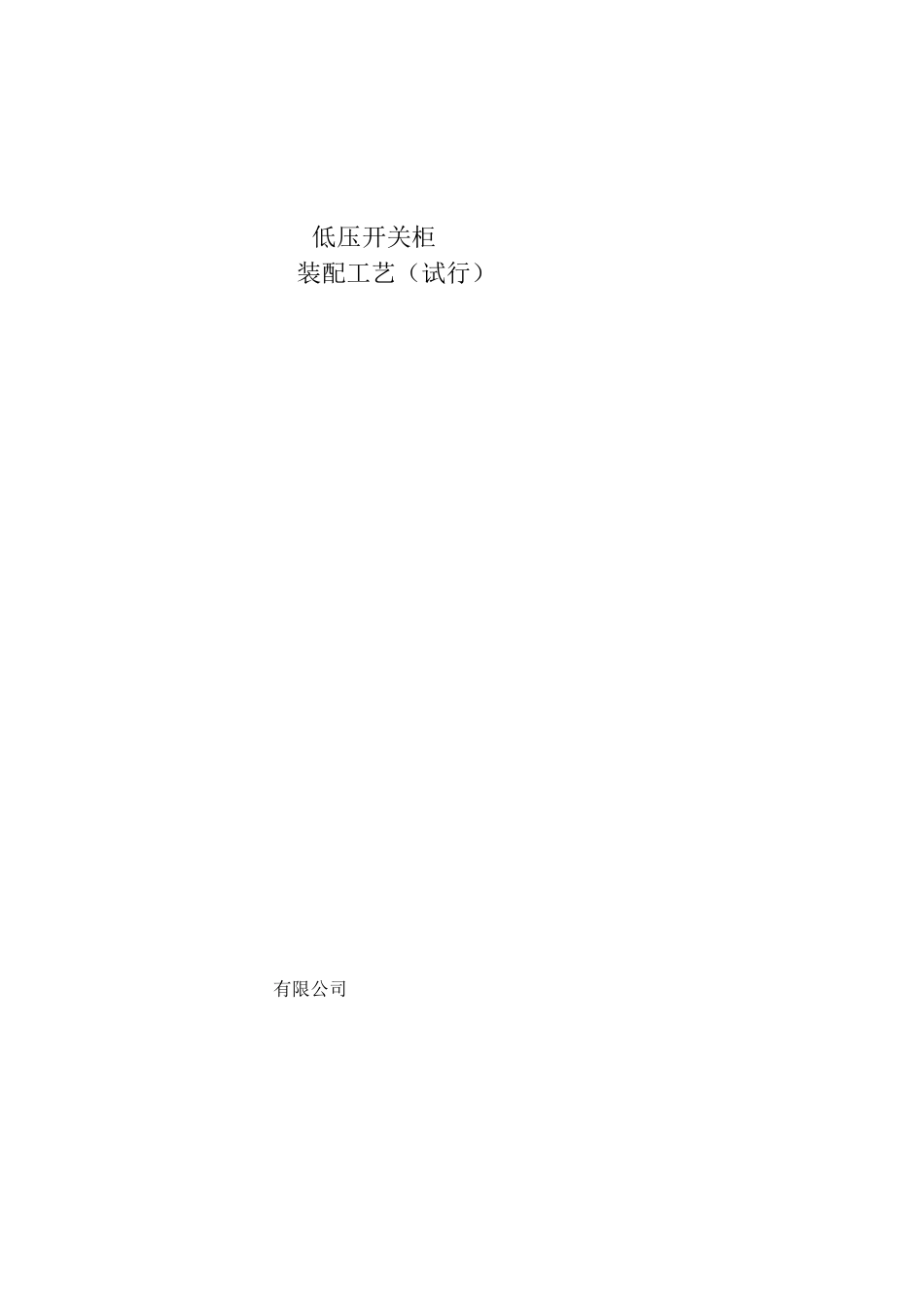

低压开关柜 装配工艺（试行） 有限公司1.适用范围本守则适用于额定电压沟通不超过 1000V、频率 50Hz，直流不超过1500V 的低压成套开关设备元器件、操作机构、传动机构、防误操作闭锁等的装配。2.引用标准GB7251.1-2025《低压成套开关设备和控制设备 第一部分通过型式试验和通过部分型式试验成套设备》3.使用工具及设备扳手、螺丝刀、手锤、钳子、钢卷尺、手电钻、抽芯铆枪、橡胶垫、行车4.一般工艺要求4.1 装置内选用电器元件的额定电压、额定电流、使用寿命、接通和分断能力、短时耐受电流、安装位置等应符合设计图纸的技术要求。4.2 装置内所装电器元件在开箱后和安装前应检查产品合格证、安装使用说明书等随机文件和附件是否齐全，元件的外壳、涂层、手柄有无损伤或变形，内部元件、灭弧罩、瓷件等有无裂纹或伤痕，清除产品的灰尘、油污，在熟悉对其安装要求的条件下方可进行安装。4.3 对所装元件应严格根据制造厂提供的说明书进行安装。4.4 所有低压电气元件均应牢固的固定在骨架上或支架上（质量小于15g 除外），用于固定元件的紧固螺钉应拧紧，并有放松措施，拧紧后螺纹露出 3-5 扣为宜。4.5 电气元件的安装位置，应以 B 相为基准，上、下元件 A、B、C 三相对正，以利于连接母线。4.6 电气元件的安装应使正常功能不至于由于相互作用（如发热、电弧、振动、能量场等）受到损坏和误动。4.7 面板上每个元件的附近应有标志牌，标注与接线图相符的元件代号，除元件本身附有供填写的标志牌不得固定在元件本体上。5.主要电气元件安装5.1 低压断路器5.1.1 低压断路器按安装使用说明书的要求进行安装，其底座应垂直水平位置安装，断路器的垂直倾斜度不超过 5°（矿用倾斜度不超过15°）。5.1.2 安装时对断路器进行可靠的接地保护，接地处有明显的接地标记。5.1.3 灭弧室（罩）应正确可靠的安装，并检查开关在接通和分断过程中，可动部分与灭弧室的零件有无碰撞、卡住现象。5.1.4 安装时，灭弧室上方至相邻电器部分的距离不应小于表五的规定。5.1.5 断路器安装完毕按接线图接线后，在主电路通电前应根据产品使用说明进行操作试验。5.1.6 断路器在工作前对比安装要求进行检查，其固定连接部分应可靠，反复操作断路器几次，其操作机构灵活可靠。5.2 刀开关及刀熔开关（HD 系列、HS 系列、HR 系列）。5.2.1 安装时，刀开关应垂直于水平位置安装，仅在不切断电流的情况下，允许水平安装，并应在刀开关底部固定螺栓处垫上...
