住宅小区供暖机房工程设计方案

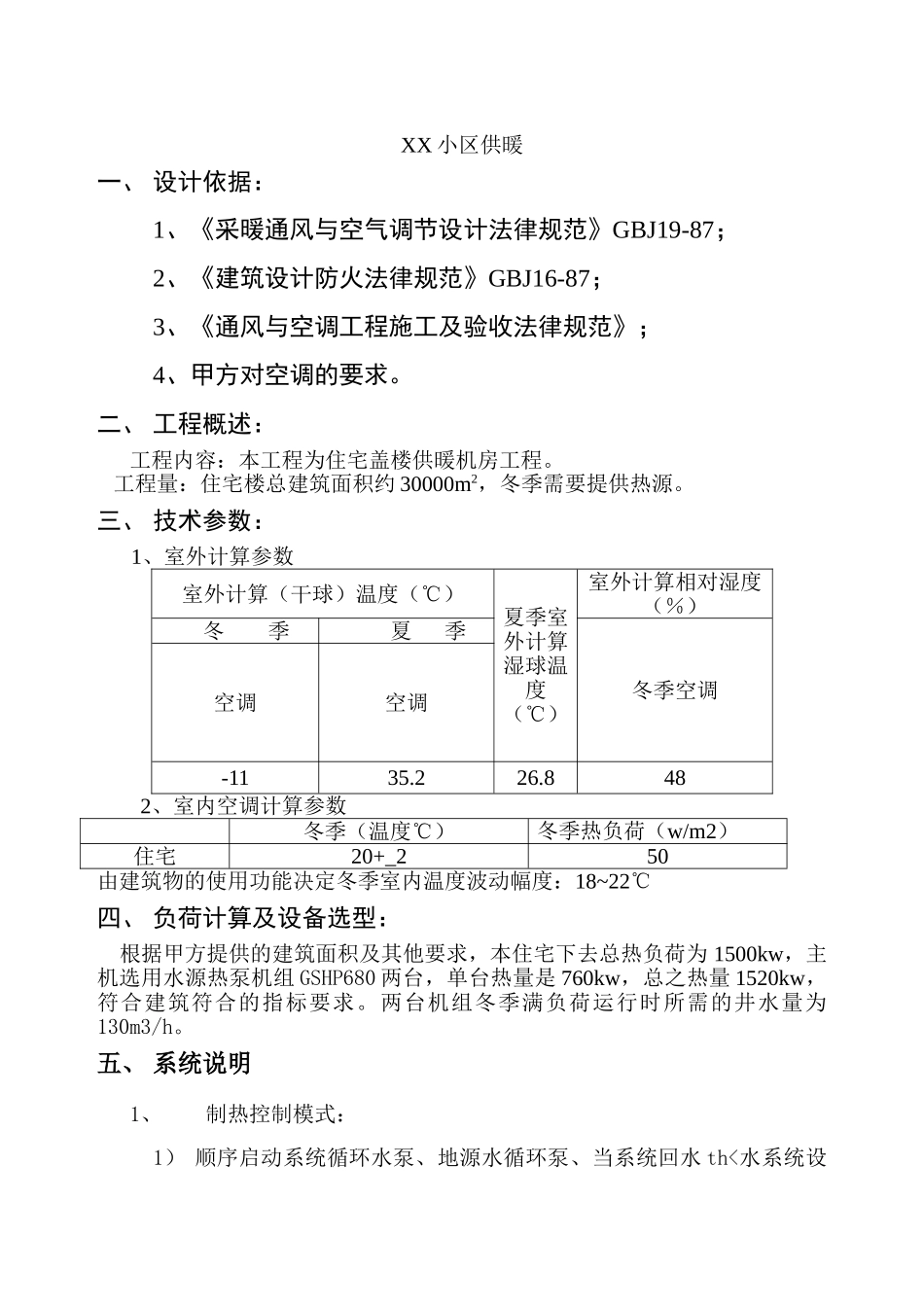

XX 小区供暖一、 设计依据：1、《采暖通风与空气调节设计法律规范》GBJ19-87；2、《建筑设计防火法律规范》GBJ16-87；3、《通风与空调工程施工及验收法律规范》；4、甲方对空调的要求。二、 工程概述：工程内容：本工程为住宅盖楼供暖机房工程。 工程量：住宅楼总建筑面积约 30000m2，冬季需要提供热源。三、 技术参数：1、室外计算参数室外计算（干球）温度（℃）夏季室外计算湿球温度（℃）室外计算相对湿度（％）冬 季夏 季冬季空调空调空调-1135.226.8482、室内空调计算参数 冬季（温度℃）冬季热负荷（w/m2）住宅20+_250由建筑物的使用功能决定冬季室内温度波动幅度：18~22℃四、 负荷计算及设备选型： 根据甲方提供的建筑面积及其他要求，本住宅下去总热负荷为 1500kw，主机选用水源热泵机组 GSHP680 两台，单台热量是 760kw，总之热量 1520kw，符合建筑符合的指标要求。两台机组冬季满负荷运行时所需的井水量为130m3/h。五、 系统说明1、 制热控制模式：1） 顺序启动系统循环水泵、地源水循环泵、当系统回水 th<水系统设定的回水温度（40℃），机组进入制热状态，热泵机组投入制热运行； 2） 若 1#热泵机组的压缩机全部投入运行后，系统回水温度 th 依旧<系统设定的回水温度（40℃），那么，依次启动第 2#热泵机组，2#热泵机组开始投入运行；3） 反之，当系统所要求的热负荷较小时或整个大楼所要求的热负荷在减少时，即系统回水 th>水系统设定的回水温度（40℃），将按一定的程序逐渐减少开启的机组，从而保证机组的热量输出与住宅所要求的热量保持最佳匹配，实现机组的高效、节能运行。2、冬季制热：材 料 表序号名称规格及型号单位数量单价合价1水源热泵机组GSHP680 制热量 760kw 功率 167kw台2261464522928空调循环水量 116.1m3/h 地下水量 62.1m3/h2循环水泵TPG125-200B 流量 134m3/h 扬程 40m 台3550016500功率 22kw3电子水处理仪DN200个1230023004除砂器DN200个1380038005全自动软水器流量 2m3个1250025006落地式膨胀水箱NGP0.4*1-50*2套127000270007软水箱2000*1000*1000个1300030008蝶阀DN150 个1410014009蝶阀DN200个5208104010止回阀DN150 个4500200011Y 型过滤器DN150 个3380114012橡胶软接头DN150 个14187261813压力表 个104040014温度计 个42510015三通DN200个12253303616弯头DN150 个1474103617弯头DN200个10153153018法兰DN150 副5080400019法兰DN200副30130390020镀...
