住宅锚杆挡墙支护工程施工方案

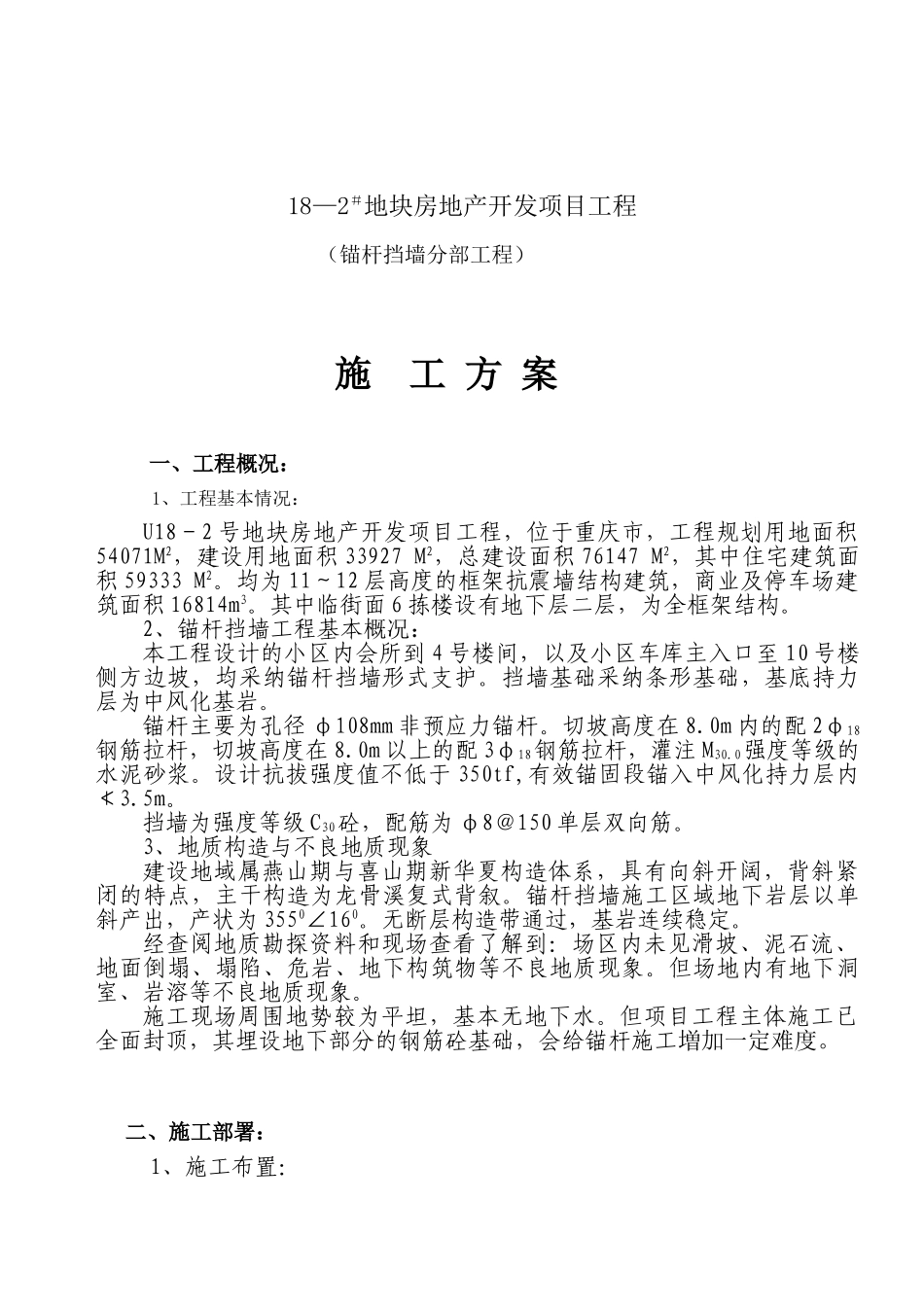

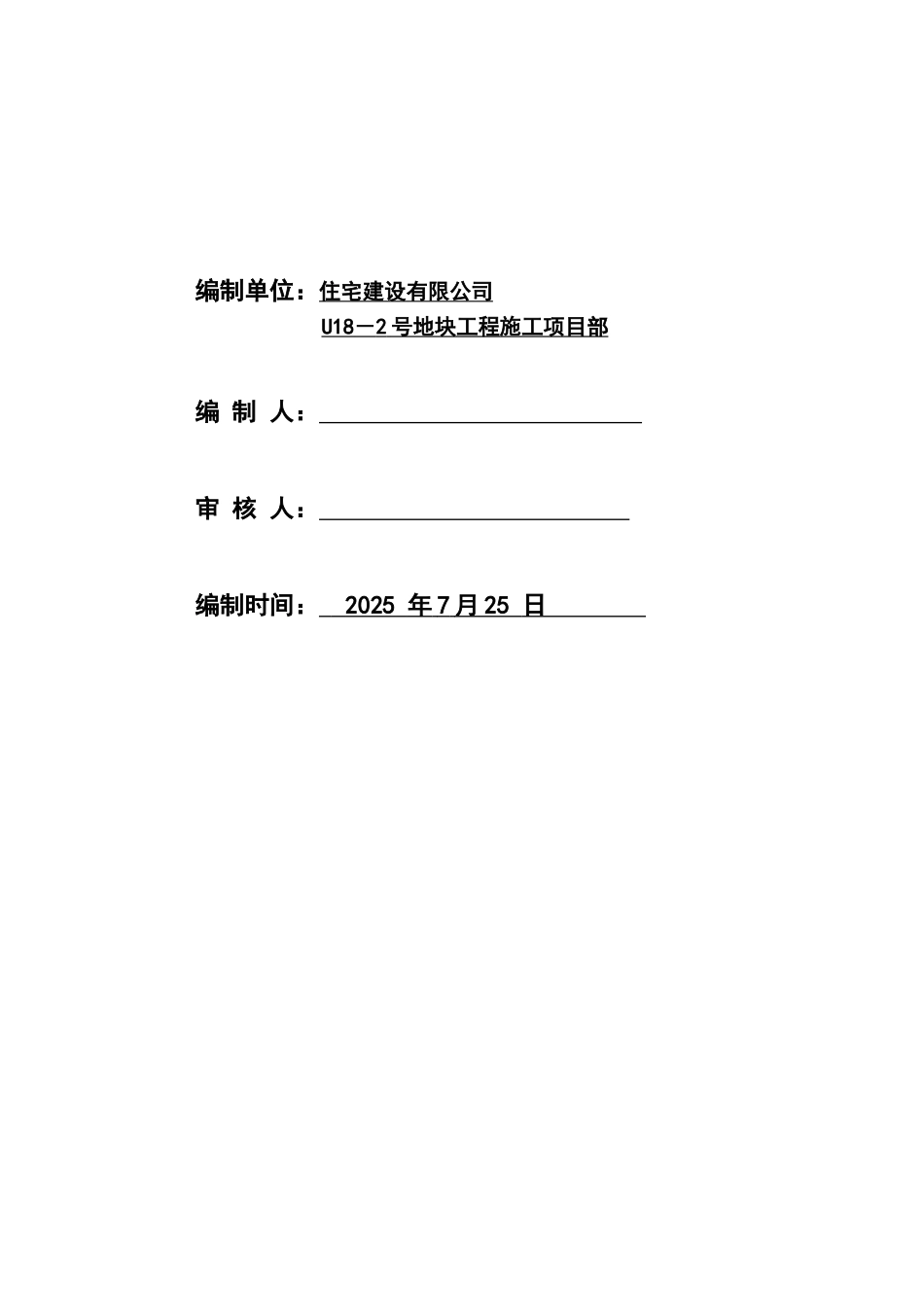

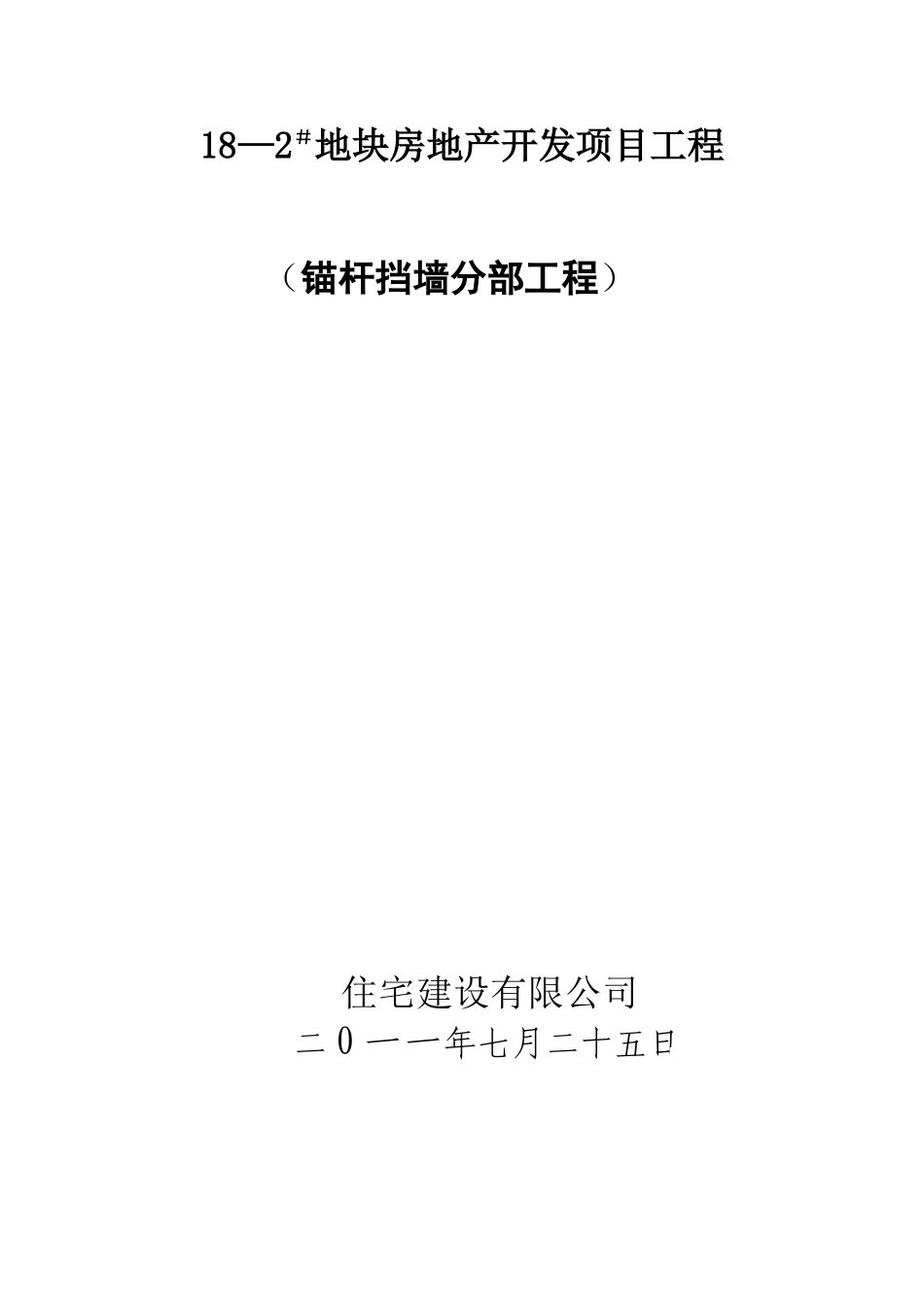

18—2＃地块房地产开发项目工程 （锚杆挡墙分部工程） 住宅建设有限公司 二 0 一一年七月二十五日编制单位：住宅建设有限公司U18 － 2 号地块工程施工项目部 编 制 人： 审 核 人： 编制时间： 2025 年 7 月 25 日 18—2＃地块房地产开发项目工程 （锚杆挡墙分部工程） 施 工 方 案一、工程概况：1、工程基本情况：U18－2 号地块房地产开发项目工程，位于重庆市，工程规划用地面积54071M2，建设用地面积 33927 M2，总建设面积 76147 M2，其中住宅建筑面积 59333 M2。均为 11～12 层高度的框架抗震墙结构建筑，商业及停车场建筑面积 16814m3。其中临街面 6 拣楼设有地下层二层，为全框架结构。2、锚杆挡墙工程基本概况：本工程设计的小区内会所到 4 号楼间，以及小区车库主入口至 10 号楼侧方边坡，均采纳锚杆挡墙形式支护。挡墙基础采纳条形基础，基底持力层为中风化基岩。锚杆主要为孔径 φ108mm 非预应力锚杆。切坡高度在 8.0m 内的配 2φ18钢筋拉杆，切坡高度在 8.0m 以上的配 3φ18钢筋拉杆，灌注 M30.0强度等级的水泥砂浆。设计抗拔强度值不低于 350tf,有效锚固段锚入中风化持力层内≮3.5m。挡墙为强度等级 C30砼，配筋为 φ8＠150 单层双向筋。3、地质构造与不良地质现象建设地域属燕山期与喜山期新华夏构造体系，具有向斜开阔，背斜紧闭的特点，主干构造为龙骨溪复式背叙。锚杆挡墙施工区域地下岩层以单斜产出，产状为 3550∠160。无断层构造带通过，基岩连续稳定。经查阅地质勘探资料和现场查看了解到：场区内未见滑坡、泥石流、地面倒塌、塌陷、危岩、地下构筑物等不良地质现象。但场地内有地下洞室、岩溶等不良地质现象。施工现场周围地势较为平坦，基本无地下水。但项目工程主体施工已全面封顶，其埋设地下部分的钢筋砼基础，会给锚杆施工増加一定难度。 二、施工部署： 1、施工布置：本工程属典型的锚杆砼面板支护结构。其锚杆为倾斜角度为 20o的非预应力锚杆。挡墙为 200mm 厚的钢筋砼面板组成，为考虑施工完毕后因地基影响而引起挡墙开裂变形，现决定将长度超过 20.0m，按每段约15～20M 左右，设一道沉降缝，缝宽 500MM。同时，为防止因切坡内排水不畅，引起挡墙崩裂，按每间隔 3.0M 左右，设的 Φ100 的 UPVC 泄水孔。2、作业工种及人数计划工 种人 数工 种人 数工 长 1 专职职检1架 工4焊 工1机操工6模 工8钢筋工5试验工1砼 工10安全保卫1合计...
