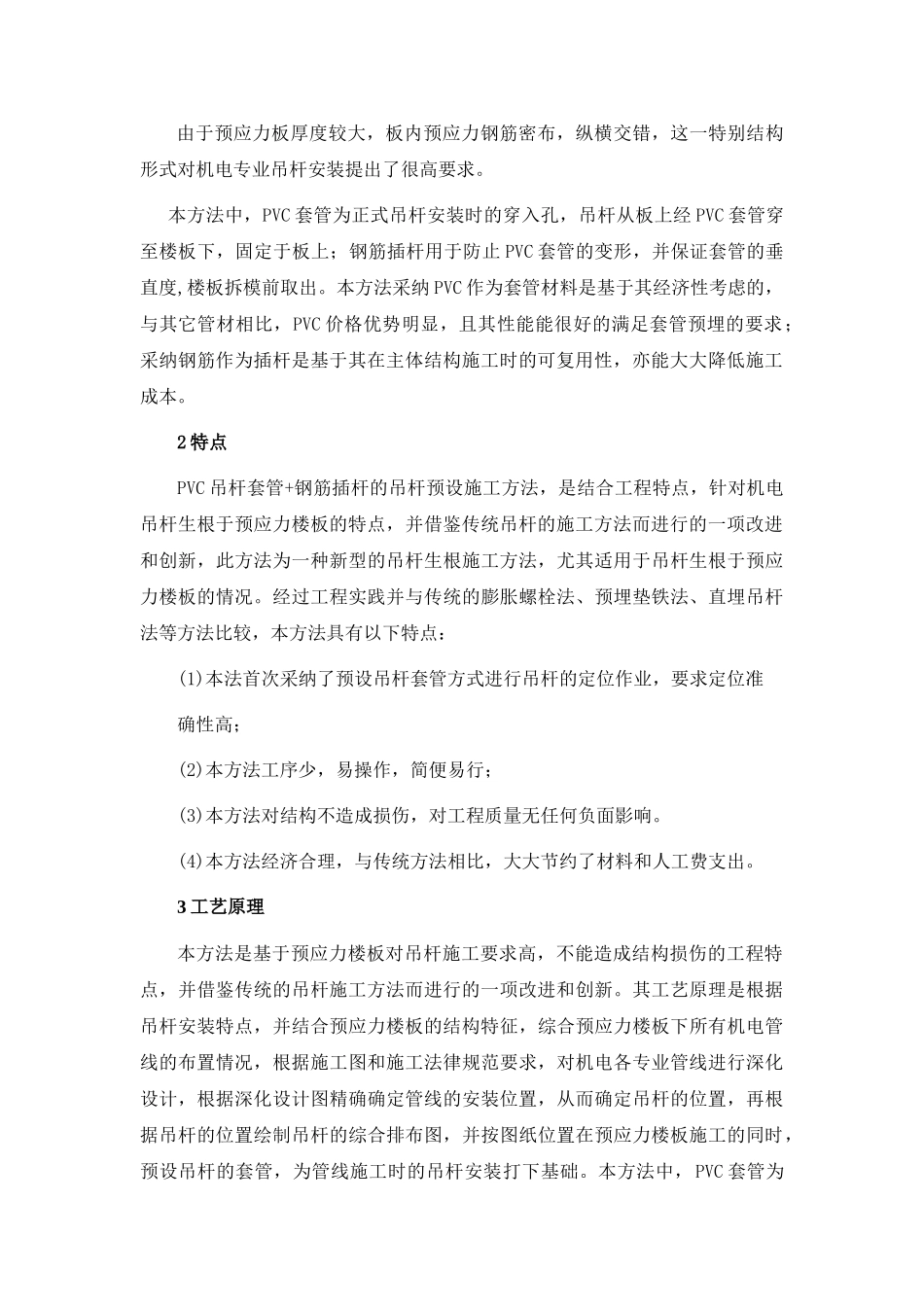

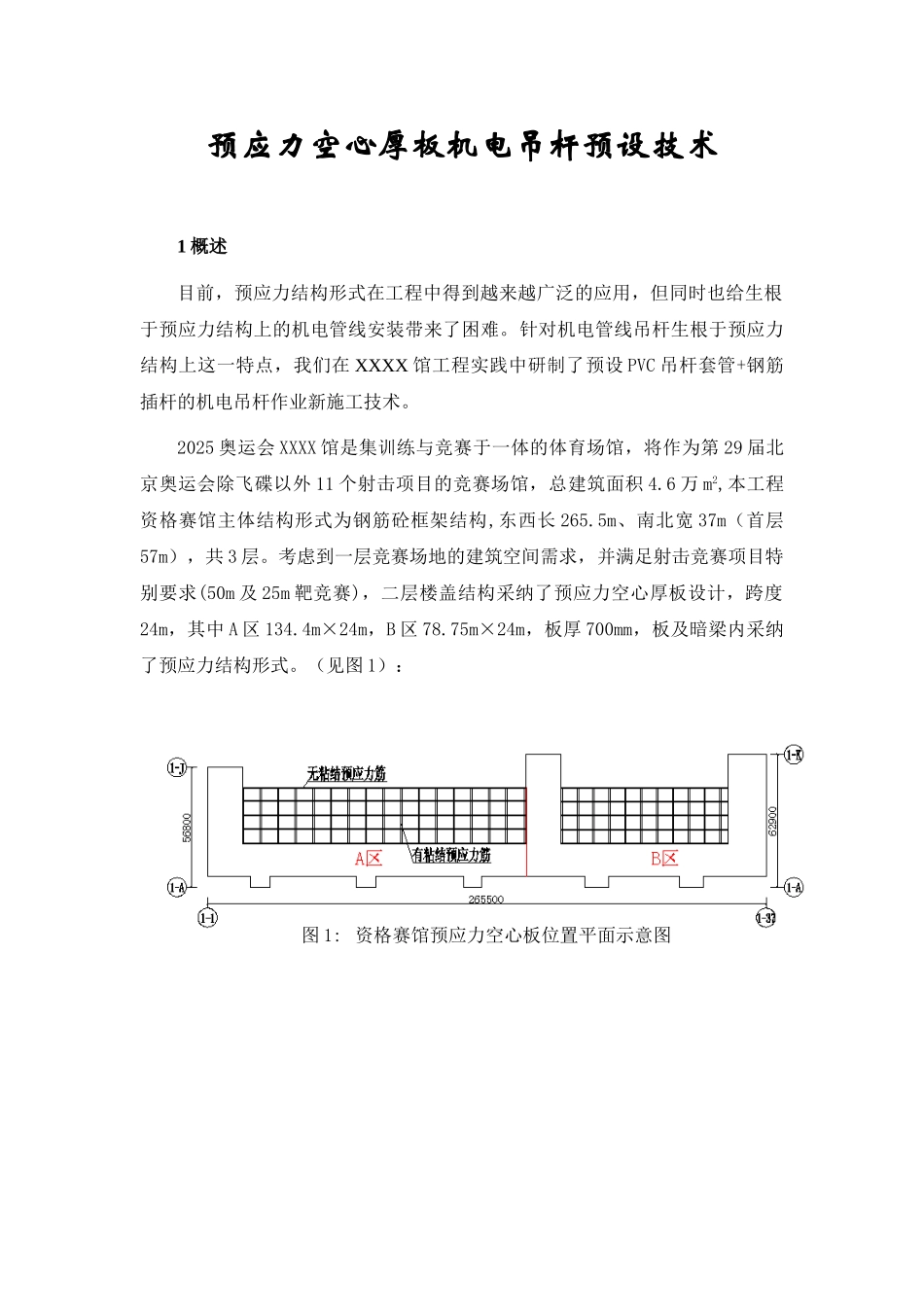

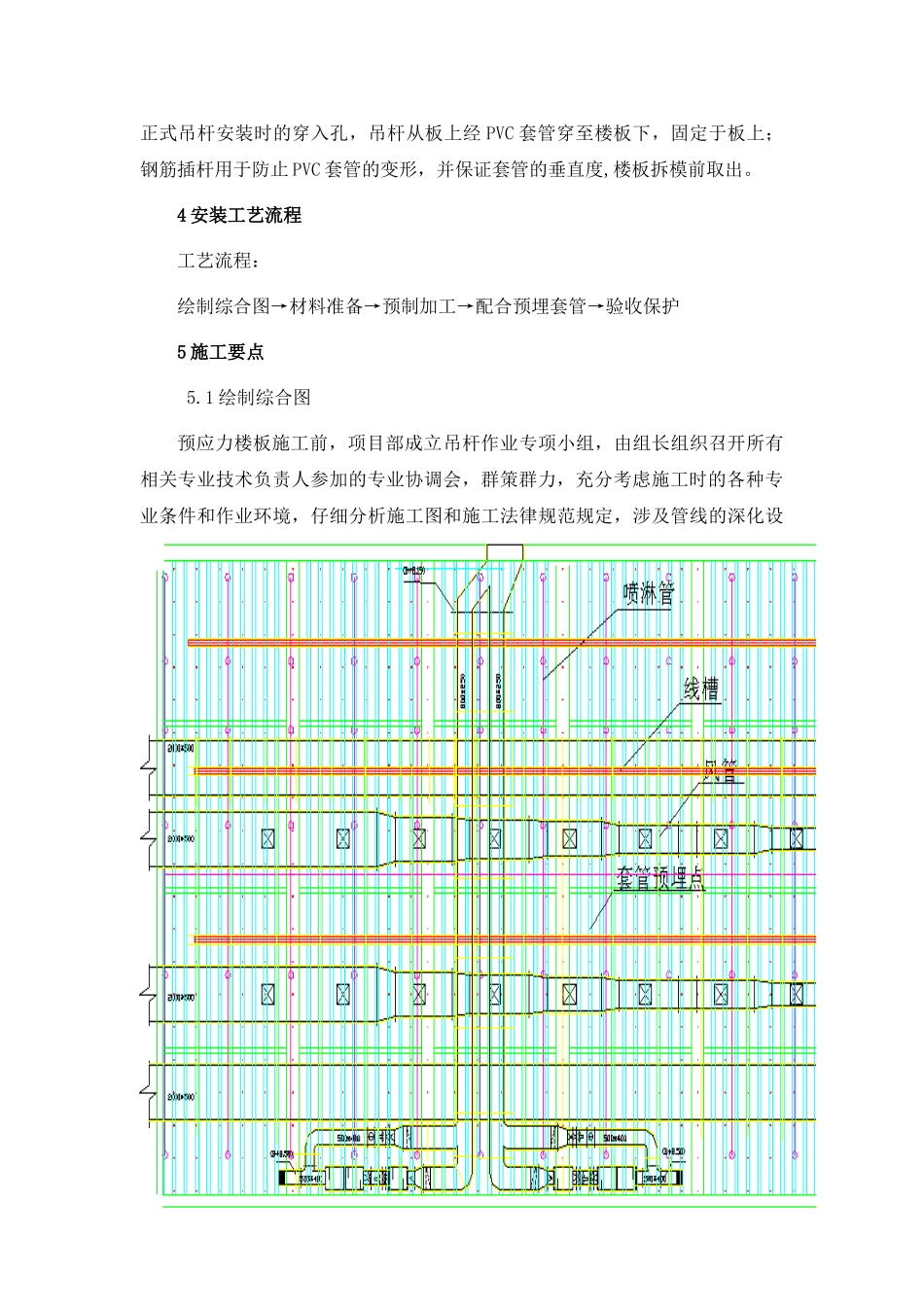

图 1: 资格赛馆预应力空心板位置平面示意图预应力空心厚板机电吊杆预设技术 1 概述目前，预应力结构形式在工程中得到越来越广泛的应用，但同时也给生根于预应力结构上的机电管线安装带来了困难。针对机电管线吊杆生根于预应力结构上这一特点，我们在 XXXX 馆工程实践中研制了预设 PVC 吊杆套管+钢筋插杆的机电吊杆作业新施工技术。2025 奥运会 XXXX 馆是集训练与竞赛于一体的体育场馆，将作为第 29 届北京奥运会除飞碟以外 11 个射击项目的竞赛场馆，总建筑面积 4.6 万 m2,本工程资格赛馆主体结构形式为钢筋砼框架结构,东西长 265.5m、南北宽 37m（首层57m），共 3 层。考虑到一层竞赛场地的建筑空间需求，并满足射击竞赛项目特别要求(50m 及 25m 靶竞赛)，二层楼盖结构采纳了预应力空心厚板设计，跨度24m，其中 A 区 134.4m×24m，B 区 78.75m×24m，板厚 700mm，板及暗梁内采纳了预应力结构形式。（见图 1）：由于预应力板厚度较大，板内预应力钢筋密布，纵横交错，这一特别结构形式对机电专业吊杆安装提出了很高要求。本方法中，PVC 套管为正式吊杆安装时的穿入孔，吊杆从板上经 PVC 套管穿至楼板下，固定于板上；钢筋插杆用于防止 PVC 套管的变形，并保证套管的垂直度,楼板拆模前取出。本方法采纳 PVC 作为套管材料是基于其经济性考虑的，与其它管材相比，PVC 价格优势明显，且其性能能很好的满足套管预埋的要求；采纳钢筋作为插杆是基于其在主体结构施工时的可复用性，亦能大大降低施工成本。2 特点PVC 吊杆套管+钢筋插杆的吊杆预设施工方法，是结合工程特点，针对机电吊杆生根于预应力楼板的特点，并借鉴传统吊杆的施工方法而进行的一项改进和创新，此方法为一种新型的吊杆生根施工方法，尤其适用于吊杆生根于预应力楼板的情况。经过工程实践并与传统的膨胀螺栓法、预埋垫铁法、直埋吊杆法等方法比较，本方法具有以下特点：(1)本法首次采纳了预设吊杆套管方式进行吊杆的定位作业，要求定位准确性高；(2)本方法工序少，易操作，简便易行；(3)本方法对结构不造成损伤，对工程质量无任何负面影响。(4)本方法经济合理，与传统方法相比，大大节约了材料和人工费支出。3 工艺原理本方法是基于预应力楼板对吊杆施工要求高，不能造成结构损伤的工程特点，并借鉴传统的吊杆施工方法而进行的一项改进和创新。其工艺原理是根据吊杆安装特点，并结合预应力楼板的结构特征，综合预应力楼板下所有机电管线的布...
