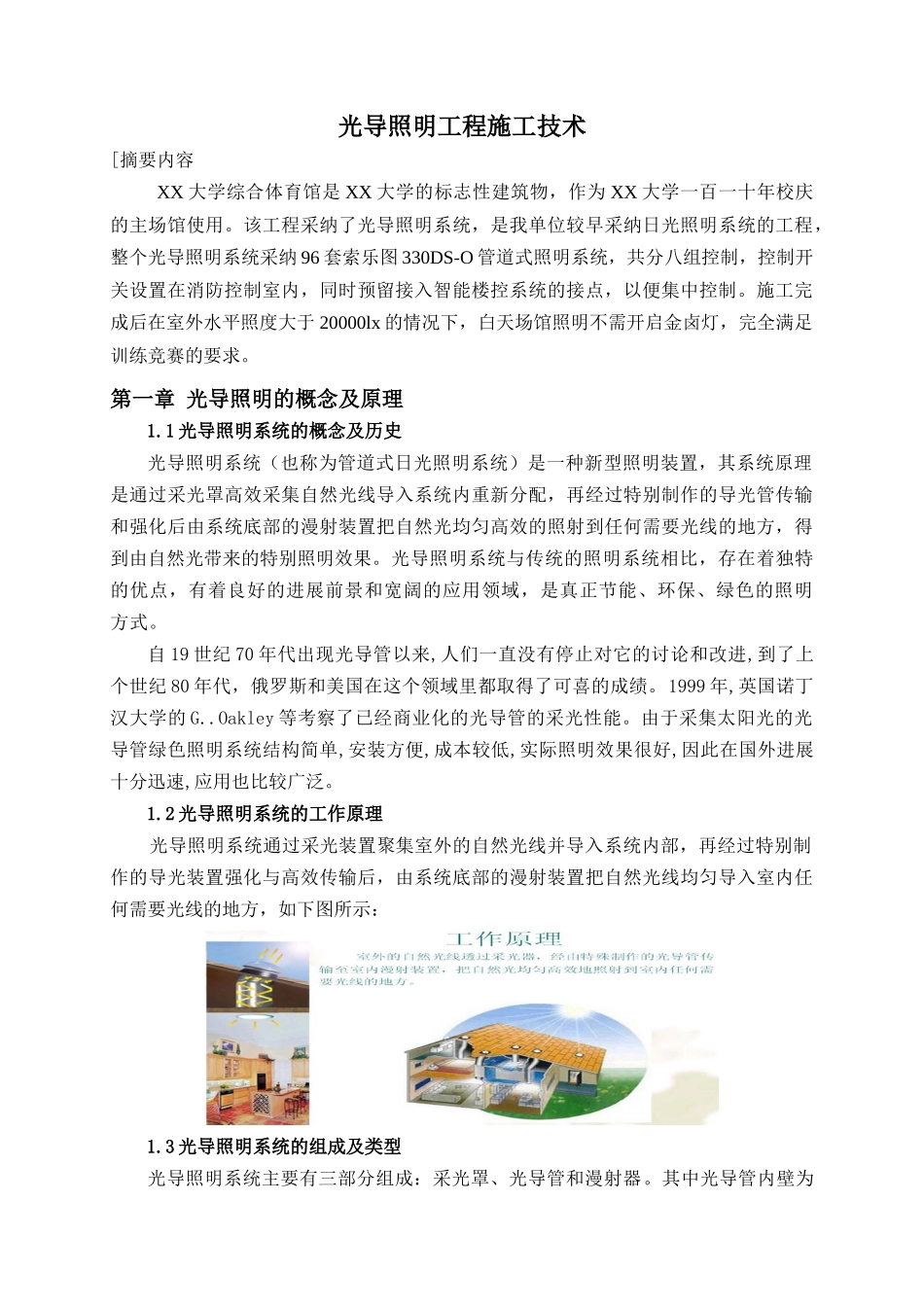

光导照明工程施工技术[摘要内容XX 大学综合体育馆是 XX 大学的标志性建筑物，作为 XX 大学一百一十年校庆的主场馆使用。该工程采纳了光导照明系统，是我单位较早采纳日光照明系统的工程，整个光导照明系统采纳 96 套索乐图 330DS-O 管道式照明系统，共分八组控制，控制开关设置在消防控制室内，同时预留接入智能楼控系统的接点，以便集中控制。施工完成后在室外水平照度大于 20000lx 的情况下，白天场馆照明不需开启金卤灯，完全满足训练竞赛的要求。 第一章 光导照明的概念及原理1.1 光导照明系统的概念及历史光导照明系统（也称为管道式日光照明系统）是一种新型照明装置，其系统原理是通过采光罩高效采集自然光线导入系统内重新分配，再经过特别制作的导光管传输和强化后由系统底部的漫射装置把自然光均匀高效的照射到任何需要光线的地方，得到由自然光带来的特别照明效果。光导照明系统与传统的照明系统相比，存在着独特的优点，有着良好的进展前景和宽阔的应用领域，是真正节能、环保、绿色的照明方式。自 19 世纪 70 年代出现光导管以来,人们一直没有停止对它的讨论和改进,到了上个世纪 80 年代，俄罗斯和美国在这个领域里都取得了可喜的成绩。1999 年,英国诺丁汉大学的 G..Oakley 等考察了已经商业化的光导管的采光性能。由于采集太阳光的光导管绿色照明系统结构简单,安装方便,成本较低,实际照明效果很好,因此在国外进展十分迅速,应用也比较广泛。1.2 光导照明系统的工作原理 光导照明系统通过采光装置聚集室外的自然光线并导入系统内部，再经过特别制作的导光装置强化与高效传输后，由系统底部的漫射装置把自然光线均匀导入室内任何需要光线的地方，如下图所示： 1.3 光导照明系统的组成及类型光导照明系统主要有三部分组成：采光罩、光导管和漫射器。其中光导管内壁为高反射材料,反射率一般在 95%以上,光导管可以旋转弯曲重叠来改变导光角度和长度；而漫射器为了使室内光线分布均匀,系统底部装有散光部件,可避开眩光现象的发生。 从采光的方式上分,光导管有主动式和被动式两种。主动式是通过一个能够跟踪太阳的采光罩来采集太阳光,这种类型的光导管采集太阳光的效果很好,但是聚光器的造价相当昂贵,目前很少在建筑中采纳；目前用得最多的是被动式采光光导管, 采光罩和光导管本身连接在一起固定不动,聚光罩多由 PC 或有机玻璃注塑而成,表面有三角形全反射聚光棱。 从光导管的安装方式上来分,又分为顶部采...
