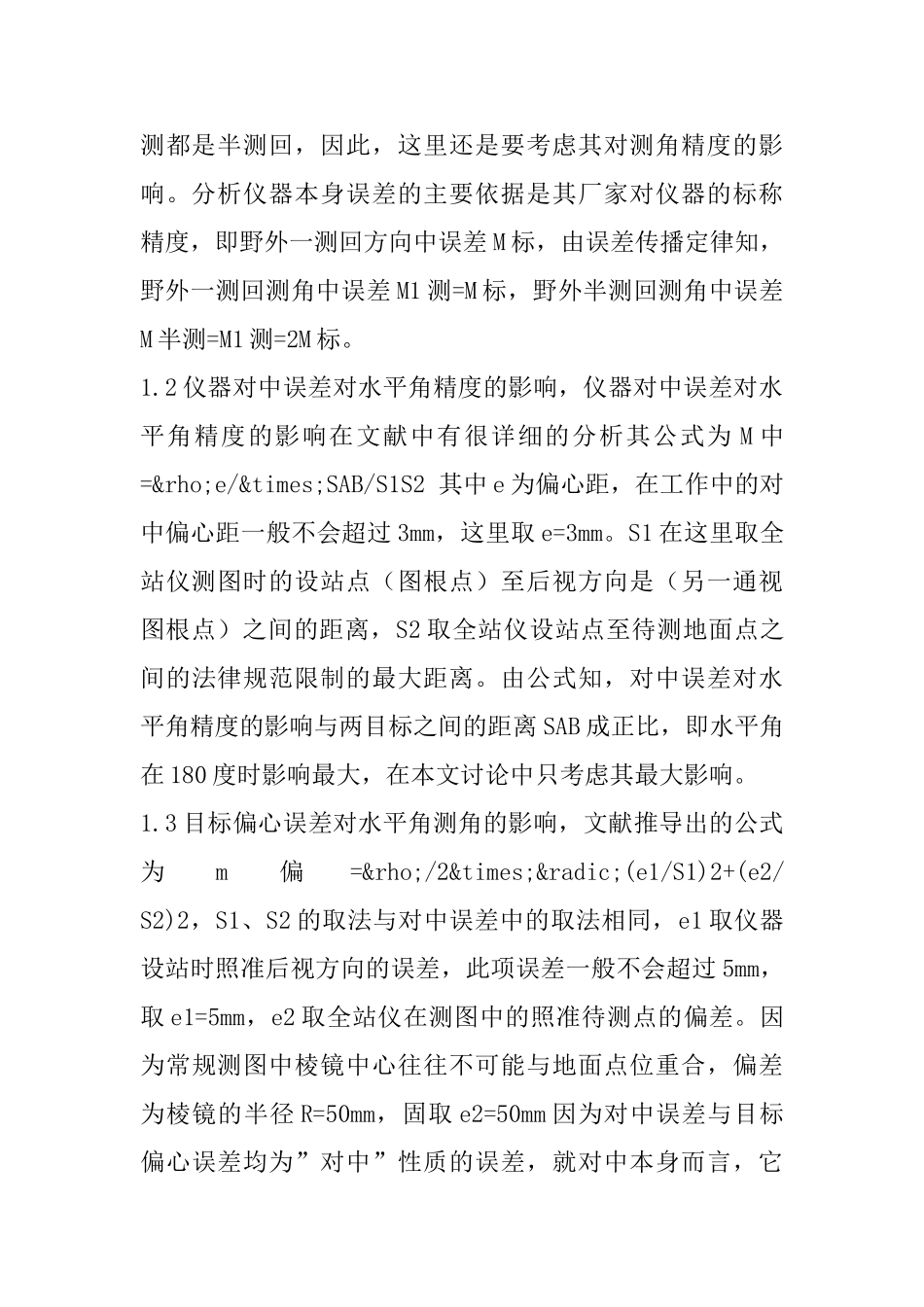

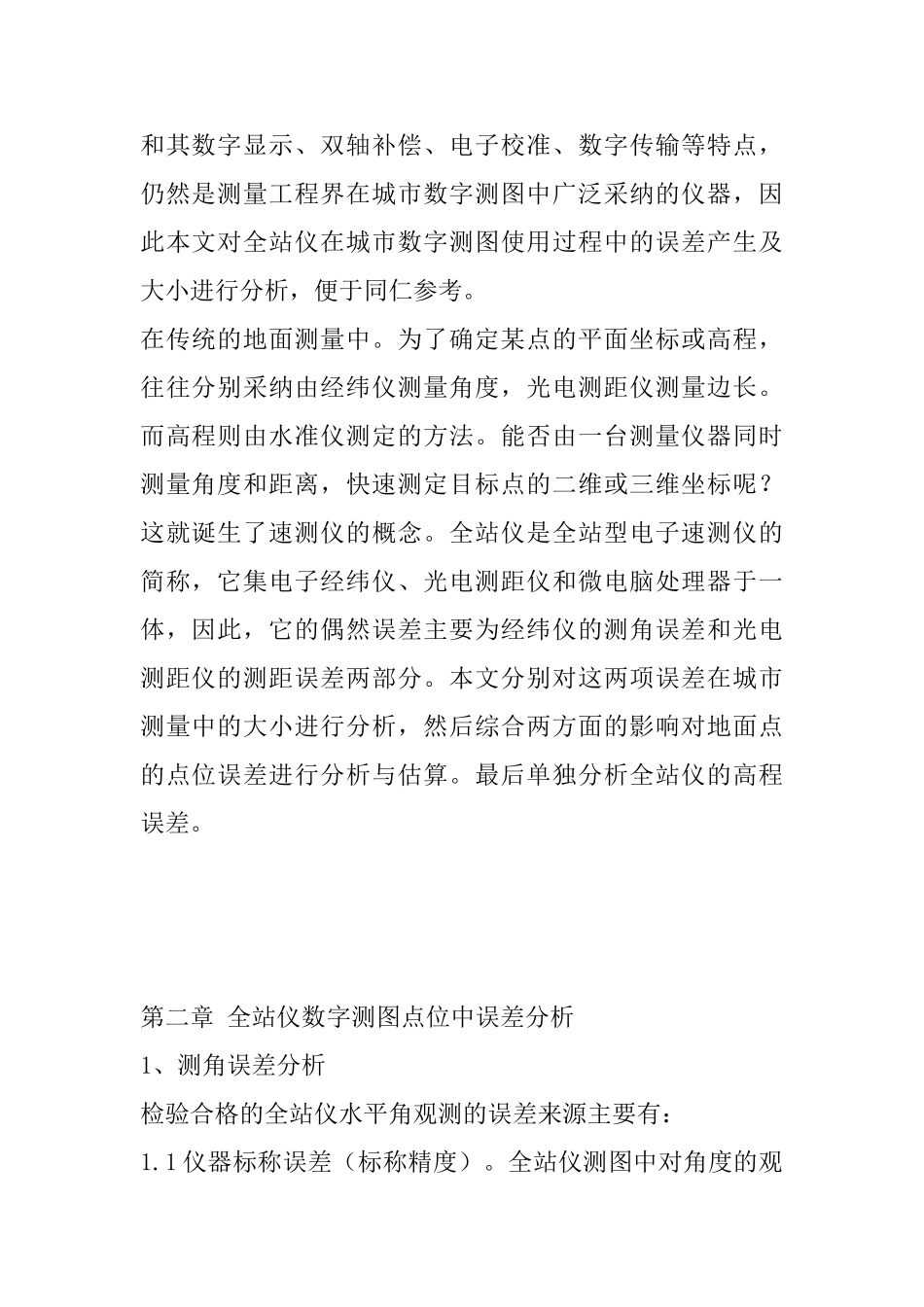

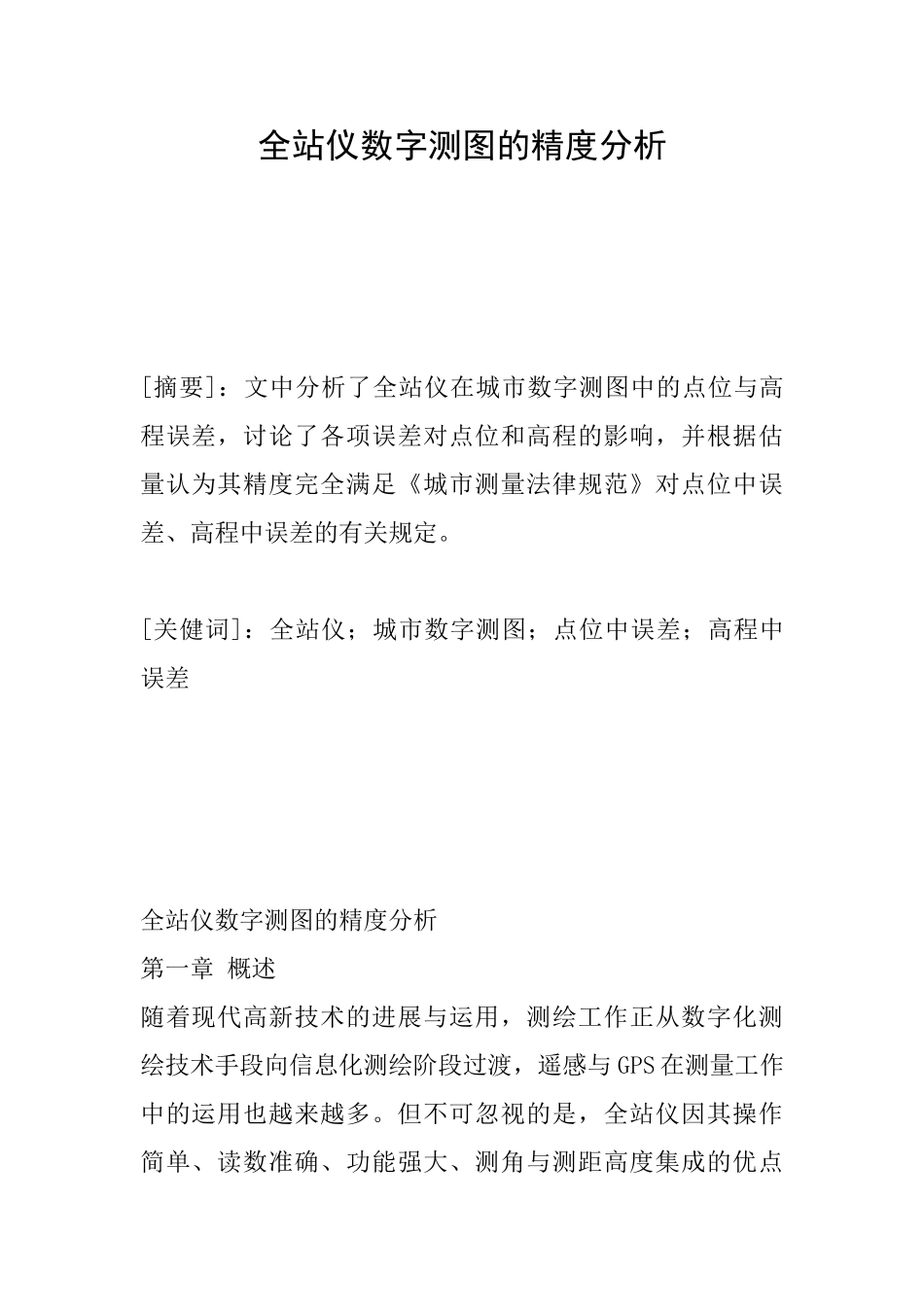

全站仪数字测图的精度分析[摘要]：文中分析了全站仪在城市数字测图中的点位与高程误差，讨论了各项误差对点位和高程的影响，并根据估量认为其精度完全满足《城市测量法律规范》对点位中误差、高程中误差的有关规定。[关健词]：全站仪；城市数字测图；点位中误差；高程中误差全站仪数字测图的精度分析第一章 概述随着现代高新技术的进展与运用，测绘工作正从数字化测绘技术手段向信息化测绘阶段过渡，遥感与 GPS 在测量工作中的运用也越来越多。但不可忽视的是，全站仪因其操作简单、读数准确、功能强大、测角与测距高度集成的优点和其数字显示、双轴补偿、电子校准、数字传输等特点，仍然是测量工程界在城市数字测图中广泛采纳的仪器，因此本文对全站仪在城市数字测图使用过程中的误差产生及大小进行分析，便于同仁参考。在传统的地面测量中。为了确定某点的平面坐标或高程，往往分别采纳由经纬仪测量角度，光电测距仪测量边长。而高程则由水准仪测定的方法。能否由一台测量仪器同时测量角度和距离，快速测定目标点的二维或三维坐标呢？这就诞生了速测仪的概念。全站仪是全站型电子速测仪的简称，它集电子经纬仪、光电测距仪和微电脑处理器于一体，因此，它的偶然误差主要为经纬仪的测角误差和光电测距仪的测距误差两部分。本文分别对这两项误差在城市测量中的大小进行分析，然后综合两方面的影响对地面点的点位误差进行分析与估算。最后单独分析全站仪的高程误差。第二章 全站仪数字测图点位中误差分析1、测角误差分析检验合格的全站仪水平角观测的误差来源主要有：1.1 仪器标称误差（标称精度）。全站仪测图中对角度的观测都是半测回，因此，这里还是要考虑其对测角精度的影响。分析仪器本身误差的主要依据是其厂家对仪器的标称精度，即野外一测回方向中误差 M 标，由误差传播定律知，野外一测回测角中误差 M1 测=M 标，野外半测回测角中误差M 半测=M1 测=2M 标。1.2 仪器对中误差对水平角精度的影响，仪器对中误差对水平角精度的影响在文献中有很详细的分析其公式为 M 中=ρe/×SAB/S1S2 其中 e 为偏心距，在工作中的对中偏心距一般不会超过 3mm，这里取 e=3mm。S1 在这里取全站仪测图时的设站点（图根点）至后视方向是（另一通视图根点）之间的距离，S2 取全站仪设站点至待测地面点之间的法律规范限制的最大距离。由公式知，对中误差对水平角精度的影响与两目标之间的距离 SAB 成正比，即水平角在 180 度时...
