冲击钻孔灌注桩施工作业指导书

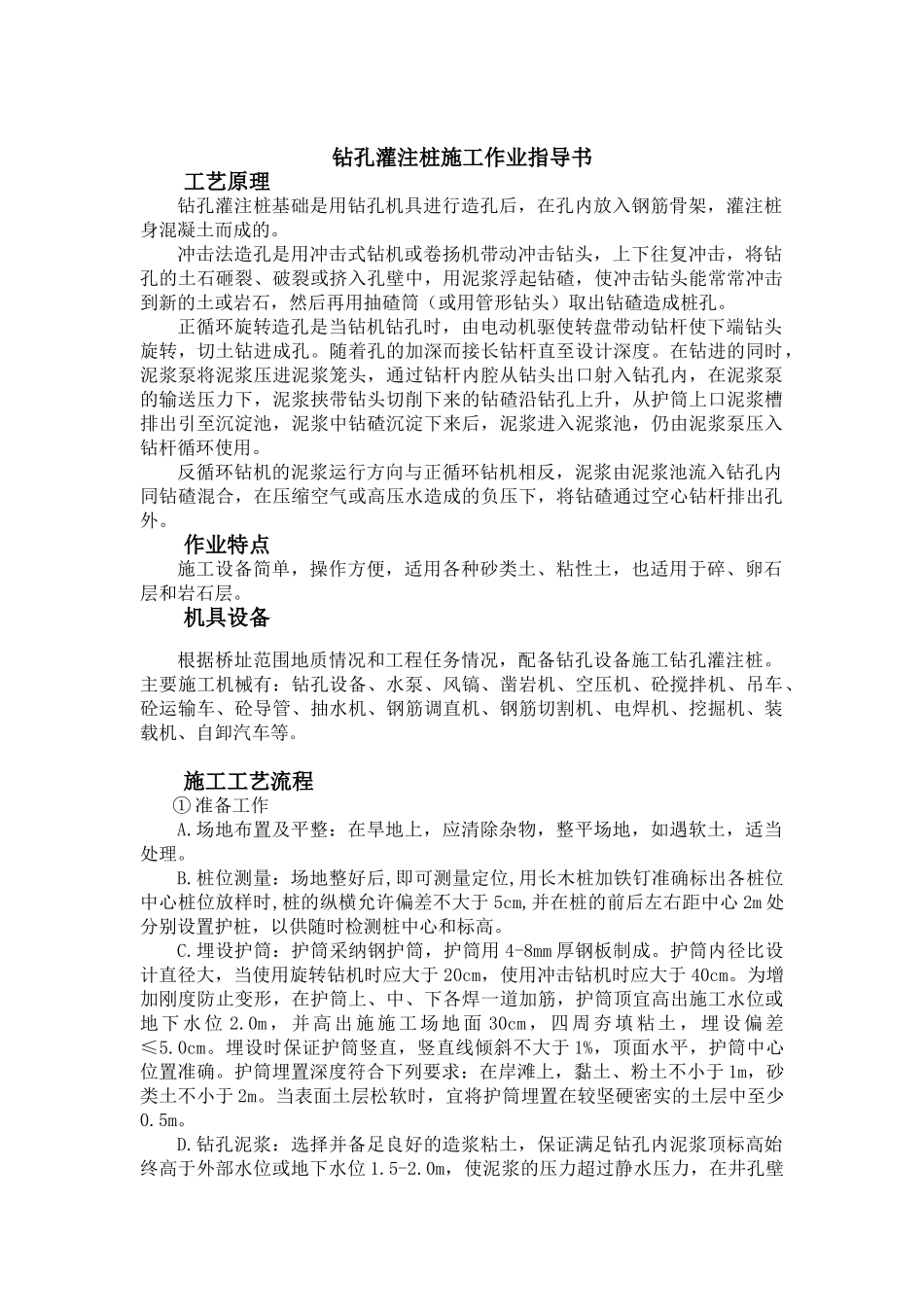

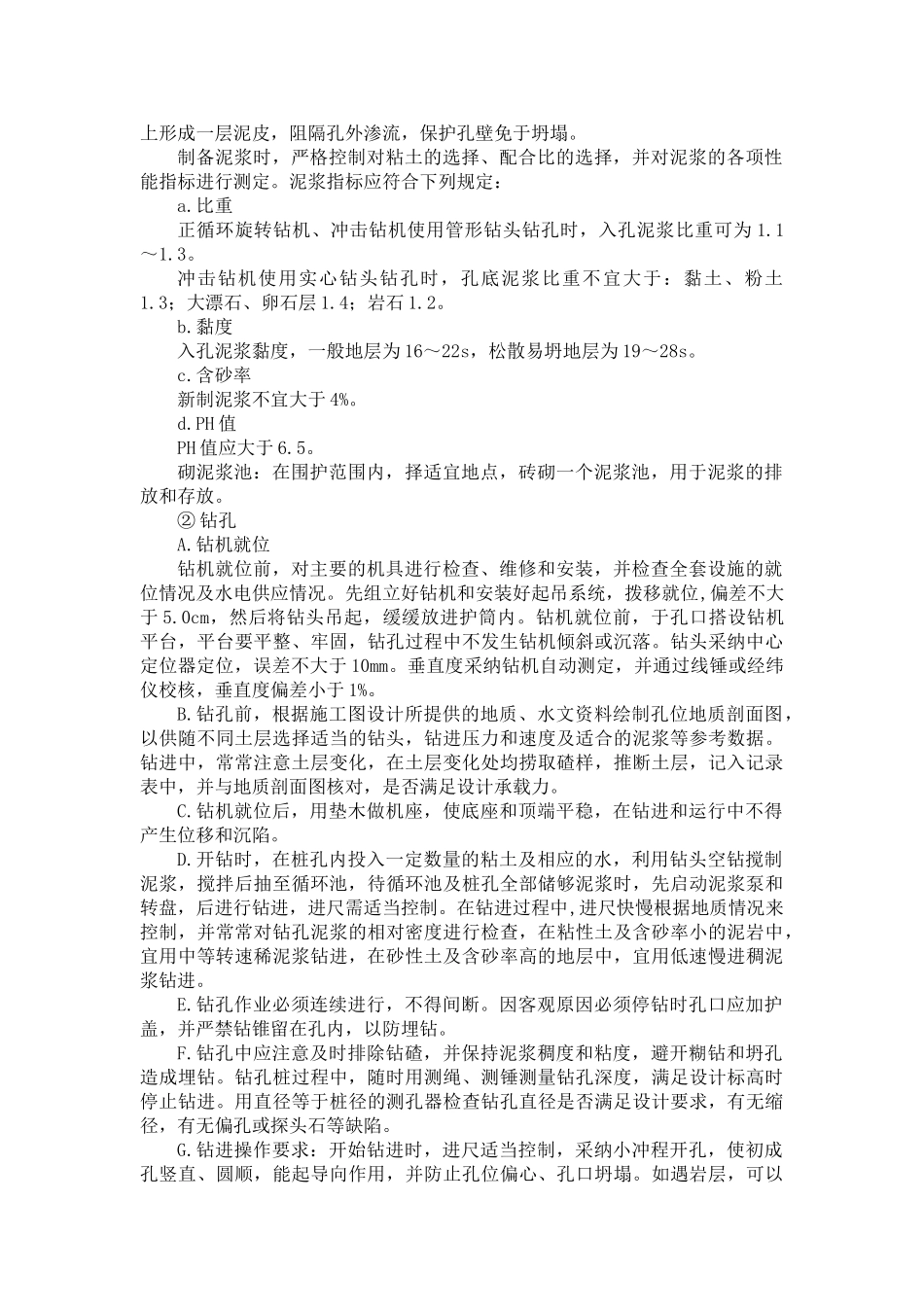

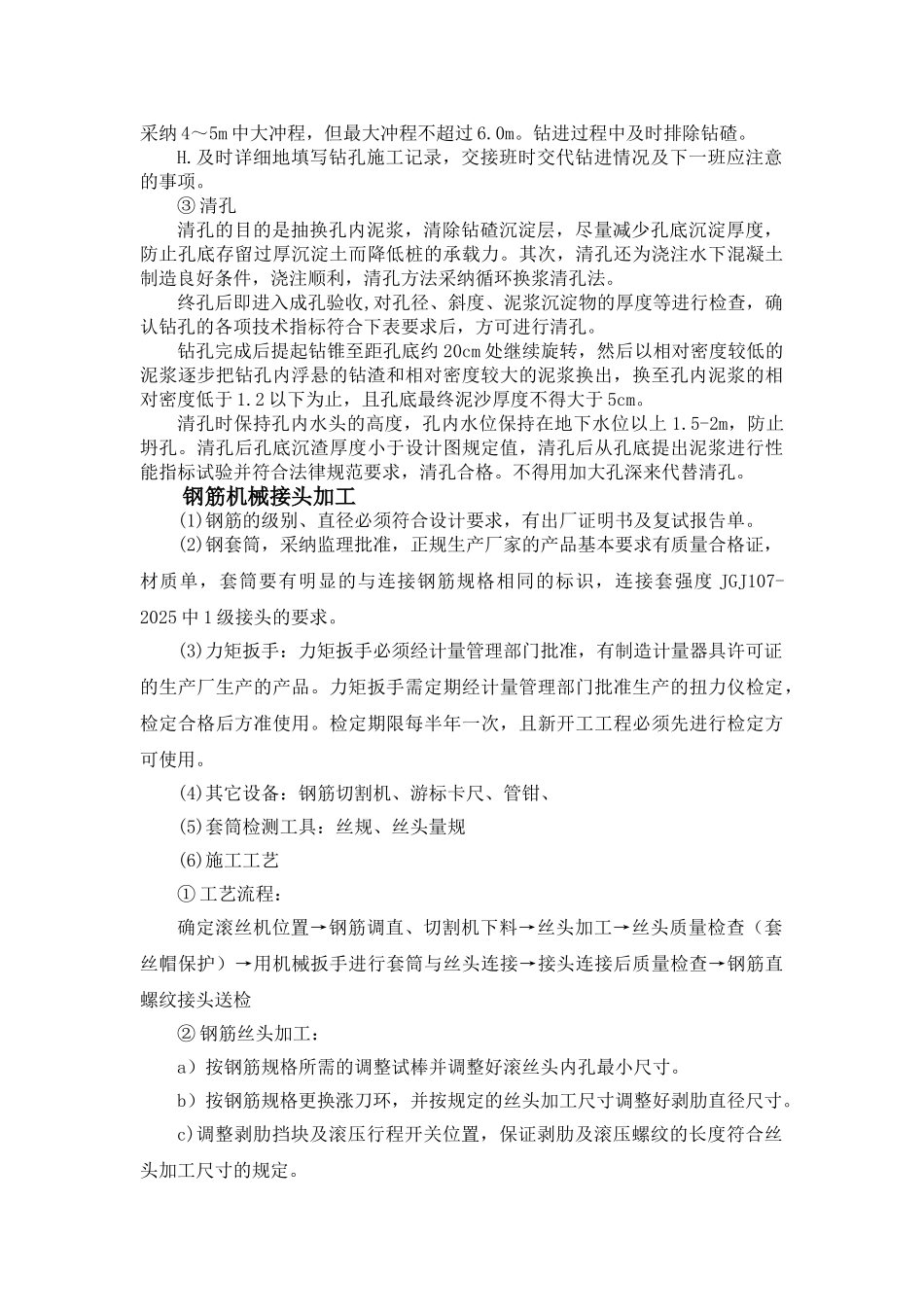

钻孔灌注桩施工作业指导书工艺原理钻孔灌注桩基础是用钻孔机具进行造孔后，在孔内放入钢筋骨架，灌注桩身混凝土而成的。冲击法造孔是用冲击式钻机或卷扬机带动冲击钻头，上下往复冲击，将钻孔的土石砸裂、破裂或挤入孔壁中，用泥浆浮起钻碴，使冲击钻头能常常冲击到新的土或岩石，然后再用抽碴筒（或用管形钻头）取出钻碴造成桩孔。正循环旋转造孔是当钻机钻孔时，由电动机驱使转盘带动钻杆使下端钻头旋转，切土钻进成孔。随着孔的加深而接长钻杆直至设计深度。在钻进的同时，泥浆泵将泥浆压进泥浆笼头，通过钻杆内腔从钻头出口射入钻孔内，在泥浆泵的输送压力下，泥浆挟带钻头切削下来的钻碴沿钻孔上升，从护筒上口泥浆槽排出引至沉淀池，泥浆中钻碴沉淀下来后，泥浆进入泥浆池，仍由泥浆泵压入钻杆循环使用。反循环钻机的泥浆运行方向与正循环钻机相反，泥浆由泥浆池流入钻孔内同钻碴混合，在压缩空气或高压水造成的负压下，将钻碴通过空心钻杆排出孔外。作业特点施工设备简单，操作方便，适用各种砂类土、粘性土，也适用于碎、卵石层和岩石层。机具设备根据桥址范围地质情况和工程任务情况，配备钻孔设备施工钻孔灌注桩。主要施工机械有：钻孔设备、水泵、风镐、凿岩机、空压机、砼搅拌机、吊车、砼运输车、砼导管、抽水机、钢筋调直机、钢筋切割机、电焊机、挖掘机、装载机、自卸汽车等。施工工艺流程① 准备工作A.场地布置及平整：在旱地上，应清除杂物，整平场地，如遇软土，适当处理。B.桩位测量：场地整好后,即可测量定位,用长木桩加铁钉准确标出各桩位中心桩位放样时,桩的纵横允许偏差不大于 5cm,并在桩的前后左右距中心 2m 处分别设置护桩，以供随时检测桩中心和标高。C.埋设护筒：护筒采纳钢护筒，护筒用 4-8mm 厚钢板制成。护筒内径比设计直径大，当使用旋转钻机时应大于 20cm，使用冲击钻机时应大于 40cm。为增加刚度防止变形，在护筒上、中、下各焊一道加筋，护筒顶宜高出施工水位或地 下 水 位 2.0m ， 并 高 出 施 施 工 场 地 面 30cm ， 四 周 夯 填 粘 土 ， 埋 设 偏 差≤5.0cm。埋设时保证护筒竖直，竖直线倾斜不大于 1%，顶面水平，护筒中心位置准确。护筒埋置深度符合下列要求：在岸滩上，黏土、粉土不小于 1m，砂类土不小于 2m。当表面土层松软时，宜将护筒埋置在较坚硬密实的土层中至少0.5m。D.钻孔泥浆：选择并备足良好的造浆粘土，保证满足钻孔内泥浆顶标高始终高于外部水位或地...
