刚架拱拱片安装施工方法

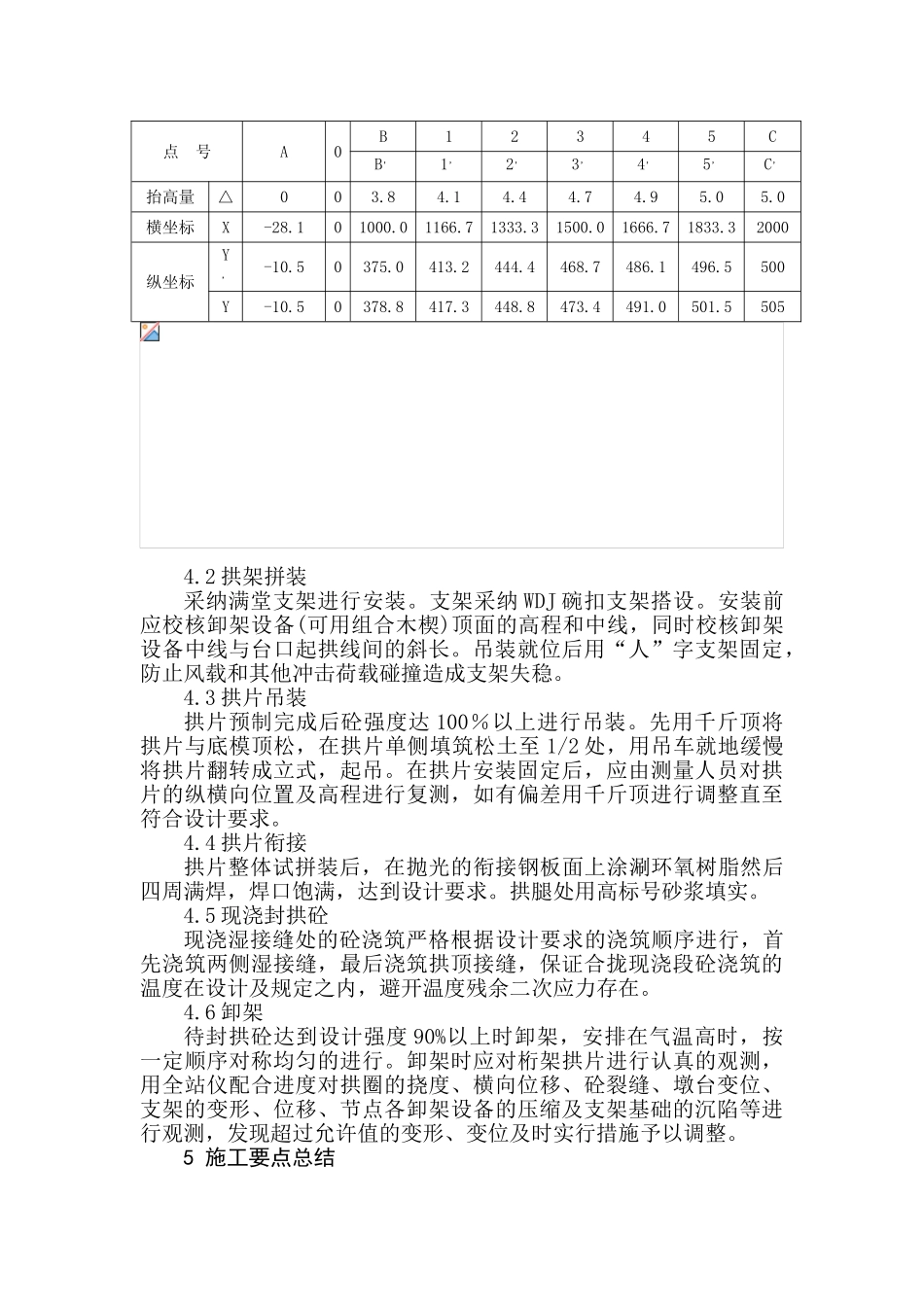

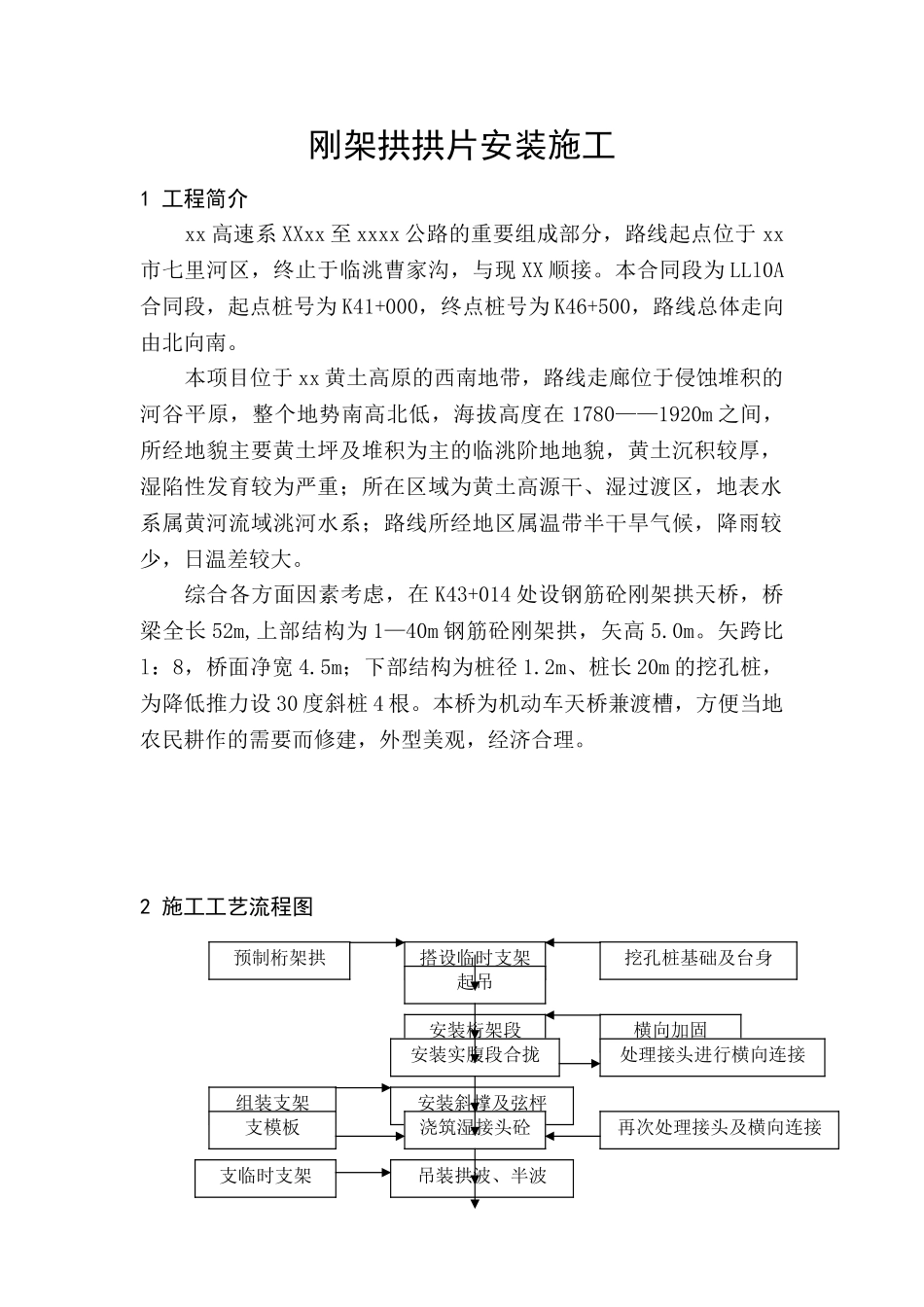

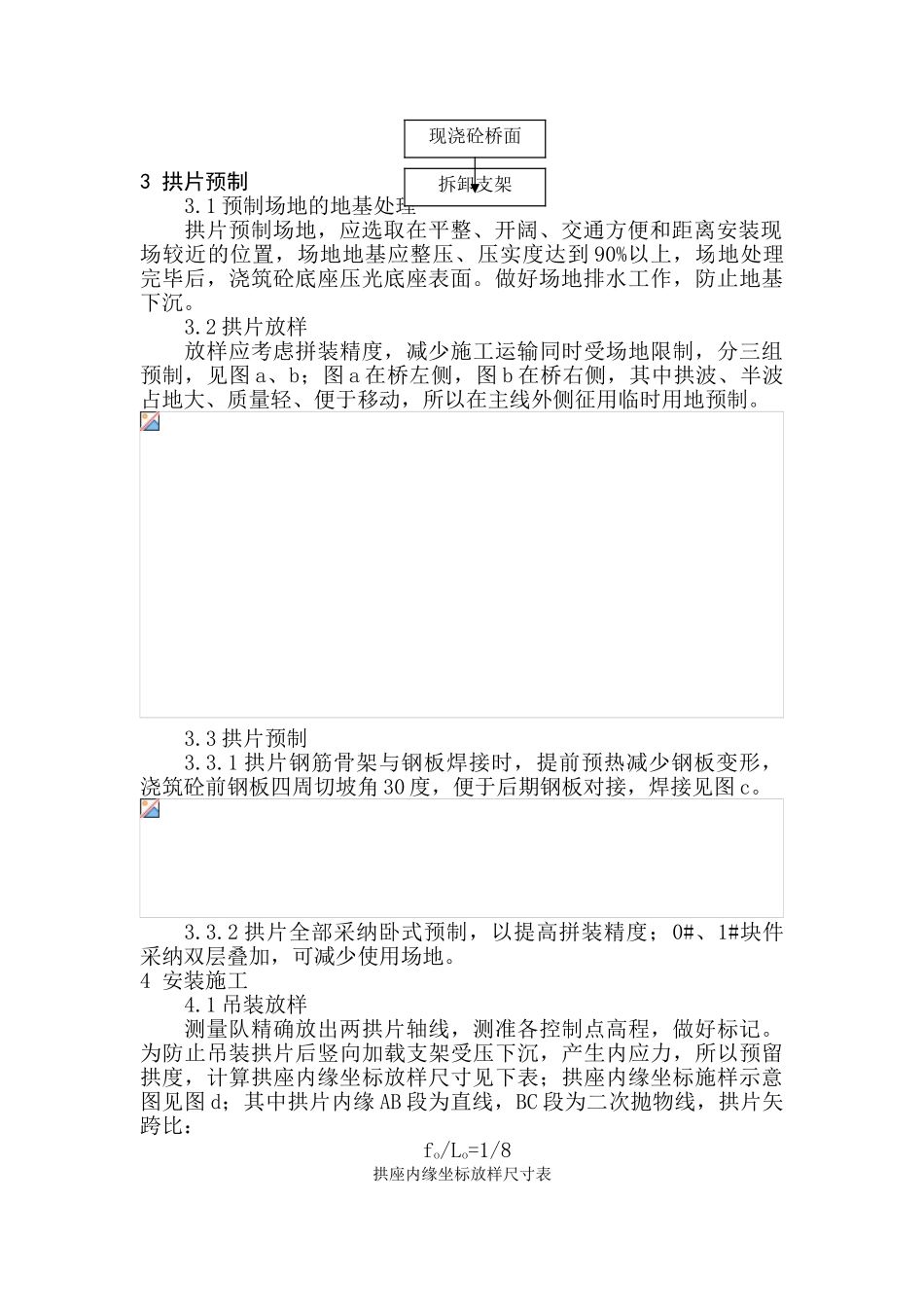

刚架拱拱片安装施工1 工程简介 xx 高速系 XXxx 至 xxxx 公路的重要组成部分，路线起点位于 xx市七里河区，终止于临洮曹家沟，与现 XX 顺接。本合同段为 LLl0A合同段，起点桩号为 K41+000，终点桩号为 K46+500，路线总体走向由北向南。 本项目位于 xx 黄土高原的西南地带，路线走廊位于侵蚀堆积的河谷平原，整个地势南高北低，海拔高度在 1780——1920m 之间，所经地貌主要黄土坪及堆积为主的临洮阶地地貌，黄土沉积较厚，湿陷性发育较为严重；所在区域为黄土高源干、湿过渡区，地表水系属黄河流域洮河水系；路线所经地区属温带半干旱气候，降雨较少，日温差较大。综合各方面因素考虑，在 K43+014 处设钢筋砼刚架拱天桥，桥梁全长 52m,上部结构为 1—40m 钢筋砼刚架拱，矢高 5.0m。矢跨比l：8，桥面净宽 4.5m；下部结构为桩径 1.2m、桩长 20m 的挖孔桩，为降低推力设 30 度斜桩 4 根。本桥为机动车天桥兼渡槽，方便当地农民耕作的需要而修建，外型美观，经济合理。2 施工工艺流程图 预制桁架拱搭设临时支架挖孔桩基础及台身起吊安装桁架段横向加固安装实腹段合拢处理接头进行横向连接安装斜撑及弦枰组装支架支模板浇筑湿接头砼再次处理接头及横向连接吊装拱波、半波支临时支架3 拱片预制3.1 预制场地的地基处理拱片预制场地，应选取在平整、开阔、交通方便和距离安装现场较近的位置，场地地基应整压、压实度达到 90%以上，场地处理完毕后，浇筑砼底座压光底座表面。做好场地排水工作，防止地基下沉。3.2 拱片放样放样应考虑拼装精度，减少施工运输同时受场地限制，分三组预制，见图 a、b；图 a 在桥左侧，图 b 在桥右侧，其中拱波、半波占地大、质量轻、便于移动，所以在主线外侧征用临时用地预制。3.3 拱片预制3.3.1 拱片钢筋骨架与钢板焊接时，提前预热减少钢板变形，浇筑砼前钢板四周切坡角 30 度，便于后期钢板对接，焊接见图 c。3.3.2 拱片全部采纳卧式预制，以提高拼装精度；0#、1#块件采纳双层叠加，可减少使用场地。4 安装施工4.1 吊装放样测量队精确放出两拱片轴线，测准各控制点高程，做好标记。为防止吊装拱片后竖向加载支架受压下沉，产生内应力，所以预留拱度，计算拱座内缘坐标放样尺寸见下表；拱座内缘坐标施样示意图见图 d；其中拱片内缘 AB 段为直线，BC 段为二次抛物线，拱片矢跨比：fo/Lo=1/8拱座内缘坐标放样尺寸表现浇砼桥面拆卸支架点 号A0B12345CB，1，2，3，4，5...
