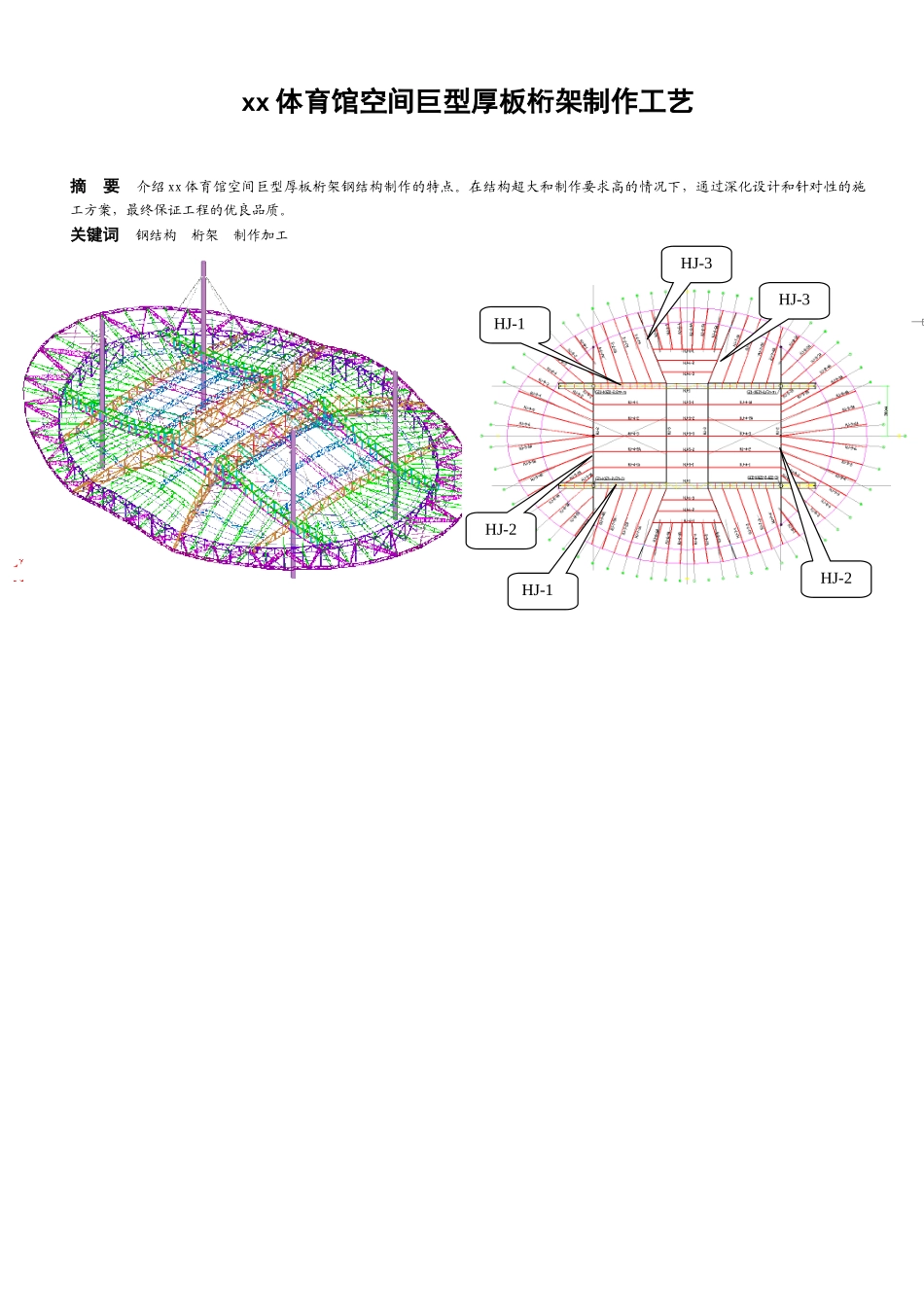

xx 体育馆空间巨型厚板桁架制作工艺摘 要 介绍 xx 体育馆空间巨型厚板桁架钢结构制作的特点。在结构超大和制作要求高的情况下，通过深化设计和针对性的施工方案，最终保证工程的优良品质。关键词 钢结构 桁架 制作加工HJ-1HJ-1HJ-3HJ-3HJ-2HJ-2我公司于 2025 年承揽的北京 xx 体育馆是北京市建设的第一个奥运场馆。该工程占地面积 22556m2，平面呈椭圆形，长轴 256 米，短轴 125 米。为 xx 自行车赛场改建工程，在原有的赛场内增加了两层附属用房、钢结构屋盖、室外环形走廊、入口平台及钢结构雨棚。xx 体育馆外观造型独特，远看好似一艘漂亮的帆船，内部结构复杂，主次钢桁架加巨型桅杆斜拉索结构，屋面高 26 米，最大桁架跨度达到 98 米，重达630 吨左右。钢结构屋盖由我公司进行加工制作，总工程量在 4000 吨左右，主要是由钢管柱和巨型钢桁架组成。本文中主要对巨型空间钢桁架的制作进行阐述。一、工程结构概况桁架由主桁架、次桁架、环形桁架及封边桁架组成。主桁架分为 HJ-1、HJ-2、HJ-3， HJ-1、2、3 各有 2 榀，次桁架分为 HJ-4~HJ-9。。次桁架共有 89 榀。二、本工程钢桁架加工的特点和难点：1、本工程中桁架种类繁多，构成桁架的杆件非常多，因此，在进行前期技术准备—深化设计的时候，需要进行周密的安排和认真的审核。施工中可能出现的难点都必须在详图中体现和解决，通过详图的转换，将施工的难度降到最低。2、本工程的主桁架跨度及重量均为北京市当时同类桁架之最。制作单元的大小直接影响到现场的吊装及制作加工的难度，因此，制作单元的划分成为了质量保证的首要控制因素。加工前必须合理的选取分段单元。3、本工程中的主桁架材料均采纳 Q345GJC，并且部分板厚有 Z15 要求。由于没有类似材质钢材施工经验，在材料的检验、制作、焊接等方面需要进行大量的探讨、讨论、试验等准备工作，制定出合理可行的施工方法。如何在没有经验的条件下做好新材料的使用是本工程的关键。4、本工程中桁架部分的坡口焊缝均为全熔透一级焊缝。对于这么大的一个工程，如何在大量的全熔透一级焊缝的施焊过程中保证焊接质量是质量控制的关键因素。5、本工程桁架整体结构的变形较大，为了满足建筑外观，钢结构的外形尺寸精度显得尤为重要。构件在下料、焊接、组装、运输的时候都会产生变形。由于桁架是分段制作运输至现场进行拼装，各制作段需要严格控制尺寸以保证现场安装质量，因此，如何控制加工精度将是本工程...
