北京某商业楼基坑支护方案

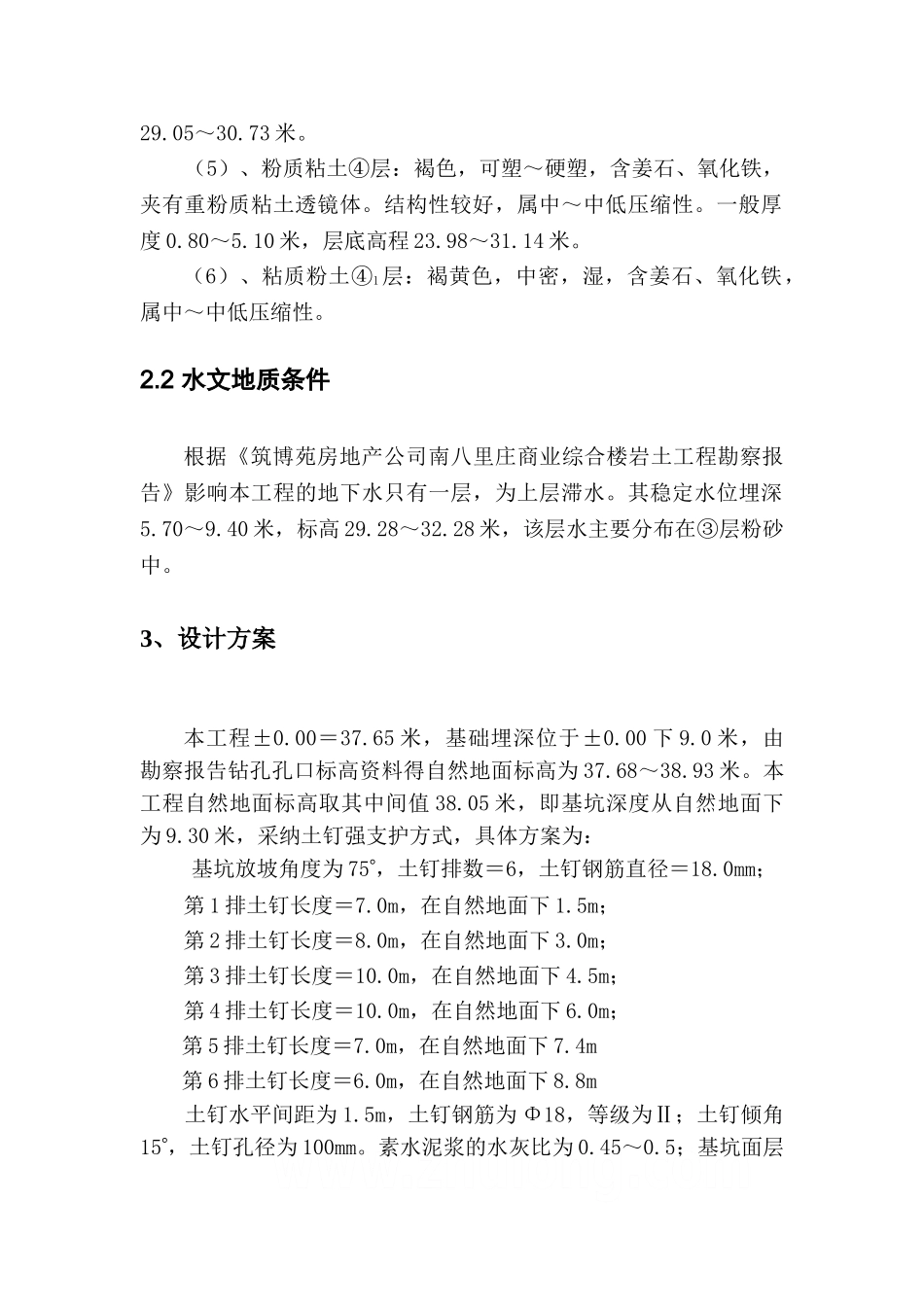

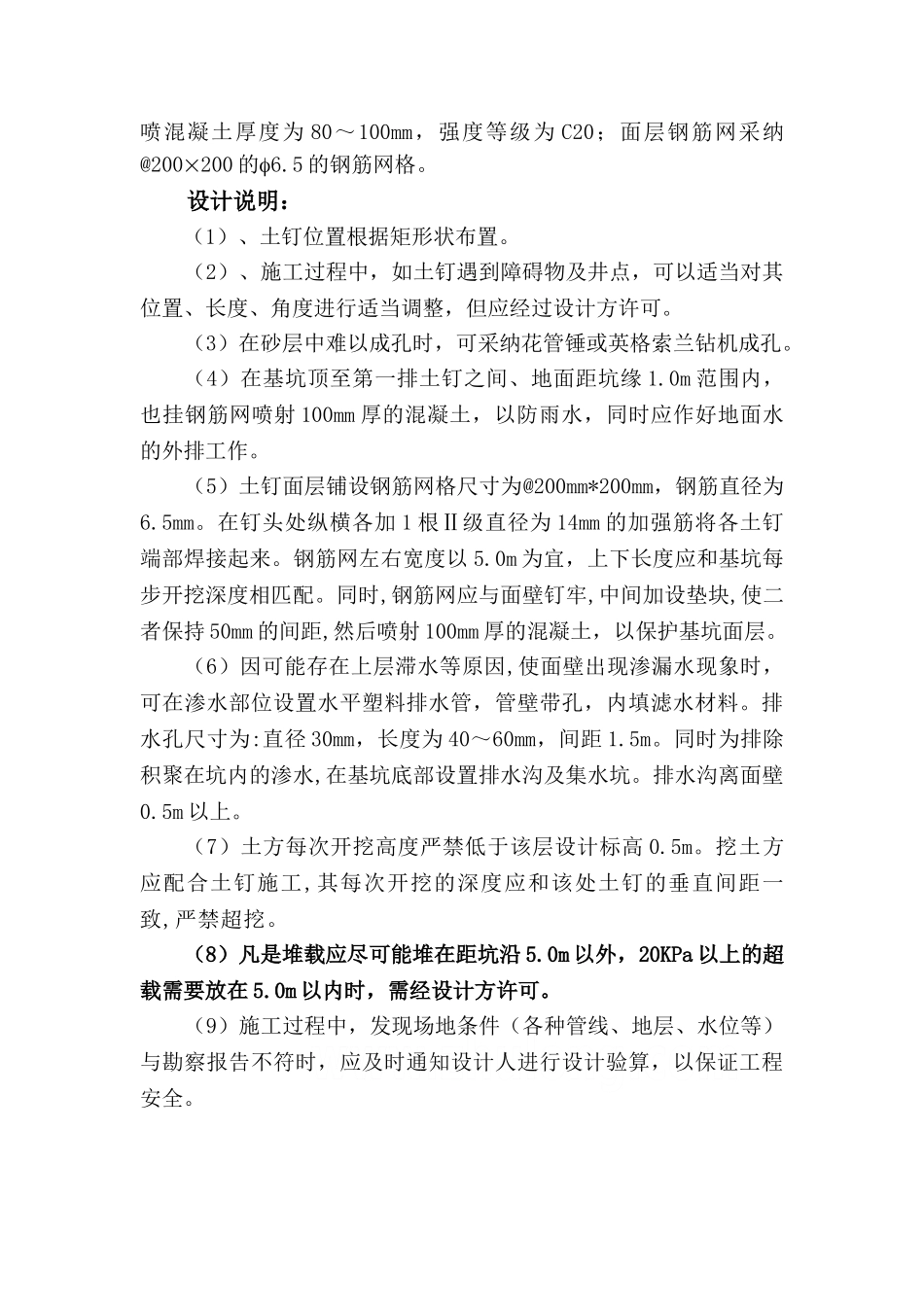

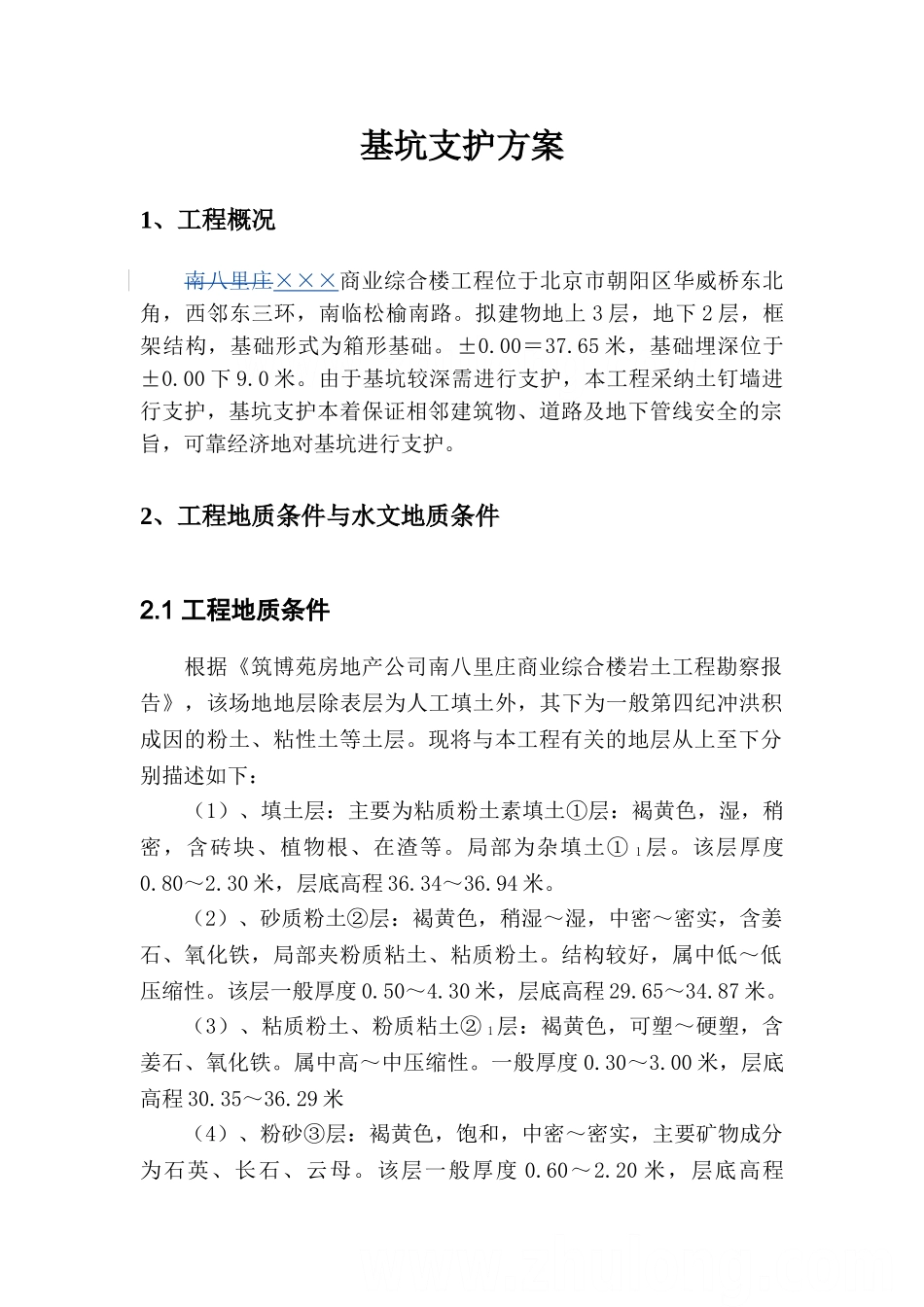

基坑支护方案1、工程概况南八里庄×××商业综合楼工程位于北京市朝阳区华威桥东北角，西邻东三环，南临松榆南路。拟建物地上 3 层，地下 2 层，框架结构，基础形式为箱形基础。±0.00＝37.65 米，基础埋深位于±0.00 下 9.0 米。由于基坑较深需进行支护，本工程采纳土钉墙进行支护，基坑支护本着保证相邻建筑物、道路及地下管线安全的宗旨，可靠经济地对基坑进行支护。 2、工程地质条件与水文地质条件2.1 工程地质条件根据《筑博苑房地产公司南八里庄商业综合楼岩土工程勘察报告》，该场地地层除表层为人工填土外，其下为一般第四纪冲洪积成因的粉土、粘性土等土层。现将与本工程有关的地层从上至下分别描述如下：（1）、填土层：主要为粘质粉土素填土①层：褐黄色，湿，稍密，含砖块、植物根、在渣等。局部为杂填土① 1 层。该层厚度0.80～2.30 米，层底高程 36.34～36.94 米。（2）、砂质粉土②层：褐黄色，稍湿～湿，中密～密实，含姜石、氧化铁，局部夹粉质粘土、粘质粉土。结构较好，属中低～低压缩性。该层一般厚度 0.50～4.30 米，层底高程 29.65～34.87 米。（3）、粘质粉土、粉质粘土② 1层：褐黄色，可塑～硬塑，含姜石、氧化铁。属中高～中压缩性。一般厚度 0.30～3.00 米，层底高程 30.35～36.29 米（4）、粉砂③层：褐黄色，饱和，中密～密实，主要矿物成分为石英、长石、云母。该层一般厚度 0.60～2.20 米，层底高程29.05～30.73 米。（5）、粉质粘土④层：褐色，可塑～硬塑，含姜石、氧化铁，夹有重粉质粘土透镜体。结构性较好，属中～中低压缩性。一般厚度 0.80～5.10 米，层底高程 23.98～31.14 米。 （6）、粘质粉土④1层：褐黄色，中密，湿，含姜石、氧化铁，属中～中低压缩性。2.2 水文地质条件根据《筑博苑房地产公司南八里庄商业综合楼岩土工程勘察报告》影响本工程的地下水只有一层，为上层滞水。其稳定水位埋深5.70～9.40 米，标高 29.28～32.28 米，该层水主要分布在③层粉砂中。3、设计方案本工程±0.00＝37.65 米，基础埋深位于±0.00 下 9.0 米，由勘察报告钻孔孔口标高资料得自然地面标高为 37.68～38.93 米。本工程自然地面标高取其中间值 38.05 米，即基坑深度从自然地面下为 9.30 米，采纳土钉强支护方式，具体方案为： 基坑放坡角度为 75，土钉排数＝6，土钉钢筋直径＝18.0mm； 第 1 排土钉长度＝7.0m，在自然地面下 1.5m； 第 2 排土钉长度＝8.0m，...
