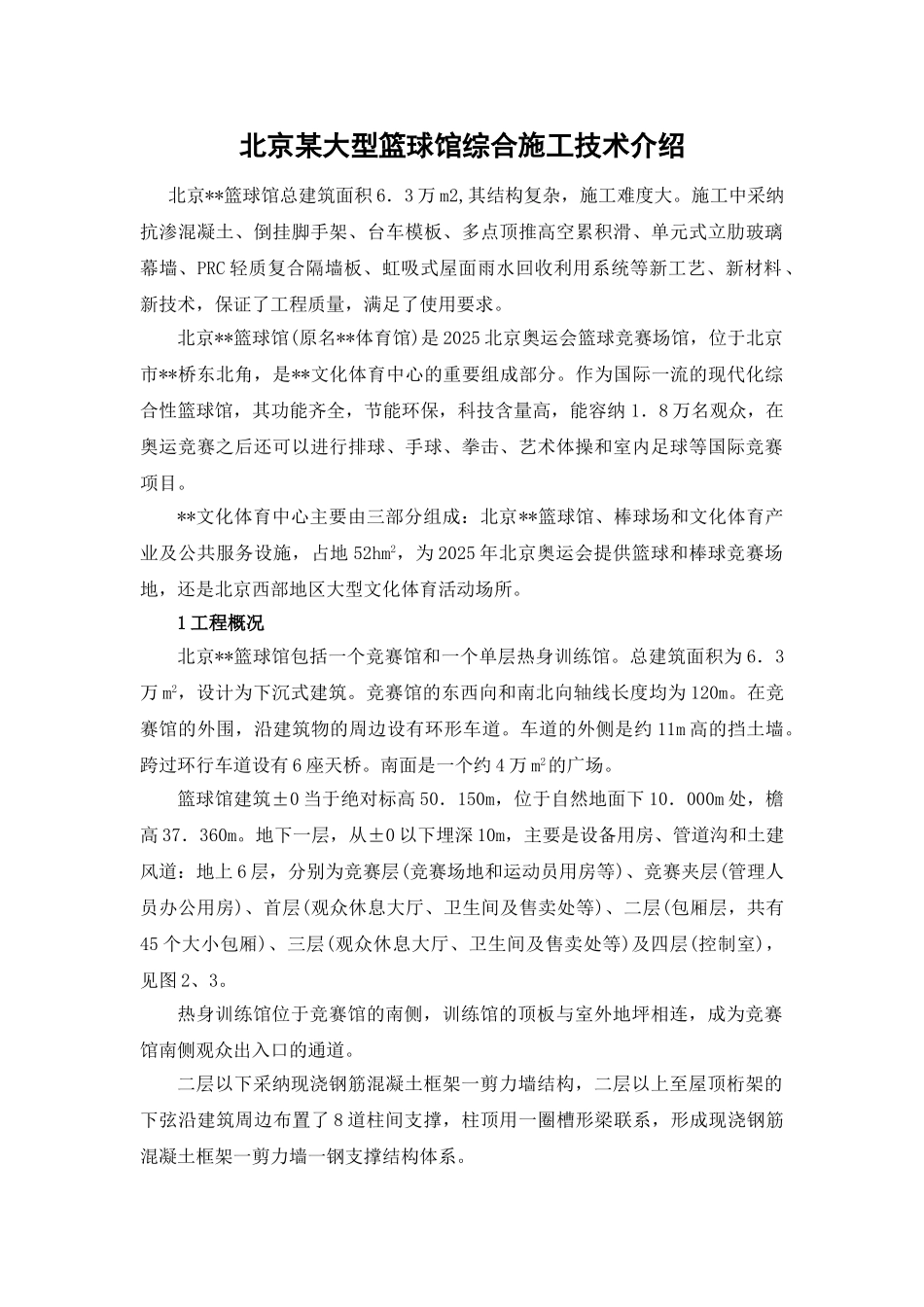

北京某大型篮球馆综合施工技术介绍

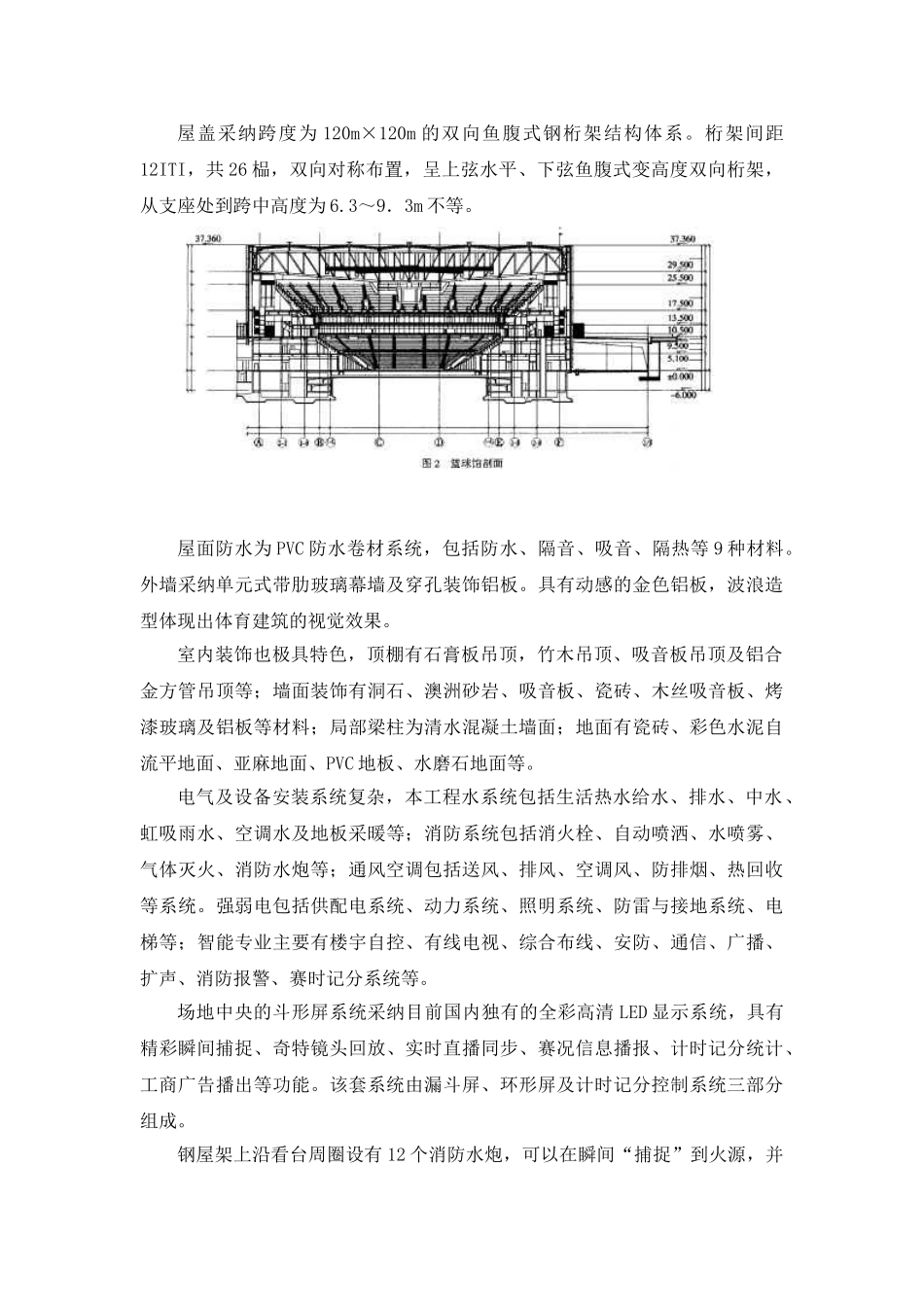

北京某大型篮球馆综合施工技术介绍北京**篮球馆总建筑面积 6．3 万 m2,其结构复杂，施工难度大。施工中采纳抗渗混凝土、倒挂脚手架、台车模板、多点顶推高空累积滑、单元式立肋玻璃幕墙、PRC 轻质复合隔墙板、虹吸式屋面雨水回收利用系统等新工艺、新材料、新技术，保证了工程质量，满足了使用要求。北京**篮球馆(原名**体育馆)是 2025 北京奥运会篮球竞赛场馆，位于北京市**桥东北角，是**文化体育中心的重要组成部分。作为国际一流的现代化综合性篮球馆，其功能齐全，节能环保，科技含量高，能容纳 1．8 万名观众，在奥运竞赛之后还可以进行排球、手球、拳击、艺术体操和室内足球等国际竞赛项目。**文化体育中心主要由三部分组成：北京**篮球馆、棒球场和文化体育产业及公共服务设施，占地 52hm2，为 2025 年北京奥运会提供篮球和棒球竞赛场地，还是北京西部地区大型文化体育活动场所。1 工程概况北京**篮球馆包括一个竞赛馆和一个单层热身训练馆。总建筑面积为 6．3万 m2，设计为下沉式建筑。竞赛馆的东西向和南北向轴线长度均为 120m。在竞赛馆的外围，沿建筑物的周边设有环形车道。车道的外侧是约 11m 高的挡土墙。跨过环行车道设有 6 座天桥。南面是一个约 4 万 m2的广场。篮球馆建筑±0 当于绝对标高 50．150m，位于自然地面下 10．000m 处，檐高 37．360m。地下一层，从±0 以下埋深 10m，主要是设备用房、管道沟和土建风道：地上 6 层，分别为竞赛层(竞赛场地和运动员用房等)、竞赛夹层(管理人员办公用房)、首层(观众休息大厅、卫生间及售卖处等)、二层(包厢层，共有45 个大小包厢)、三层(观众休息大厅、卫生间及售卖处等)及四层(控制室)，见图 2、3。热身训练馆位于竞赛馆的南侧，训练馆的顶板与室外地坪相连，成为竞赛馆南侧观众出入口的通道。二层以下采纳现浇钢筋混凝土框架一剪力墙结构，二层以上至屋顶桁架的下弦沿建筑周边布置了 8 道柱间支撑，柱顶用一圈槽形梁联系，形成现浇钢筋混凝土框架一剪力墙一钢支撑结构体系。屋盖采纳跨度为 120m×120m 的双向鱼腹式钢桁架结构体系。桁架间距12ITI，共 26 榀，双向对称布置，呈上弦水平、下弦鱼腹式变高度双向桁架，从支座处到跨中高度为 6.3～9．3m 不等。屋面防水为 PVC 防水卷材系统，包括防水、隔音、吸音、隔热等 9 种材料。外墙采纳单元式带肋玻璃幕墙及穿孔装饰铝板。具有动感的金色铝板，波浪造型体现出体育建筑的视觉效果。室内...
