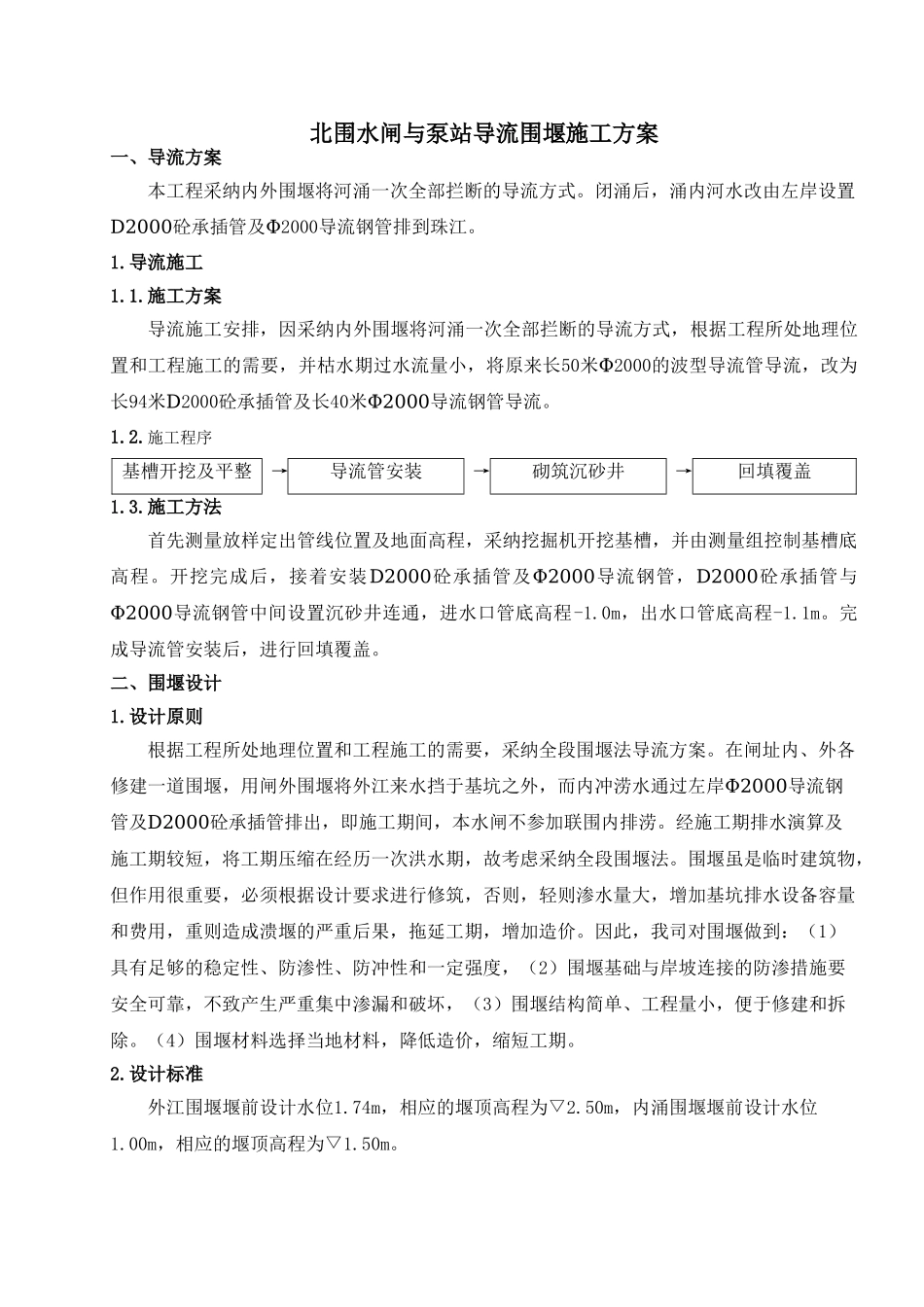

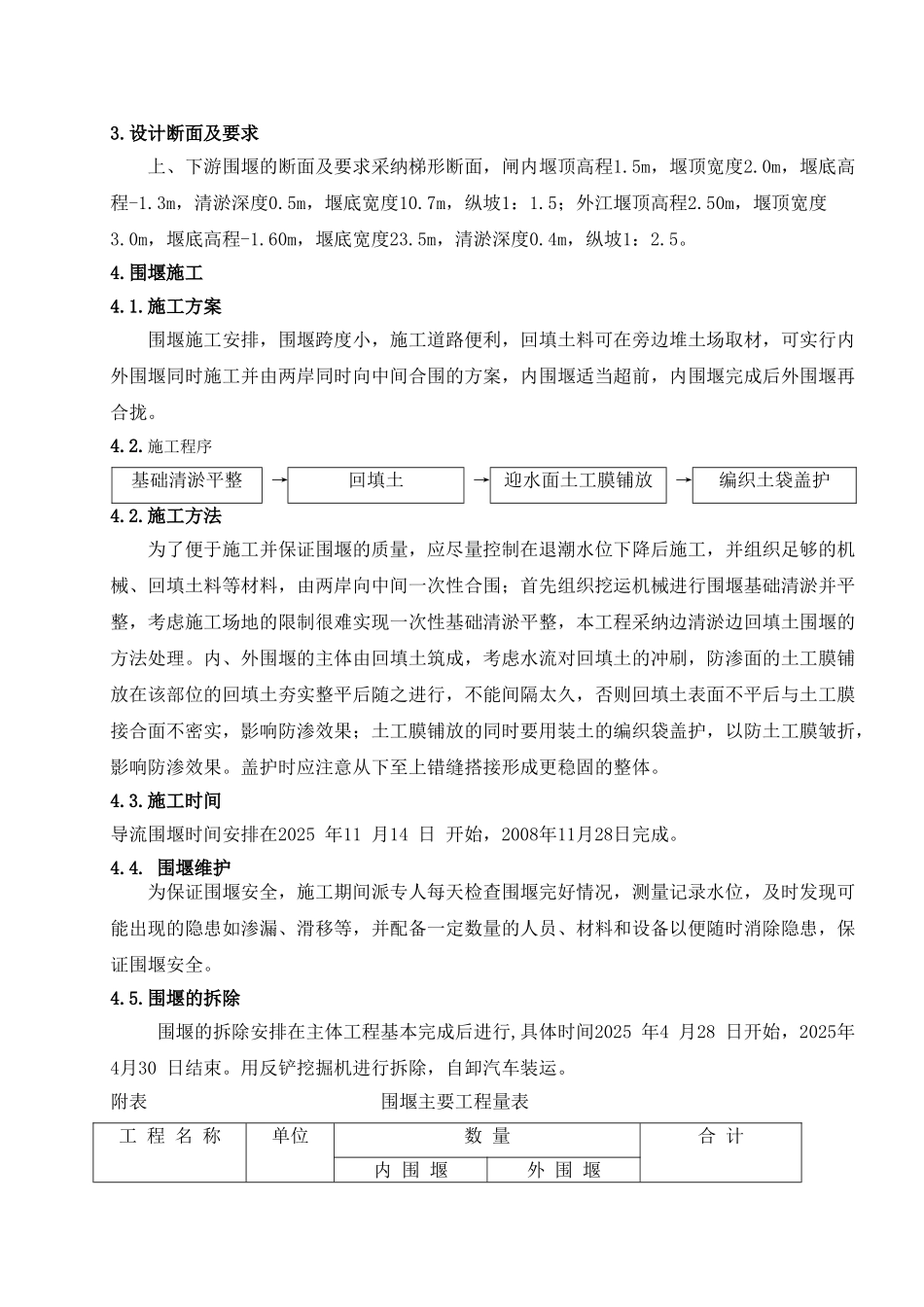

北围水闸与泵站导流围堰施工方案一、导流方案本工程采纳内外围堰将河涌一次全部拦断的导流方式。闭涌后，涌内河水改由左岸设置D2000砼承插管及Φ2000导流钢管排到珠江。1.导流施工1.1.施工方案导流施工安排，因采纳内外围堰将河涌一次全部拦断的导流方式，根据工程所处地理位置和工程施工的需要，并枯水期过水流量小，将原来长50米Φ2000的波型导流管导流，改为长94米D2000砼承插管及长40米Φ2000导流钢管导流。1.2.施工程序基槽开挖及平整→导流管安装→砌筑沉砂井→回填覆盖1.3.施工方法首先测量放样定出管线位置及地面高程，采纳挖掘机开挖基槽，并由测量组控制基槽底高程。开挖完成后，接着安装D2000砼承插管及Φ2000导流钢管，D2000砼承插管与Φ2000导流钢管中间设置沉砂井连通，进水口管底高程-1.0m，出水口管底高程-1.1m。完成导流管安装后，进行回填覆盖。二、围堰设计1.设计原则根据工程所处地理位置和工程施工的需要，采纳全段围堰法导流方案。在闸址内、外各修建一道围堰，用闸外围堰将外江来水挡于基坑之外，而内冲涝水通过左岸Φ2000导流钢管及D2000砼承插管排出，即施工期间，本水闸不参加联围内排涝。经施工期排水演算及施工期较短，将工期压缩在经历一次洪水期，故考虑采纳全段围堰法。围堰虽是临时建筑物，但作用很重要，必须根据设计要求进行修筑，否则，轻则渗水量大，增加基坑排水设备容量和费用，重则造成溃堰的严重后果，拖延工期，增加造价。因此，我司对围堰做到：（1）具有足够的稳定性、防渗性、防冲性和一定强度，（2）围堰基础与岸坡连接的防渗措施要安全可靠，不致产生严重集中渗漏和破坏，（3）围堰结构简单、工程量小，便于修建和拆除。（4）围堰材料选择当地材料，降低造价，缩短工期。2.设计标准外江围堰堰前设计水位1.74m，相应的堰顶高程为▽2.50m，内涌围堰堰前设计水位1.00m，相应的堰顶高程为▽1.50m。3.设计断面及要求上、下游围堰的断面及要求采纳梯形断面，闸内堰顶高程1.5m，堰顶宽度2.0m，堰底高程-1.3m，清淤深度0.5m，堰底宽度10.7m，纵坡1：1.5；外江堰顶高程2.50m，堰顶宽度3.0m，堰底高程-1.60m，堰底宽度23.5m，清淤深度0.4m，纵坡1：2.5。 4.围堰施工4.1.施工方案围堰施工安排，围堰跨度小，施工道路便利，回填土料可在旁边堆土场取材，可实行内外围堰同时施工并由两岸同时向中间合围的方案，内围堰适当超前，内围堰完成后外围堰再合拢。4.2.施工程序基础清淤平整→回填土→ 迎水面土工膜铺放...
