北延配套工程垂直运输方案

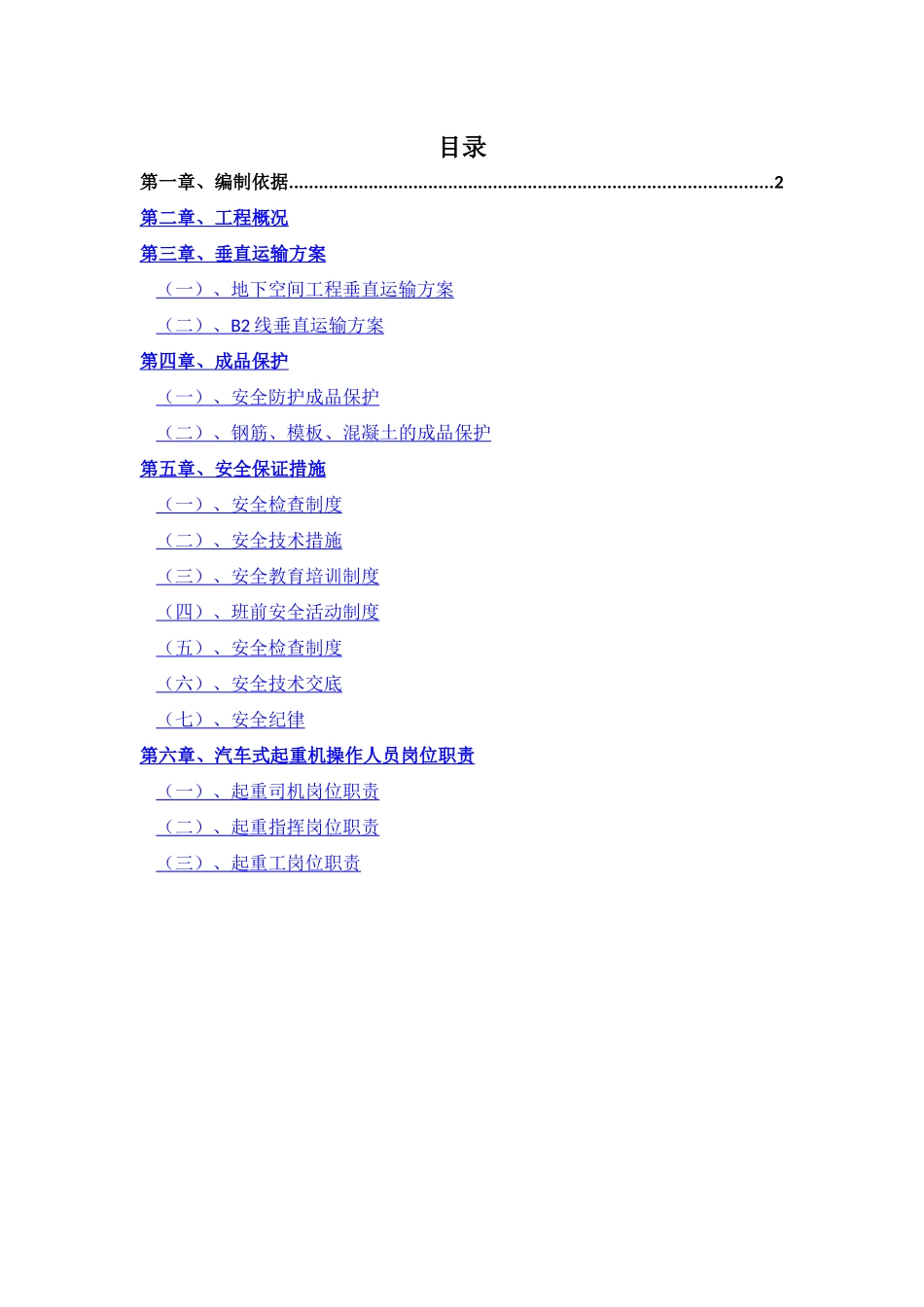

目录第一章、编制依据.................................................................................................2第二章、工程概况 第三章、垂直运输方案 （一）、地下空间工程垂直运输方案 （二）、 B2 线垂直运输方案 第四章、成品保护 （一）、安全防护成品保护 （二）、钢筋、模板、混凝土的成品保护 第五章、安全保证措施 （一）、安全检查制度 （二）、安全技术措施 （三）、安全教育培训制度 （四）、班前安全活动制度 （五）、安全检查制度 （六）、安全技术交底 （七）、安全纪律 第六章、汽车式起重机操作人员岗位职责 （一）、起重司机岗位职责 （二）、起重指挥岗位职责 （三）、起重工岗位职责 垂直运输方案第一章、编制依据1、施工图纸于家堡金融区 03-11 北延配套工程施工图纸及总平面图。2、法律规范、标准、规程 《建筑施工高处作业安技术法律规范》 （JGJ80-xxx） 《建筑机械使用安全技术规程》 (JGJ33-xxx) 《建筑现场临时用电安全技术规程》 (JGJ46-xxx)《建筑施工安全检查技术标准》 (JGJ59-xxx) 第二章、工程概况 03-11 地块北延配套工程分为西侧地下人行空间工程和东侧 B2 线交通轨道工程。西侧地下人行空间工程作为起步区十字步行街的北延，位于 03-08 地块、03-06 地块之间，融忠北路路下，南接 03-11 地块地下车库，北至永太路南侧红线。为地下一层双柱三跨现浇钢筋混凝土框架结构。工程整体呈南北方向长条状，长约 91m，宽约 19m，建筑面积 1863m²。工程包含地下商业店铺、地下步行通道及预留自动人行道等。B2 线工程全线长约 30 公里，沿线经过滨海西站、海洋高新区、塘沽老城区、天碱、于家堡、南部盐田新城等地区，我司承包范围为 03-08 地块地下车库南、北外墙外皮范围内，钢筋混凝土结构，整体形状呈水平箱型结构，无工程桩 ，B2 线区域为明挖隧道， B2 线与 3-08 地块结构间相互独立，顶板厚度 700mm，基础底板厚度 800mm，基坑开挖深度 17.3～18.3m；基坑采纳顺作法施工，西侧利用 3-08 地块已有围护桩，南侧利用 3-11 地块已有围护桩；其余部分采纳钻孔灌注桩结合外侧∅850@600 三轴水泥土搅拌桩止水帷幕作为围护体。坑内自上至下设置三道钢筋混凝土水平支撑体系。第三章、垂直运输方案根据现场实际情况及施工材料的体积、重量、长度及施工用的架设工具等分别采纳A、汽车吊车运输西行地下空间钢筋、模板、教授管等材料，03-08 地...
