单层厂房钢结构梯形屋架课程设计

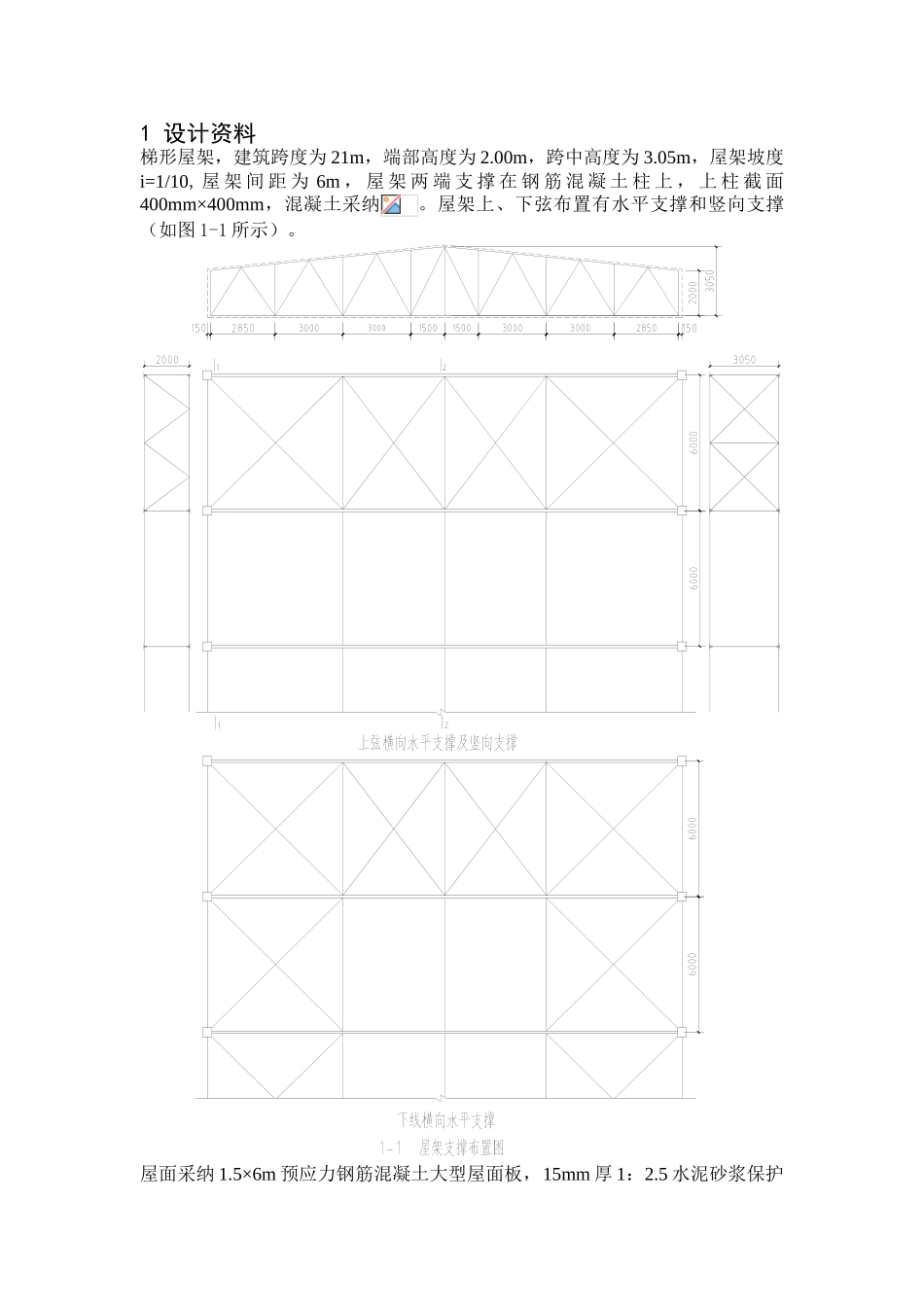

1 设计资料梯形屋架，建筑跨度为 21m，端部高度为 2.00m，跨中高度为 3.05m，屋架坡度i=1/10, 屋 架 间 距 为 6m ， 屋 架 两 端 支 撑 在 钢 筋 混 凝 土 柱 上 ， 上 柱 截 面400mm×400mm，混凝土采纳。屋架上、下弦布置有水平支撑和竖向支撑（如图 1-1 所示）。屋面采纳 1.5×6m 预应力钢筋混凝土大型屋面板，15mm 厚 1：2.5 水泥砂浆保护层，SBC120 聚乙烯丙纶双面复合防水卷材防水层，水泥与 5%107 胶粘结层，20mm 厚 1：3 水泥砂浆基层，塑料袋装珍珠岩 80 厚，上压一层芦苇的保温层，SBC120 聚乙烯丙纶单面复合防水卷材隔气层，20mm 厚 1：3 水泥砂浆找平层，屋面雪荷载为 0.45KN/m22 荷载计算2.1 永久荷载预应力钢筋混凝土大型屋面板：保护层：防水层：基层：保温层：隔气层：找平层：屋架自重和支撑自重按经验公式（跨度 l=21m） 总计：g=3.852.2 可变荷载屋面雪荷载：q=2.3 荷载组合永久荷载可变荷载为主要荷载组合，屋架上弦节点荷载为：3 内力计算桁架杆件的内力，在单位力作用下用图解法（图 2-1）求得表 3-1。杆 件轴线单位荷载内力F 荷载内力（kN）上弦杆B-①135700C-③1508-7.475-301.392D-④1508-7.475-301.392E-⑥1508-11.249-453.560F-⑦1508-11.249-453.560G-⑨1508-12.147-489.767H-⑩1508-12.147-489.767下弦杆②-Q2850+4.106+165.544⑤-Q3000+9.739+392.676⑧-Q3000+11.936+481.260-Q3000+11.730+472.954斜①-②2528-7.688-309.980②-③2611+5.798+233.775④-⑤2865-4.396-177.247杆⑤-⑥2865+2.776+111.928⑦-⑧3129-1.557-62.778⑧-⑨3129+0.312+12.580⑩-3399+0.808+32.579竖杆A-①2000-0.500-20.160③-④2289-1.000-40.320⑥-⑦2593-1.000-40.320⑨-⑩2898+0.812+40.320-3050004 截面选择4.1 上弦杆截面选择上弦杆采纳相同截面，以最大轴力 G-⑨ 或 H-⑩ 杆来选择：在屋架平面内的计算长度，屋架平面外的计算长度。选用两个不等肢角钢，长肢水平。截面几何特性（长肢水平双角钢组成 T 形截面，节点板根据腹杆最大内力选用板厚 10mm）： 截面验算：大型屋面板与上弦焊牢，起纵横向水平支撑作用，上弦杆其他节间的长细比和稳定验算均未超过上述值。4.2 下弦杆截面选择下弦杆也采纳相同截面，以最大轴力⑧-Q 杆来选择：在屋架平面内的计算长度：，屋架平面外的计算长度：。所需截面面积为：选择两个不等肢角钢，长肢水平。截面几何特点： 另...
