南京某小区住宅水电施工组织设计

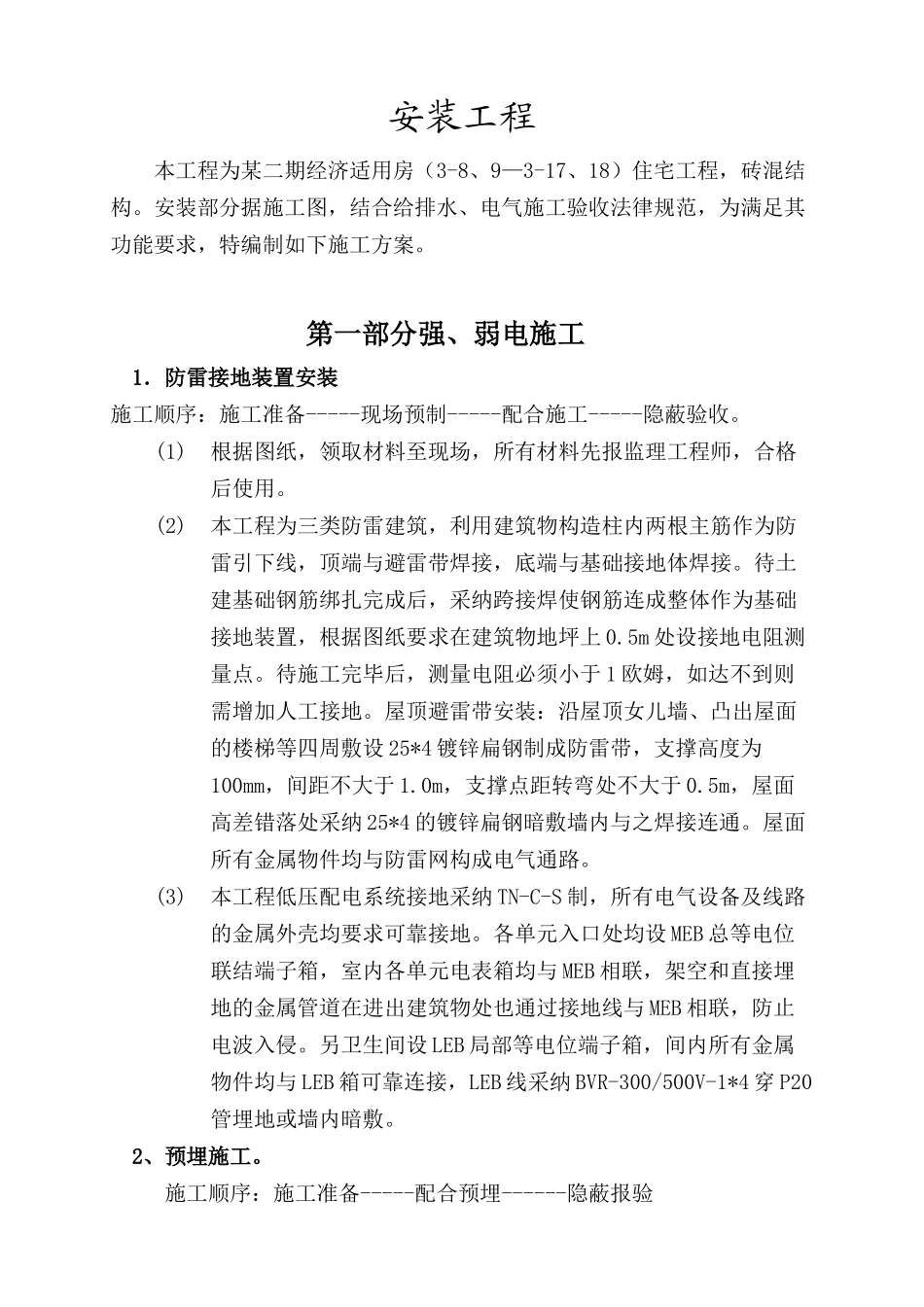

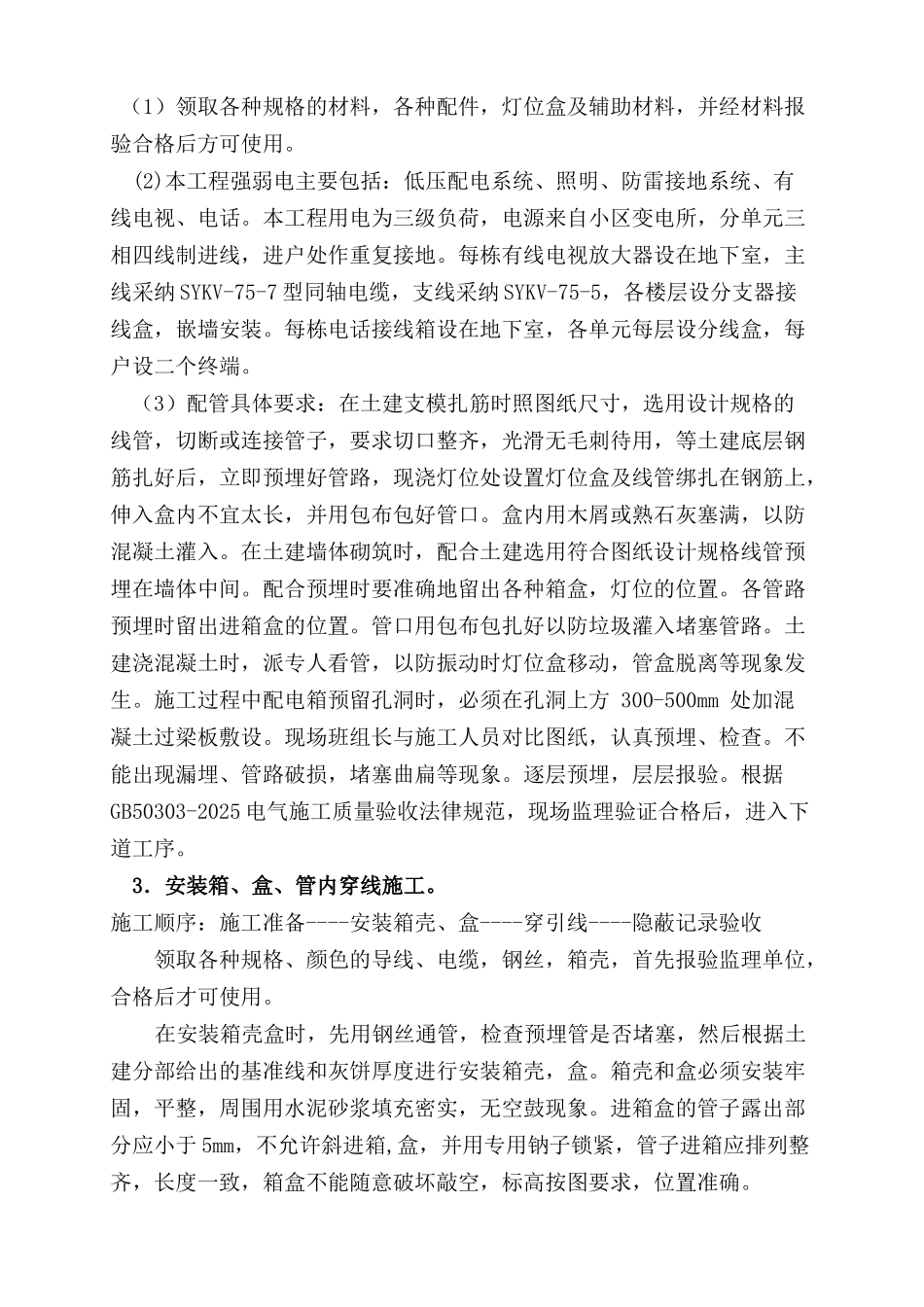

安装工程本工程为某二期经济适用房（3-8、9—3-17、18）住宅工程，砖混结构。安装部分据施工图，结合给排水、电气施工验收法律规范，为满足其功能要求，特编制如下施工方案。第一部分强、弱电施工 1．防雷接地装置安装施工顺序：施工准备-----现场预制-----配合施工-----隐蔽验收。(1)根据图纸，领取材料至现场，所有材料先报监理工程师，合格后使用。(2)本工程为三类防雷建筑，利用建筑物构造柱内两根主筋作为防雷引下线，顶端与避雷带焊接，底端与基础接地体焊接。待土建基础钢筋绑扎完成后，采纳跨接焊使钢筋连成整体作为基础接地装置，根据图纸要求在建筑物地坪上 0.5m 处设接地电阻测量点。待施工完毕后，测量电阻必须小于 1 欧姆，如达不到则需增加人工接地。屋顶避雷带安装：沿屋顶女儿墙、凸出屋面的楼梯等四周敷设 25*4 镀锌扁钢制成防雷带，支撑高度为100mm，间距不大于 1.0m，支撑点距转弯处不大于 0.5m，屋面高差错落处采纳 25*4 的镀锌扁钢暗敷墙内与之焊接连通。屋面所有金属物件均与防雷网构成电气通路。(3)本工程低压配电系统接地采纳 TN-C-S 制，所有电气设备及线路的金属外壳均要求可靠接地。各单元入口处均设 MEB 总等电位联结端子箱，室内各单元电表箱均与 MEB 相联，架空和直接埋地的金属管道在进出建筑物处也通过接地线与 MEB 相联，防止电波入侵。另卫生间设 LEB 局部等电位端子箱，间内所有金属物件均与 LEB 箱可靠连接，LEB 线采纳 BVR-300/500V-1*4 穿 P20管埋地或墙内暗敷。2、预埋施工。 施工顺序：施工准备-----配合预埋------隐蔽报验 （1）领取各种规格的材料，各种配件，灯位盒及辅助材料，并经材料报验合格后方可使用。(2)本工程强弱电主要包括：低压配电系统、照明、防雷接地系统、有线电视、电话。本工程用电为三级负荷，电源来自小区变电所，分单元三相四线制进线，进户处作重复接地。每栋有线电视放大器设在地下室，主线采纳 SYKV-75-7 型同轴电缆，支线采纳 SYKV-75-5，各楼层设分支器接线盒，嵌墙安装。每栋电话接线箱设在地下室，各单元每层设分线盒，每户设二个终端。（3）配管具体要求：在土建支模扎筋时照图纸尺寸，选用设计规格的线管，切断或连接管子，要求切口整齐，光滑无毛刺待用，等土建底层钢筋扎好后，立即预埋好管路，现浇灯位处设置灯位盒及线管绑扎在钢筋上，伸入盒内不宜太长，并用包布包好管口。盒内用木屑或熟石灰塞满，以防混凝土灌入。在土建墙体砌筑...
