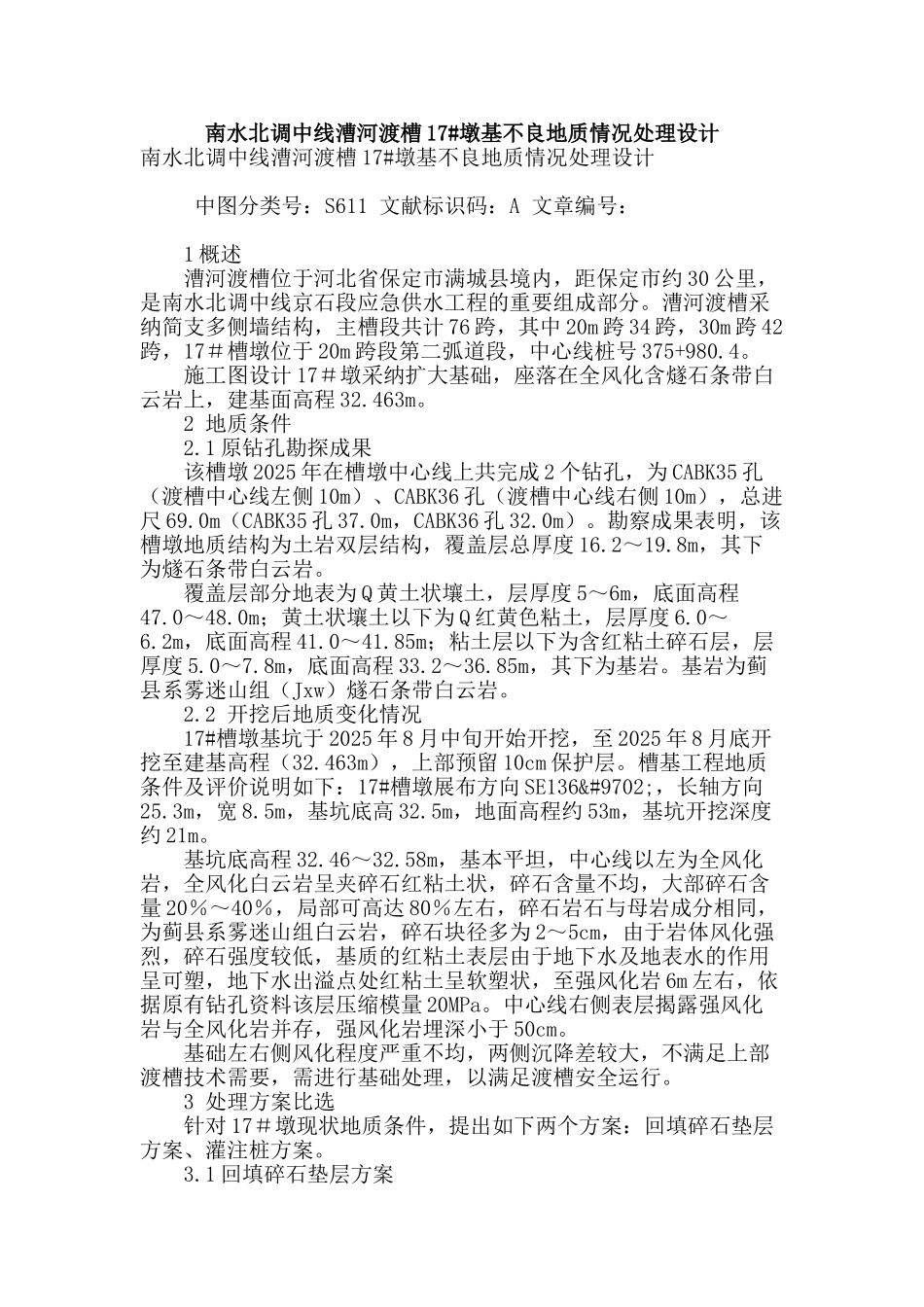

南水北调中线漕河渡槽17#墩基不良地质情况处理设计VIP专享

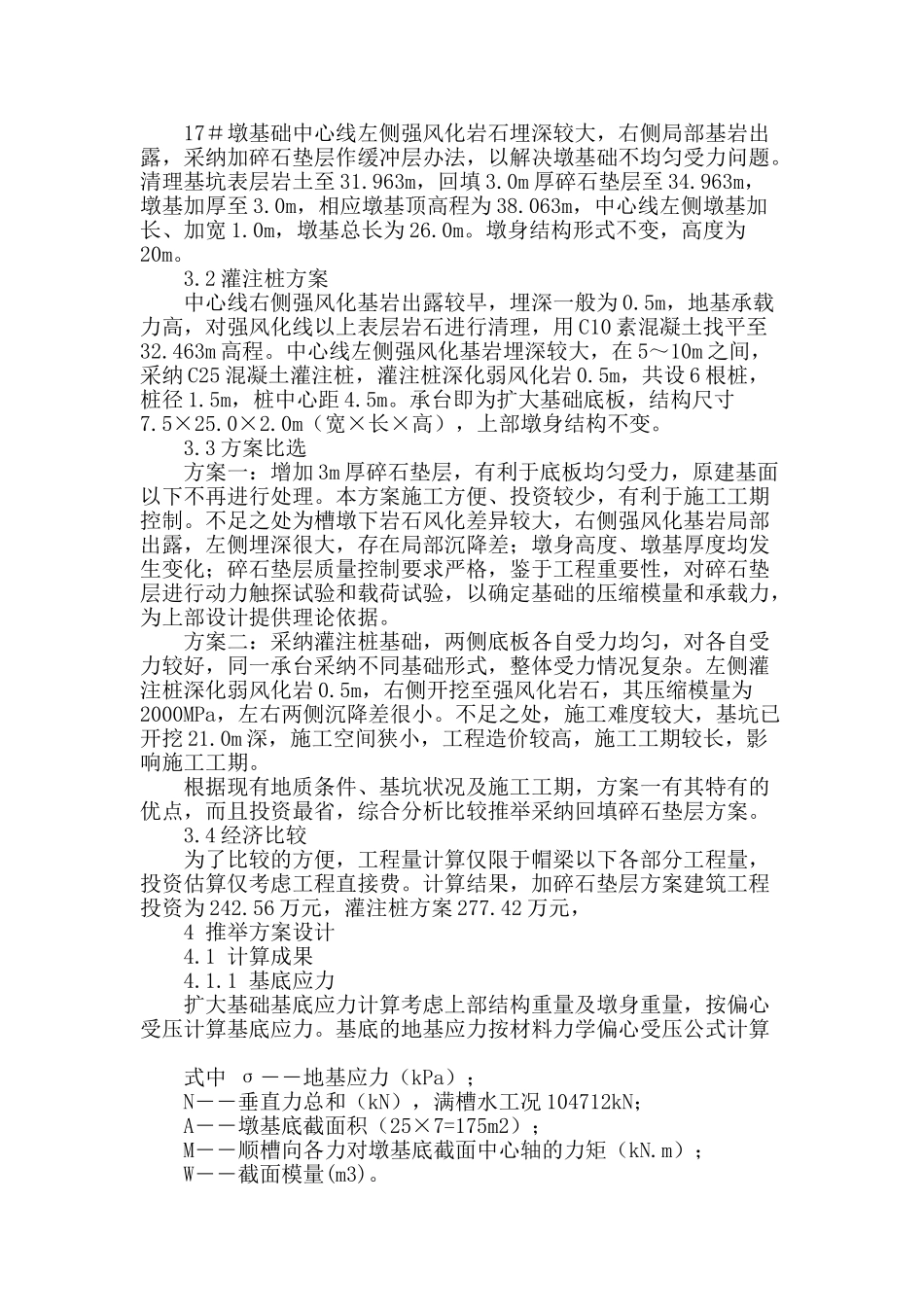

南水北调中线漕河渡槽 17#墩基不良地质情况处理设计南水北调中线漕河渡槽 17#墩基不良地质情况处理设计 中图分类号：S611 文献标识码：A 文章编号： 1 概述 漕河渡槽位于河北省保定市满城县境内，距保定市约 30 公里，是南水北调中线京石段应急供水工程的重要组成部分。漕河渡槽采纳简支多侧墙结构，主槽段共计 76 跨，其中 20m 跨 34 跨，30m 跨 42跨，17＃槽墩位于 20m 跨段第二弧道段，中心线桩号 375+980.4。 施工图设计 17＃墩采纳扩大基础，座落在全风化含燧石条带白云岩上，建基面高程 32.463m。 2 地质条件 2.1 原钻孔勘探成果 该槽墩 2025 年在槽墩中心线上共完成 2 个钻孔，为 CABK35 孔（渡槽中心线左侧 10m）、CABK36 孔（渡槽中心线右侧 10m），总进尺 69.0m（CABK35 孔 37.0m，CABK36 孔 32.0m）。勘察成果表明，该槽墩地质结构为土岩双层结构，覆盖层总厚度 16.2～19.8m，其下为燧石条带白云岩。 覆盖层部分地表为 Q 黄土状壤土，层厚度 5～6m，底面高程47.0～48.0m；黄土状壤土以下为 Q 红黄色粘土，层厚度 6.0～6.2m，底面高程 41.0～41.85m；粘土层以下为含红粘土碎石层，层厚度 5.0～7.8m，底面高程 33.2～36.85m，其下为基岩。基岩为蓟县系雾迷山组（Jxw）燧石条带白云岩。 2.2 开挖后地质变化情况 17#槽墩基坑于 2025 年 8 月中旬开始开挖，至 2025 年 8 月底开挖至建基高程（32.463m），上部预留 10cm 保护层。槽基工程地质条件及评价说明如下：17#槽墩展布方向 SE136◦，长轴方向25.3m，宽 8.5m，基坑底高 32.5m，地面高程约 53m，基坑开挖深度约 21m。 基坑底高程 32.46～32.58m，基本平坦，中心线以左为全风化岩，全风化白云岩呈夹碎石红粘土状，碎石含量不均，大部碎石含量 20％～40％，局部可高达 80％左右，碎石岩石与母岩成分相同，为蓟县系雾迷山组白云岩，碎石块径多为 2～5cm，由于岩体风化强烈，碎石强度较低，基质的红粘土表层由于地下水及地表水的作用呈可塑，地下水出溢点处红粘土呈软塑状，至强风化岩 6m 左右，依据原有钻孔资料该层压缩模量 20MPa。中心线右侧表层揭露强风化岩与全风化岩并存，强风化岩埋深小于 50cm。 基础左右侧风化程度严重不均，两侧沉降差较大，不满足上部渡槽技术需要，需进行基础处理，以满足渡槽安全运行。 3 处理方案比选 针对 17＃墩现状地质条件，提出如下两个方案：回填碎石垫层...
