博物馆高大模板工程施工技术交底

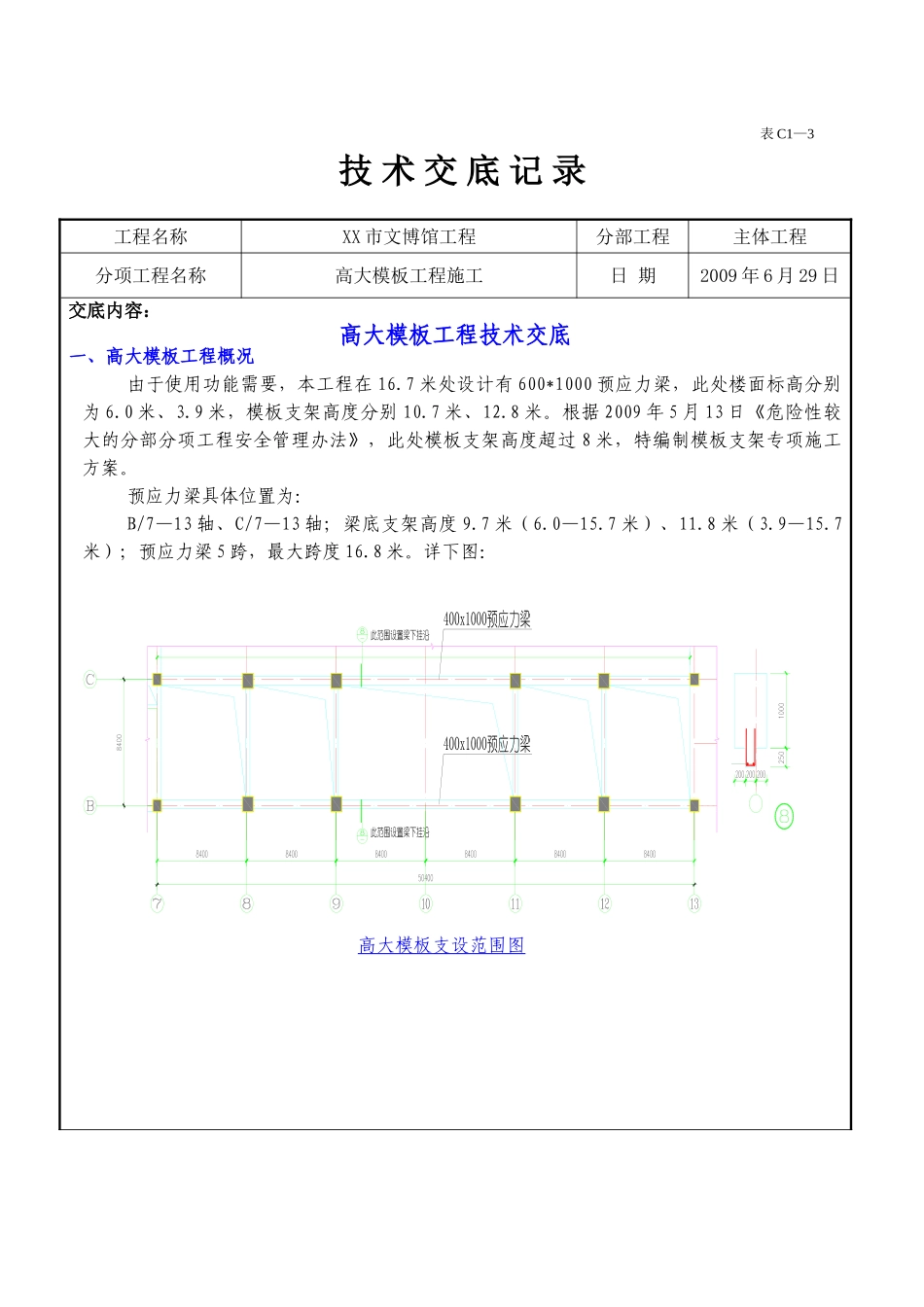

表 C1—3技 术 交 底 记 录 工程名称XX 市文博馆工程分部工程主体工程分项工程名称高大模板工程施工日 期2009 年 6 月 29 日交底内容： 高大模板工程技术交底一、高大模板工程概况由于使用功能需要，本工程在 16.7 米处设计有 600*1000 预应力梁，此处楼面标高分别为 6.0 米、3.9 米，模板支架高度分别 10.7 米、12.8 米。根据 2009 年 5 月 13 日《危险性较大的分部分项工程安全管理办法》，此处模板支架高度超过 8 米，特编制模板支架专项施工方案。预应力梁具体位置为：B/7—13 轴、C/7—13 轴；梁底支架高度 9.7 米（6.0—15.7 米）、11.8 米（3.9—15.7米）；预应力梁 5 跨，最大跨度 16.8 米。详下图：高大模板支设范围图技术负责人交底人接收人表 C1—3技 术 交 底 记 录 工程名称XX 市文博馆工程分部工程主体工程分项工程名称高大模板工程施工日 期2009 年 6 月 29 日交底内容： 高大模板支设高度示意图技术负责人交底人接收人表 C1—3技 术 交 底 记 录 工程名称XX 市文博馆工程分部工程主体工程分项工程名称高大模板工程施工日 期2009 年 6 月 29 日交底内容： 二、施工计划计划10月25开始搭设梁底模板支架，11月25日左右浇筑砼，12月25日左右进行预应力张拉。 此计划要根据砼条件试块强度调整，根据设计要求（结施-01 “预应力专项设计”说明.8）“预应力钢绞线必须在砼达到80%后方可进行张拉”； 设计砼为C40，同条件试块强度在32MPa以上才能张拉；灌浆试块强度达到30MPa以上且梁砼达到100%强度拆能拆除梁底。由于预应力梁高大模板支架与普通梁板模板支架同步施工，搭设模板支架所需垫木（50╳100方木）、Φ48╳3.5钢管、配套的直角扣件、接头扣件、旋转扣件、可调支撑等，以及支模所需方木、15mm胶合木模板、对拉螺栓等，不再编制单独材料计划。需要Φ16钢丝绳作为揽风绳对B、C轴线柱进行加固，共需要200米。三、施工部署支架总体搭设思路为：B、C轴线上预应力梁两侧按间距0.7米搭设承重立杆、梁底增设二排承重杆，以可调支托加固梁底；B、C轴线梁底承重杆之间无现浇板部分按间距1.8米搭设满堂脚手架，以保证脚手架的整体性、稳定性；水平杆间距1.5米；沿东西方向在梁底承重立杆上连续设置竖向剪刀撑，南北方向在梁底承重立杆上连续设置竖向剪刀撑，10轴线处增设两道，满堂架沿6.0米处扫地杆、架顶设水平剪刀撑，中间增设两道，以加强整体性。此处8根10...
