县污水厂管道施工组织设计

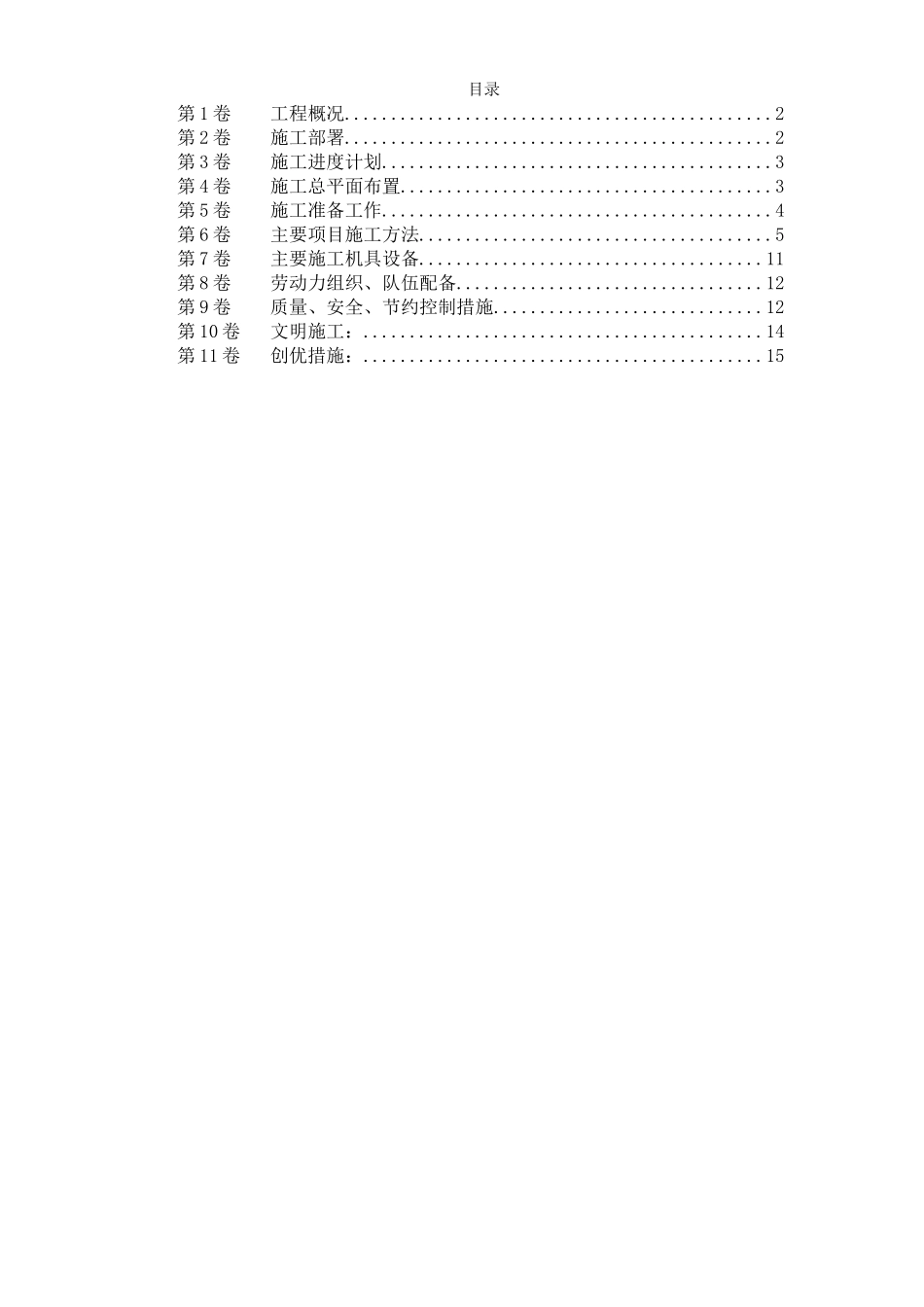

目录第 1 卷工程概况..............................................2第 2 卷施工部署..............................................2第 3 卷施工进度计划..........................................3第 4 卷施工总平面布置........................................3第 5 卷施工准备工作..........................................4第 6 卷主要项目施工方法......................................5第 7 卷主要施工机具设备.....................................11第 8 卷劳动力组织、队伍配备.................................12第 9 卷质量、安全、节约控制措施.............................12第 10 卷文明施工：...........................................14第 11 卷创优措施：...........................................15工程概况本工程位于某县东南部，为污水处理厂工程厂区管网部分，主要由地下污水管道、工艺管道，超越管线，放空管线，雨水管线及给水中水管线等。管道位置为分层连接各建筑构造物，污水管道开挖沟槽深度约 4.3m 土质为细纱土由于设计管线离构筑物较近加上交叉作业狭窄施工难度太大。现场地质条件，现场土质为细纱土且场地粉土较多，粘聚力低，渗透性高，工程施工中应做好沟槽排水 。工 期 要 求 ：2007 年 11 月 11 日—2007 年 12 月 8 日，有效工期 30 天。质 量 标 准 ：争取优良施工部署（一）施工工序根据施工现场条件及工程特点，施工工序是：污水管线—工艺管线—超越管线—给水中水管线A：污水管道（1）现场，初步测量定位 ；（2）场地平整，三通一平；（3）挖槽排水（4）外运土方（5）平整基槽再次测量，精确定出管线中心线及标高；（6）请监理验槽；（7）铺砂（8）下管砌检查井土方回填，取样分层夯实；（9） 清理现场。其他管线埋设除钢管焊接外施工程序同污水管线。（二）施工段划分 （1）基槽开挖：一个施工队专一负责管道开挖回填及安装。 （2）钢管防腐及焊接：有专业的三个队伍做钢管除锈防腐及焊接， （3）管道部分：根据本工程的施工特点，结合阳光公司的施工力量，进行分段分层由深到浅进行管道埋设。施工进度计划此工程量大施工难度高，按业主要求，在 12 月 8 日完工，有效施工日期 26 天。施工进度网络计划图：见附图。施工总平面布置因施工现场狭窄拥挤，材料、工具库，现场办公室，木工棚，钢筋加工棚，食堂、等布置。施工...
