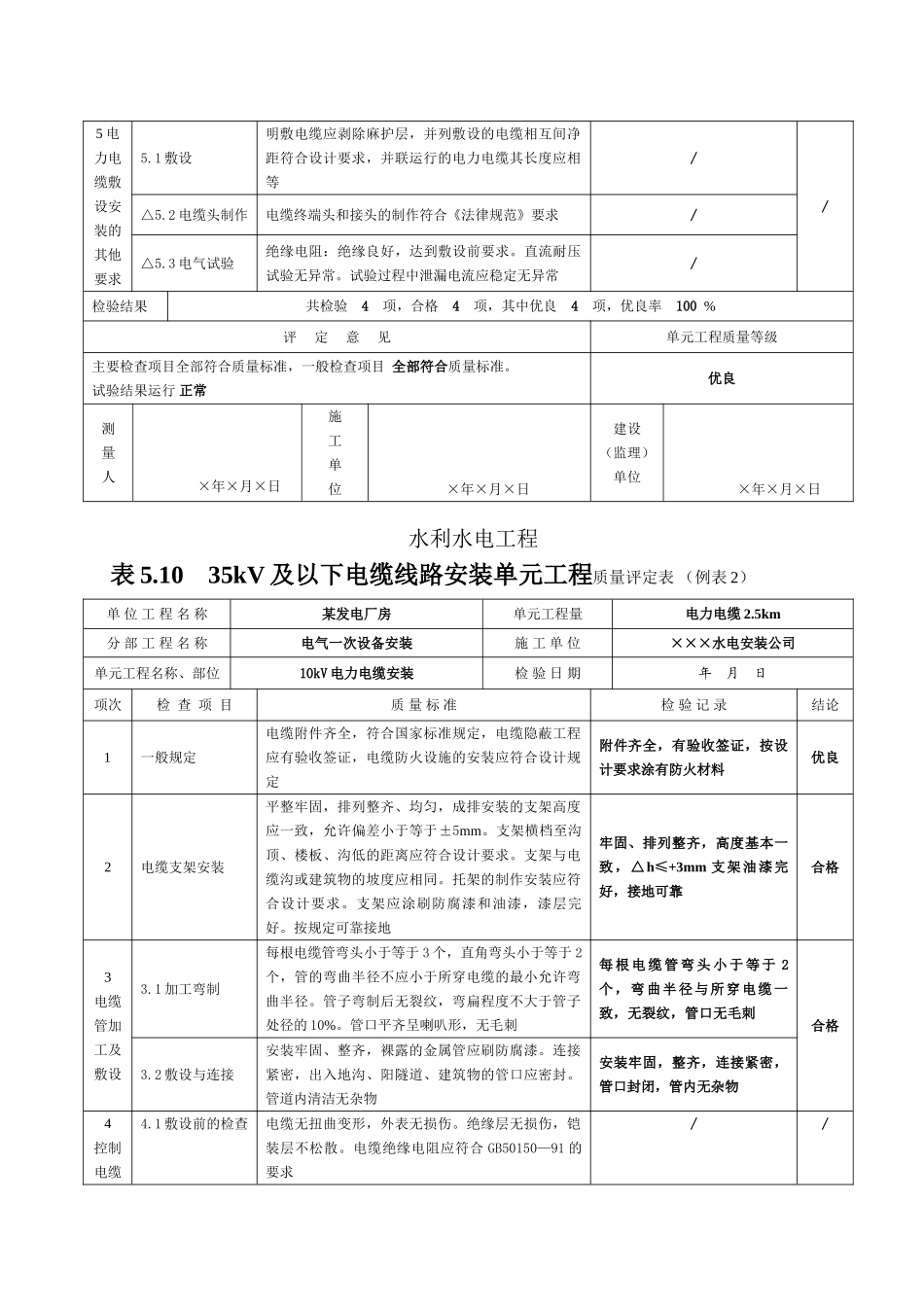

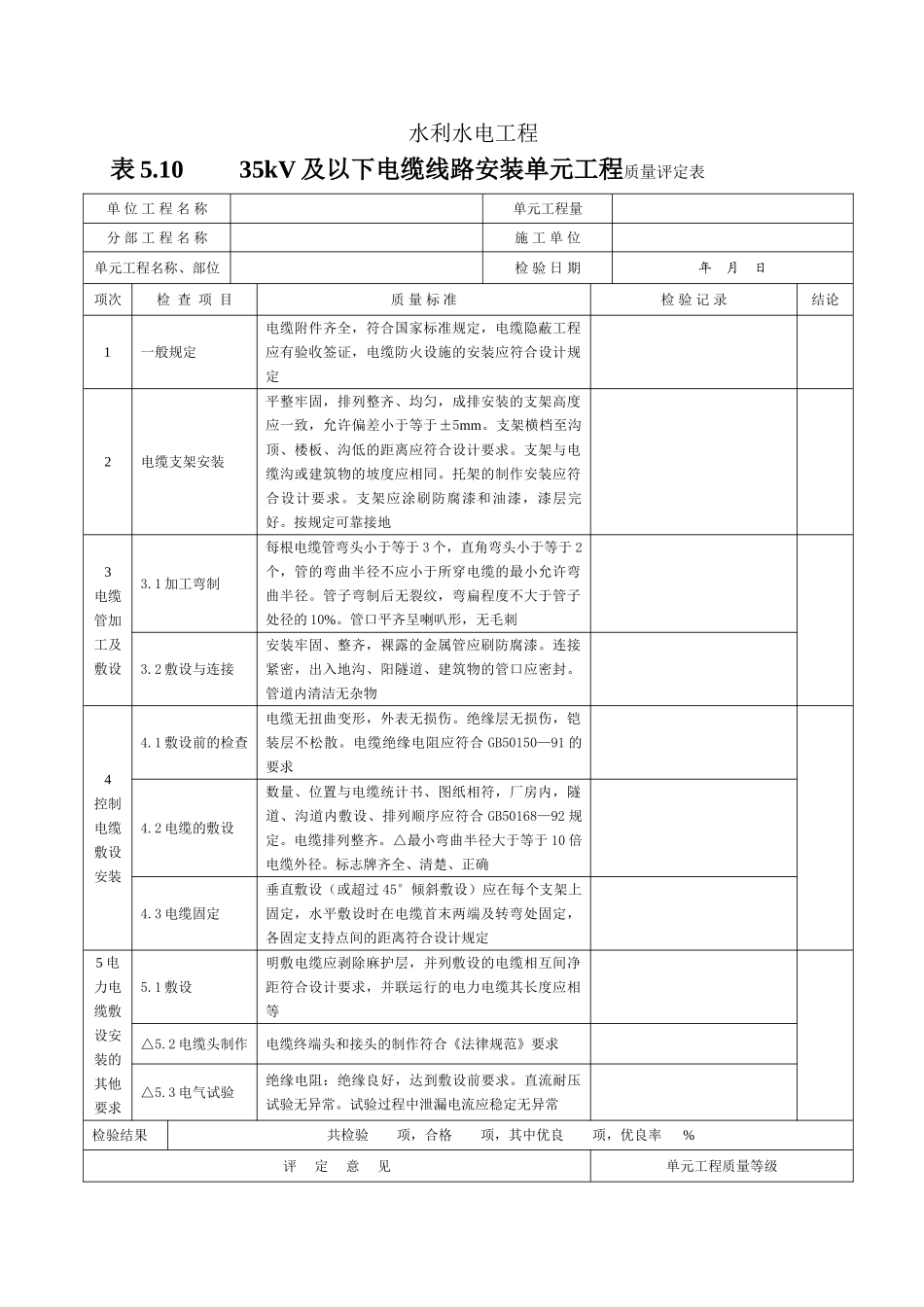

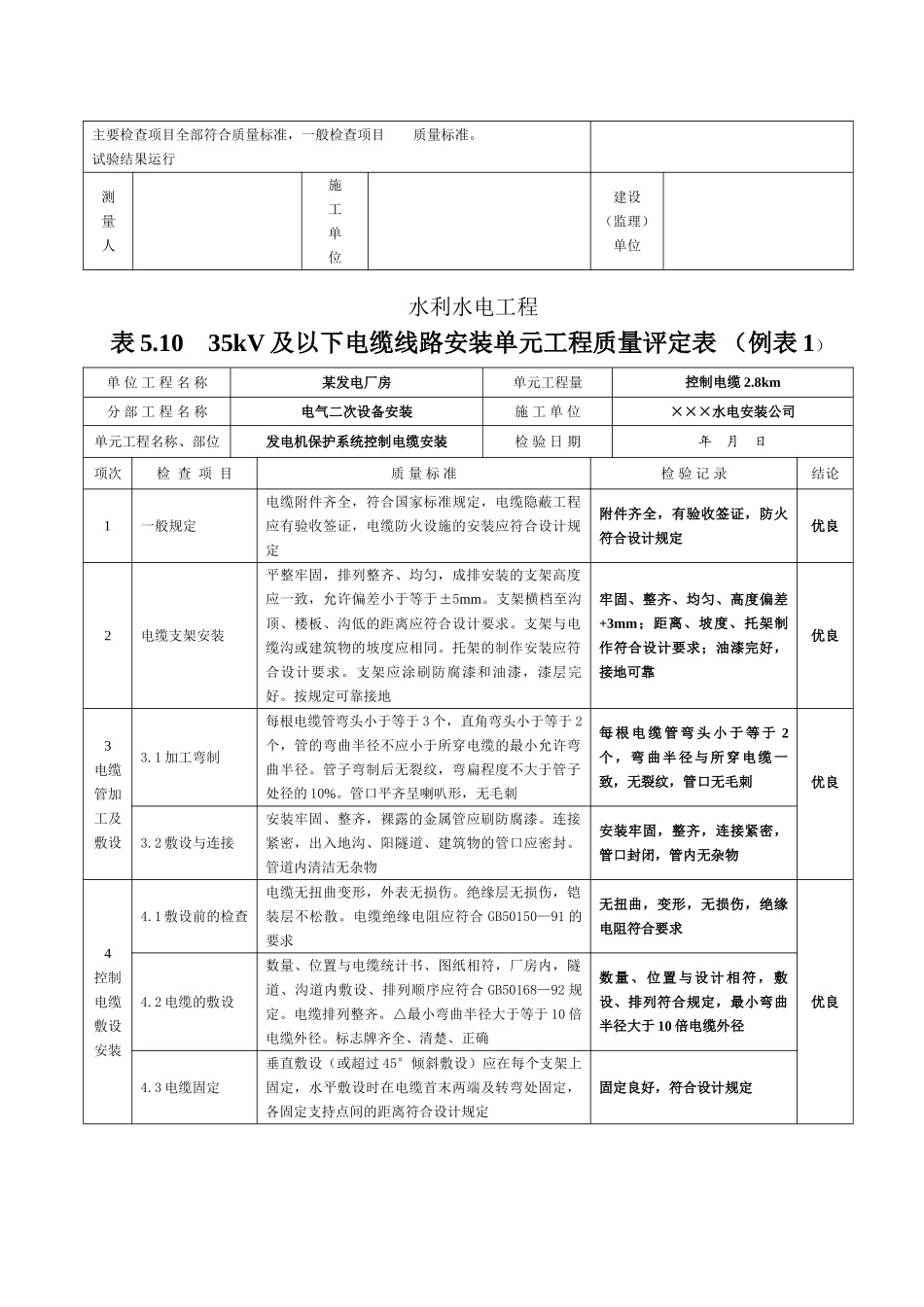

水利水电工程表 5.10 35kV 及以下电缆线路安装单元工程质量评定表 单 位 工 程 名 称单元工程量分 部 工 程 名 称施 工 单 位单元工程名称、部位检 验 日 期年 月 日项次检 查 项 目质 量 标 准检 验 记 录结论1一般规定电缆附件齐全，符合国家标准规定，电缆隐蔽工程应有验收签证，电缆防火设施的安装应符合设计规定2电缆支架安装平整牢固，排列整齐、均匀，成排安装的支架高度应一致，允许偏差小于等于±5mm。支架横档至沟顶、楼板、沟低的距离应符合设计要求。支架与电缆沟或建筑物的坡度应相同。托架的制作安装应符合设计要求。支架应涂刷防腐漆和油漆，漆层完好。按规定可靠接地3电缆管加工及敷设3.1 加工弯制每根电缆管弯头小于等于 3 个，直角弯头小于等于 2个，管的弯曲半径不应小于所穿电缆的最小允许弯曲半径。管子弯制后无裂纹，弯扁程度不大于管子处径的 10%。管口平齐呈喇叭形，无毛刺3.2 敷设与连接安装牢固、整齐，裸露的金属管应刷防腐漆。连接紧密，出入地沟、阳隧道、建筑物的管口应密封。管道内清洁无杂物4控制电缆敷设安装4.1 敷设前的检查电缆无扭曲变形，外表无损伤。绝缘层无损伤，铠装层不松散。电缆绝缘电阻应符合 GB50150—91 的要求4.2 电缆的敷设数量、位置与电缆统计书、图纸相符，厂房内，隧道、沟道内敷设、排列顺序应符合 GB50168—92 规定。电缆排列整齐。△最小弯曲半径大于等于 10 倍电缆外径。标志牌齐全、清楚、正确4.3 电缆固定垂直敷设（或超过 45°倾斜敷设）应在每个支架上固定，水平敷设时在电缆首末两端及转弯处固定，各固定支持点间的距离符合设计规定5 电力电缆敷设安装的其他要求5.1 敷设明敷电缆应剥除麻护层，并列敷设的电缆相互间净距符合设计要求，并联运行的电力电缆其长度应相等△5.2 电缆头制作电缆终端头和接头的制作符合《法律规范》要求△5.3 电气试验绝缘电阻：绝缘良好，达到敷设前要求。直流耐压试验无异常。试验过程中泄漏电流应稳定无异常检验结果共检验 项，合格 项，其中优良 项，优良率 %评 定 意 见单元工程质量等级主要检查项目全部符合质量标准，一般检查项目 质量标准。试验结果运行测量人 施工单位 建设（监理）单位 水利水电工程表 5.10 35kV 及以下电缆线路安装单元工程质量评定表 （例表 1） 单 位 工 程 名 称某发电厂房单元工程量控制电缆 2.8km分 部 工 程 名 称电气二次设备安装施...
